1-3-3 其他
（1）自动工具交换装置(ATC)
可最多安装 26 个吸嘴。
小型吸嘴 26 个
（2）基板传送高度
900 mm ± 20mm (对国内、中国、东南亚)
950 mm ± 20mm (对欧美)
（3）使用空气
气压 ：0.50±0.05MPa
最大空气消耗量 ：50L／min(标准状态)
干燥空气 ：加压下结露点10℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类
药品名
酸
盐酸·硫酸磷酸·铬酸
碱
苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐
硫化钠·硝酸钾·硫酸钠
氯化物溶剂
四氯化碳·氯仿·氯化乙烯·甲叉二氯
芳香族类
苯·环乙烷·信纳水
酮类
丙酮·丁酮·环乙烷
酒精类
乙醇·
IPA
·甲醇
油类
汽油·煤油·水溶性磨削油（碱性）
酯类
邻苯二甲酸二甲基·邻苯二甲酸二丁酯
.
醚类
甲醚 ・乙 醚
氨
甲胺
其他
螺丝固定液·海水·漏泄试验液
（4）噪音等级 ：73dB(A)以下
（5）原产国 ：日本
（6）环境条件
运行时
温度
10
℃～
35
℃
保证精度的温度
20
℃～
25
℃
湿度
30
～
80
％
RH (
无冷凝
)
标高
1000m
以下
运输及保管
温度
-15
℃～
70
℃
湿度
20
～
95
％
RH (
无冷凝
)
(7) 设置条件（适用于 EN 型机器）
过电压等级 ：过电压等级Ⅲ（IEC60664-1)
污染程度 ：污染度 3 （IEC60664-1）
第 1 部 基本篇 第 1 章 装置概要
1-24

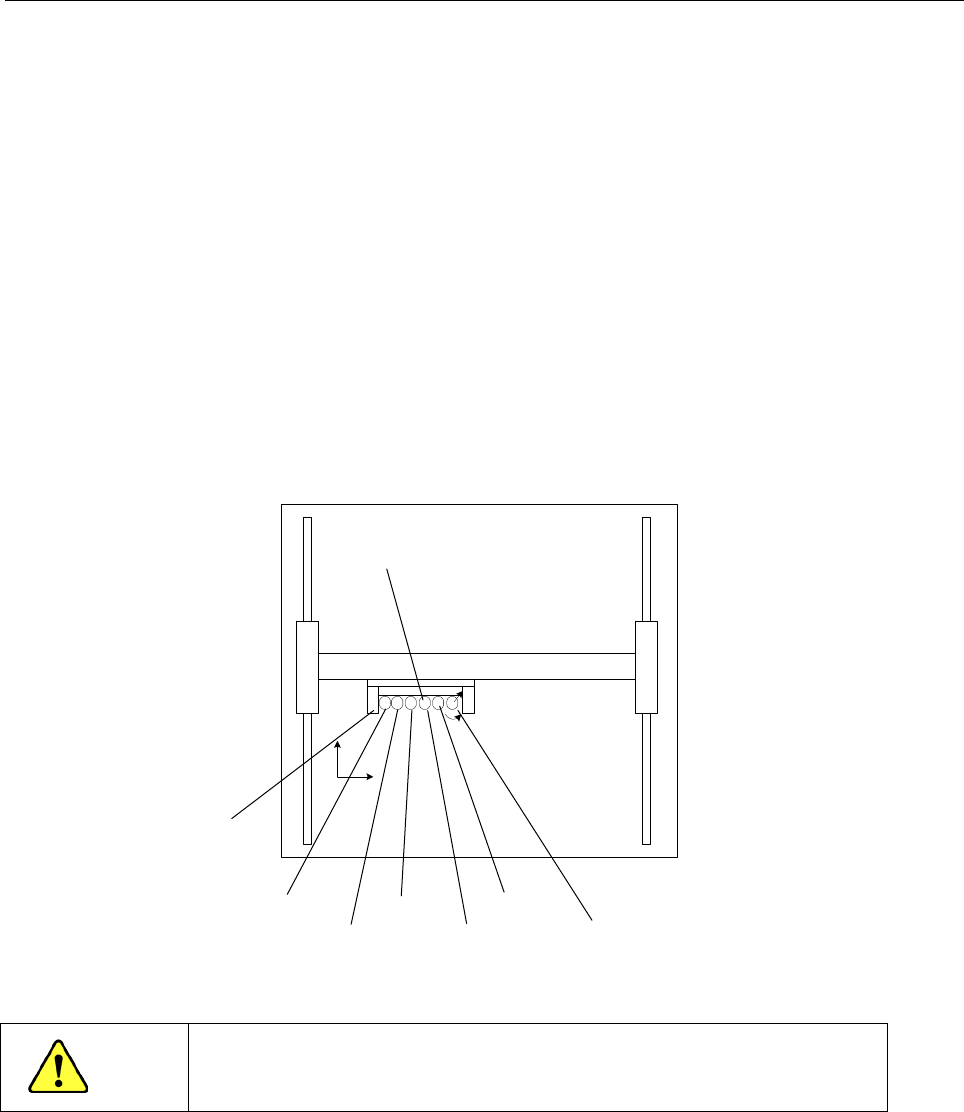

1-3-4 X,Y,Z,θ轴的说明
本设备的X、Y、Z、
θ
4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，
Y＝○○○.○○mm。
坐标系分为生产程序用坐标与示教用坐标。
两坐标系可自动变更，无需刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。
夹紧基板时基板上表面(不使用夹具)为0，上升方向为＋。
(3)
θ
轴
显示Head的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋
在 X 轴下侧、Y 轴框架上侧贴有磁性尺。
请不要把磁铁或带磁性的（带磁性的螺丝刀、支撑销等）部件等靠近线性磁
尺上，否则会导致故障。
注意
OCC
-L
L1
吸嘴轴 L3 吸嘴轴 L5 吸嘴轴
L2 吸嘴轴 L4 吸嘴轴 L6 吸嘴轴
LNC60
Head
X
轴
Y
轴
