9 贴片机软件概览
9.9 贴片机 GUI 移载机扩展部件
170 技术培训 FSE SIPLACE TX系列 08/2018
9.9 贴片机 GUI 移载机扩展部件

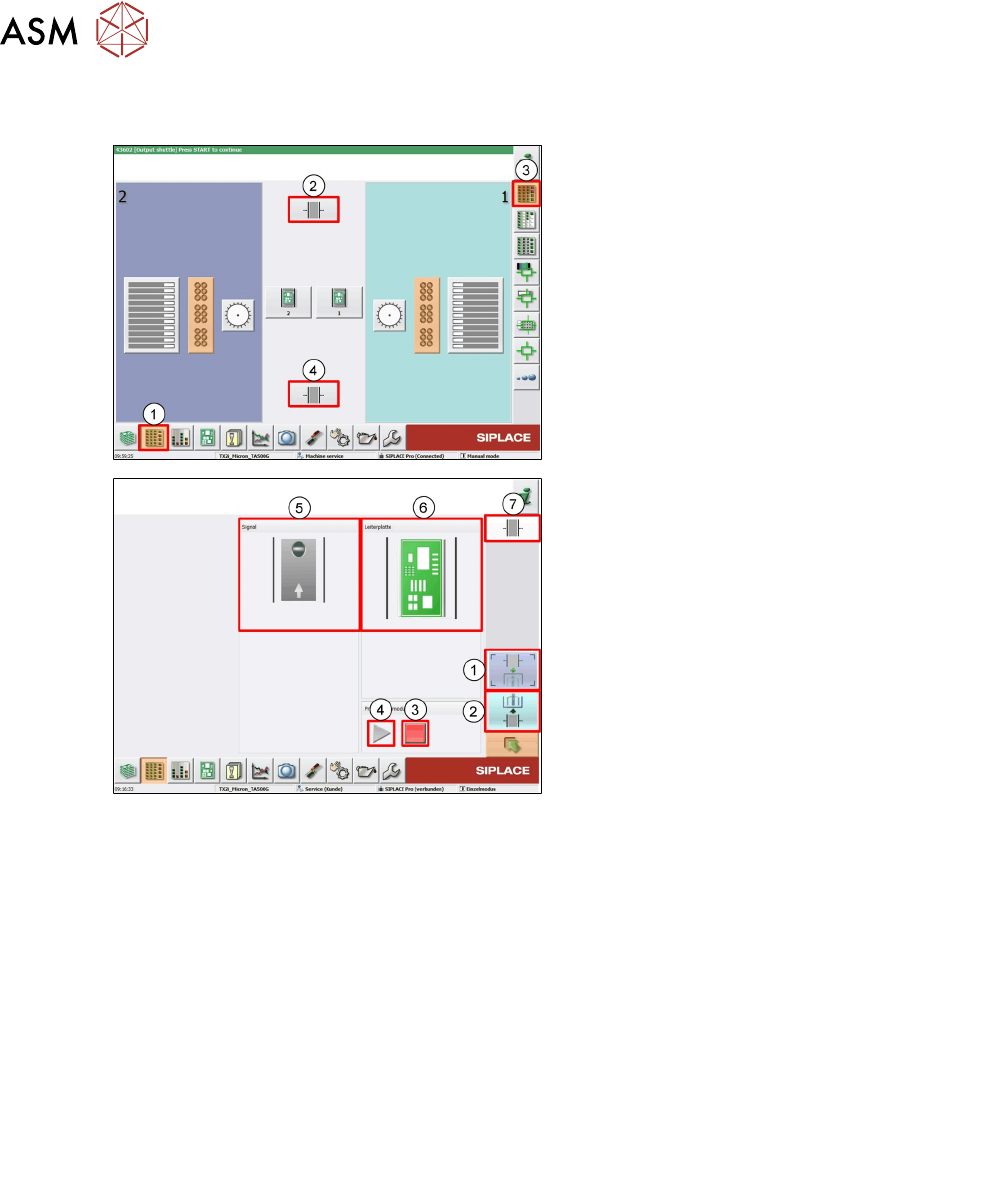

1. 单击
Setup
菜单。
2. 选择输出传送导轨上的 SIPLACE 移载机扩
展部件。
3. 单击
Location
菜单。
4. 选择输入传送导轨上的 SIPLACE 移载机扩
展部件。
1. 选择输出传送导轨上的 SIPLACE 移载机扩
展部件
2. 选择输入传送导轨上的 SIPLACE 移载机扩
展部件。
3. 此按钮用于停止移载机扩展部件的自动运
行，可以执行单一功能。
4. 此按钮用于启动移载机扩展部件的自动运
行，意思就是：抵达移载机扩展部件的基板
根据配置被传送至下一贴片机。
5. 此按钮用于显示信号发射器（激光挡板）的
当前状态。LED 符号显示移载机扩展部件
中是否存在基板，换言之，是否已触发信号
发射器（激光挡板）。
9.10 练习：贴片机软件概览
1. 下列哪项是有关 SW 709 中的维护 GUI 的最佳表述？
A 维护 GUI 可用于贴片机维护和贴片头验证。
B 维护 GUI 具有相机、供料器和传送导轨验证功能。
C 维护 GUI 可显示预警信息以及时提醒客户维护，减少意外停工时间。
D 以上各项均是。
9 贴片机软件概览
9.7 维护界面
技术培训 FSE SIPLACE TX系列 08/2018 161
预防性维护作业页面
真空状态、高度和扫描值（含生产吸嘴）概览显示了已禁用的 DP，可通过退出按钮返回维护界面。
吸嘴交换器中的返回吸嘴、悬臂移至设置位置，必要时移动所有料台（SX）。贴片机处于开启状
态。
通过料带切割器的两个切口检查刀片和循环使用周期。
检查并显示风扇监控 (SIPLACE TX)。
通过 C&P20 贴片头上的元件传感器检查滤片。
拾取生产吸嘴，继续操作下一步骤以检验该吸嘴。
检查 DP 上的吸嘴座（所有 CPx 贴片头）。
转动 DP 和元件传感器，检查防眩目装置（仅 C&P20A/M 贴片头）。
供维护人员使用的报告。显示所执行的所有测试结果和备注信息。
所有主轴和贴片头轴的持续运行测试以及完整的回参考点 3 圈运行。
返回生产吸嘴（如果可以，请拾取校准吸嘴），将悬臂置于设置位置，必要时取下所有料台
（SX）。关停贴片机。
返回吸嘴交换器中的所有吸嘴，取下前半头并清洁吸嘴。
10 JTF-ML
10.3 JTF（JEDEC 料盘供料器） - 操作
技术培训 FSE SIPLACE TX系列 08/2018 175
10.3 JTF（JEDEC 料盘供料器） - 操作
10.3.1 概览
1. 绿色 LED 灯
2. 红色 LED 灯
3. 黄色 LED 灯
4. 蓝色 LED 灯
5. 索引2
6. “Elevator”（升降）按钮
7. “Inhibit（抑制）”按钮
8. “Reset（重置）”按钮
9. “Stop（停止）”按钮
10. 索引1
10.3.2 按钮描述
编号 项目 描述 注释
1 索引1和索引2
●
“Index 1”和“Index 2”按钮（同时）触发
料盘交换。将显示顺序中的下一个料
盘。
●
交换最后一个料盘后，料箱向下移动并
等待。
●
打开再关闭安全门以继续。
在生产模式下处于非活
动状态。
2 “Stop（停止）”按钮
●
“Stop”按钮可以立即停止供气和电机。
●
这时会向主机发送一个信号。
生产模式下处于活动状
态。
3 “Reset（重置）”按
钮
●
在停止或错误状况下，按“Reset”按钮可
以重置供料器。
●
这时会向主机发送一个信号。
生产模式下处于活动状
态。
4 “Inhibit（抑制）”按
钮
●
抑制供料器从主机接收料盘交换命令，
再按一下，即可关闭抑制状态。
生产模式下处于活动状
态。
5 升降轴下降
●
启用后可以在操作过程中更换单个料
盘，不影响正常生产。
生产模式下处于非活动
状态
连续运行
断开JTF的电源线，一直按下抑制（4）按钮，连接电源线数秒钟后松开按钮，JTF将会连续运行，
直到按下停止（2）按钮或断开电缆。
