Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja 353 6 Kuva 6.1 - 2 SIPLACE SpeedSt ar:in pipetinvaihtajajien sijainti X4I-automaatissa OHJE: 6 – Ladontapää…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
352
6.1.1.1 Kuvaus
Tähä pipetinvaihtajaan mahtuu 6 makasiinia, joissa kussakin on 12 pipettipaikkaa. Makasiinit ovat
yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty 4:llä painonapilla.
Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään tarkka positio. Ma-
kasiinin kunnollista istuvuutta pipetinvaihtajan perusrungon päällä valvotaan mikrokytkimien
avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan makasiiniin.
Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden ol-
lessa huono, turvapiiri pysäyttää automaatin. Asennetulla pipettiasemalla voi puhaltaa Speed-
Star:in pipeteistä pois komponentteja ja vetää pipetit irti ja heittää pois.
OHJE 6
Tätä pipetinvaihtajaa voi käyttää vain SpeedStar:in yhteydessä.
6.1.1.2 Tekniset tiedot
6
6
6
6.1.1.3 SIPLACE SpeedStar:in pipetinvaihtajien sijainti X4I-automaatissa
Asetuspaikoille 1, 2, 3 ja 4 voidaan SpeedStar:ille asentaa kuhunkin yksi pipetinvaihtaja (pos. 1
kuvassa 6.1 - 2
, sivu 353).
Ladonta-automaatissa on tällöin seuraava pipettikonfiguraatio:
6
Pipetinvaihtaja SIPLACE SpeedStar:ille
Mitat (Pituus x Leveys x Korkeus) 449 x 94,5 x 79 mm³
Pipettipaikkojen lukumäärä 72
Pipettimakasiinien lukumäärä 6
Pipettityypit 10xx, 11xx ja 12xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
Asetuspaikk
a
Pipettimakasiinien
lukumäärä
Vara-pipettimakasiinien
lukumäärä
Pipettipaikkojen
lukumäärä
16 - 72
2 4 2 48 (+ 24 varalla)
36 - 72
4 4 2 48 (+ 24 varalla)
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Pipetinvaihtaja
353
6

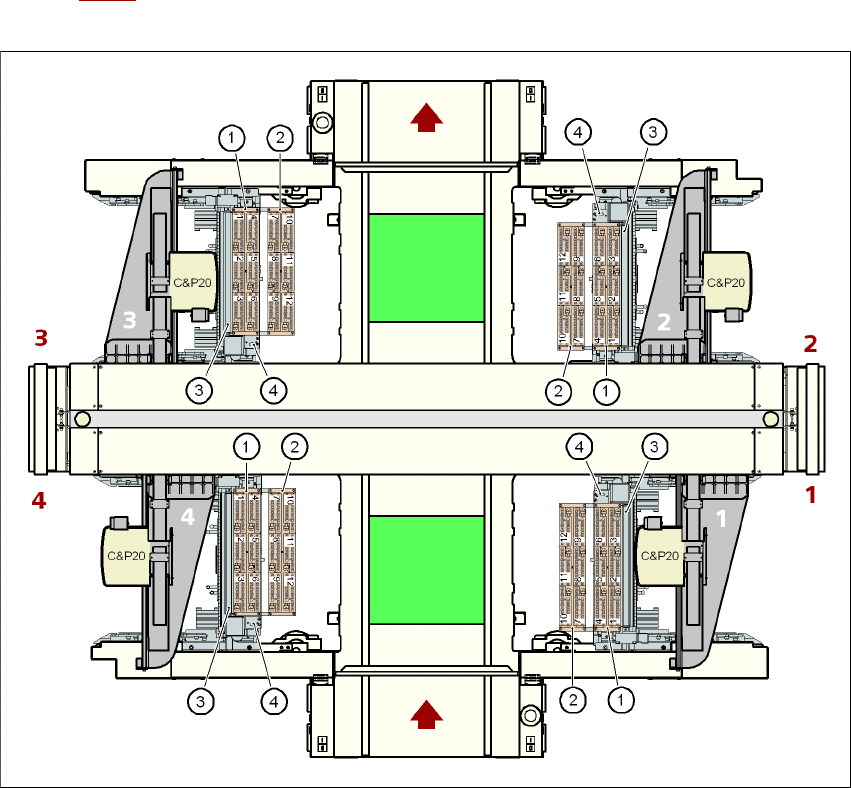

Kuva 6.1 - 2 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4I-automaatissa
OHJE: 6
– Ladontapäät eivät pääse asetusapaikoilla 2 ja 4 käsiksi molempiin sisempiin pipettimasiinei-
hin (pos. 2 kuvassa 6.1 - 2
).
– Kaikkien makasiinipaikkojen tulee olla täytettynä, koska makasiinin puuttuessa tai istuvuuden
ollessa huono, turvapiiri pysäyttää automaatin.
6
(1) Pipetinvaihtaja
(2) Vara-pipettimakasiini (asetuspaikka 2 tai 4)
(3) Pipettimakasiini
(4) Komponenttien poisheittosäiliö
(5) Poistolaite ja säiliö poisheitettäville pipeteille
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
354
6.1.1.4 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4-automaatissa
Asetuspaikoille 1, 2, 3 ja 4 voidaan SpeedStar:ille asentaa maks. 2 pipetinvaihtajaa (pos. 1 ja 2
kuvassa 6.1 - 3
). Tämä tuottaa 48 makasiinin kanssa 8 pipetinvaihtajan kokonaiskapasiteetin ja
yhteensä 576 pipettipaikkaa.
6
Kuva 6.1 - 3 SIPLACE SpeedStar:in pipetinvaihtajajien sijainti X4-automaatissa
(1) Pipetinvaihtaja, "Rivi 1"
(2) Pipetinvaihtaja, "Rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
