Käyttöohje SIPLACE X-sarja Asemalaajennukset Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Telakointiasema SIPLACE X-sarjan kompon enttivaunulle 393 → Kiinnitä sivuosa siihen korkeuteen. Kiristä m uttereita vain hi…
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Telakointiasema SIPLACE X-sarjan komponenttivaunulle Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
392
OHJE 6
Kun korkeutta muutetaan 900 mm:stä 830 mm:iin, suorita toimenpiteet vastakkaisessa järjestyk-
sessä (katso kuva 6.2 - 6, sivu 390).
6.2.5.4 Komponenttivaunun sisäänvetolaitteen korkeuden muuttaminen korkeuksien
900, 930 ja 950 mm välillä
6

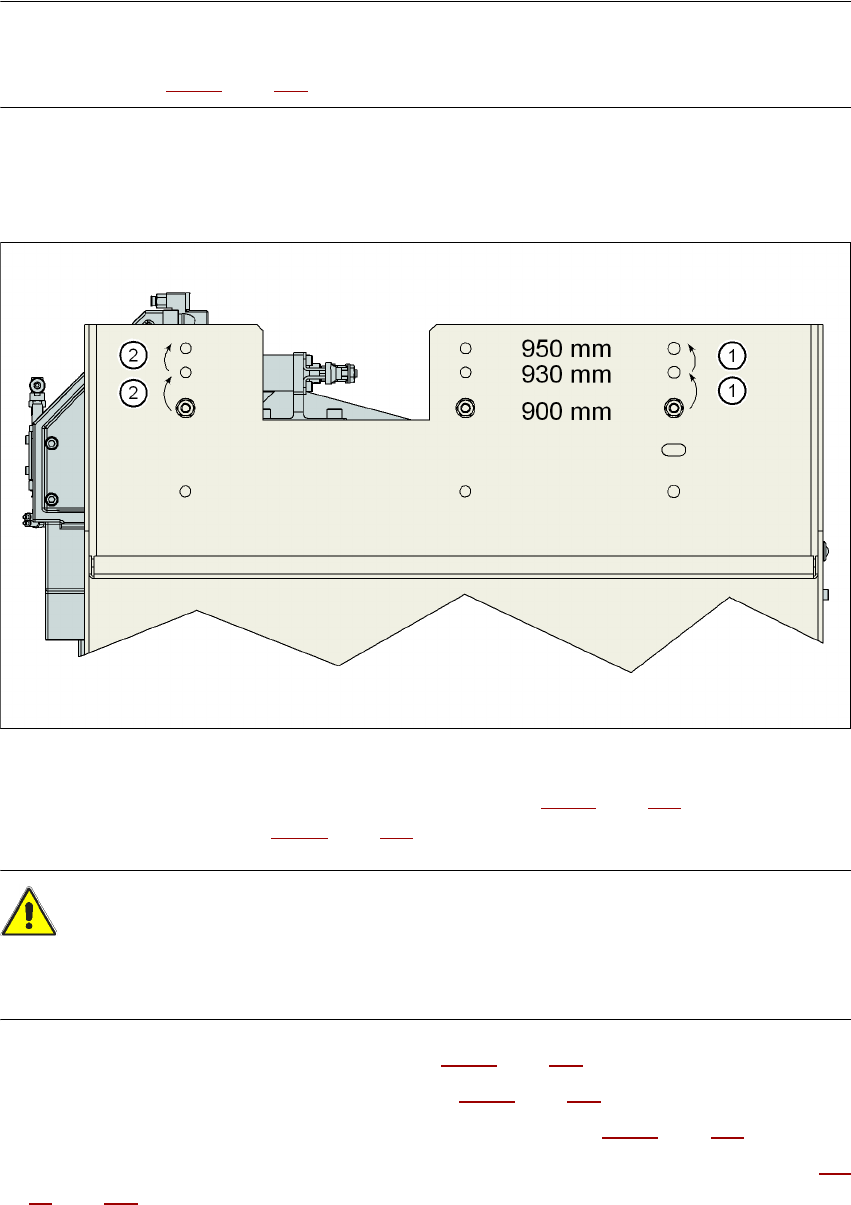

Kuva 6.2 - 7 Työvaiheet, kun korkeutta muutetaan välillä 900 mm ja 950 mm
→ Irroita molemmat kuusiokoloruuvit M8x18 (pos. 9 kuvassa 6.2 - 5, sivu 389) ja poista vasen ja
oike johde (pos. 8 kuvassa 6.2 - 5
, sivu 389).
VAROVASTI 6
Huomioi komponenttivaunun sisäänvetolaitetta nostaessa ja laskettaessa, että mikään kaapeli ei
vahingoitu.
→ Irrota molemmat ruuviliitokset (pos. 3 kuvassa 6.2 - 5
, sivu 389).
→ Löysää molemmat ruuviliitokset (pos. 2 kuvassa 6.2 - 5
, sivu 389).
→ Poista molemmat M8 kuusiomutterit ja aluslevyt (pos. 4 kuvassa 6.2 - 5
, sivu 389).
→ Pyydä ensin toista henkilöä kannattelemaan sisäänvetolaitteen sivuosaa (pos. 10 kuvassa 6.2
- 5, sivu 389) ja poista sitten siitä kohdasta molemmat M8x40 kuusiokoloruuvit.
→ Käännä komponenttivaunun sisäänvetolaite seuraavaan korkeuden reiän kohdalle.
Käyttöohje SIPLACE X-sarja Asemalaajennukset
Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
393
→ Kiinnitä sivuosa siihen korkeuteen. Kiristä muttereita vain hieman.
→ Kannattele sisäänvetolaitetta FCU:sta kiinni pitäen (pos. 12 kuvassa 6.2 - 5
, sivu 389) ja irrota
molemmat kiinnitysruuvit positiosta 2 kuvassa 6.2 - 5
, sivu 389.
→ Käännä komponenttivaunun sisäänvetolaite seuraavaan korkeuden reiän kohdalle.
→ Kiinnitä sivuosa siihen korkeuteen.
→ Tarkasta ruuvikiinnitysten tiukkuus positioissa 2, 3 ja 4.
→ Kiinnitä vasen ja oikea johde (pos. 8 kuvassa 6.2 - 5
, sivu 389) kuusiokoloruuveilla M8x18
(pos. 9 kuvassa 6.2 - 5
, sivu 389).
OHJE 6
Jos komponenttivaunun sisäänvetolaitetta pitää laskea alempaan kuljetuskorkeuteen, tee toi-
menpiteet vastakkaisessa järjestyksessä (katso kuva 6.2 - 6, sivu 390).
Asemalaajennukset Käyttöohje SIPLACE X-sarja
Matrix-Tray-Changer Alkaen ohjelmistoversiosta SR.70x.xx Painos 01/2011
394
6.3 Matrix-Tray-Changer
Artikkeli-nro. 00116438-xx SIPLACE Matrix-Tray-Changer (MTC)
6.3.1 Turvaohjeita
VAROITUS 6
→ Älä koskaan pistä kättäsi koneen käydessä Matrix Tray Changer:in ja automaatin väliseen ra-
koon.
→ Virransyöttökaapelin saa vain silloin liittää ulkoiseen virransyöttöön tai irrottaa siitä, kun Matrix
Tray Changer telakoituna automaattiin.
→ Kun Matrix Tray Changer ei ole telakoituna automaattiin, sen käyttäminen on ehdottomasti
kielletyä.
6.3.2 Kuvaus
Matrix-Tray-Changerilla on mahdollista tallentaa ja vaihtaa automaattisesti tasomakasiineja 100
saakka. Tasomakasiinien tasot (taltiointipaikat torneissa) on numeroitu nousevasti alhaalta ylös-
päin.
Tornit toimivat toisistaan riippumatta pystysuorassa suunnassa, kunnes valittu makasiini on syöt-
töakselin hakualueella. Vaakasuora syöttöakseli kuljettaa tasomakasiinin tornista ladontapään
hakualueelle.
1-tornissa on 30 tasoa, joissa tasomakasiinikannattimet voivat nostaa kulloinkin 2 JEDEC-tarjo-
tinta tai yhden suuren tarjottimen aina 240 x 340 mm² kokoon saakka.
2-tornin vetoisuus on 40 tasoa jokaista JEDEC-tarjotinta kohti.
Matrix-Tray-Changerissa on integroitu konealusta, ja se voidaan siksi siirtää helposti toiseen ase-
tuspaikkaan. Se toimitetaan automaatille toteutetun piirilevyjen kuljetuskorkeuden mukaisena,
mutta sen voi kuitenkin muutamin käsiottein sovittaa 830, 900, 930 ja 950 mm:n piirilevyjen kulje-
tuskorkeuksiin.
