4.3.5 保险丝的更换
要点
机器主体和元件供应机器不动作的时候，作为 1 个原因可以考虑的是保险丝的溶断。此时，
请用对各地方使用的方法进行检查及保险丝的更换。
主要中继电路板保险丝的更换方法
1. 请按下紧急停止按键。
2. 请拆除侧面 1 侧的废料带箱。
3. 请拆除 2 根固定螺栓，取下废料带切刀的盖板。
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R PL1 1A
F2 DM20 H20013 PL2 2A
F3 DM05 H2001H PL3 0.5A
F4 DM32 H20015 PL4 3.2A
F5 DM20 H20013 PL5 2A
F6 DM20 H20013 PL6 2A
F7 FGMA125V5AUL H2120W PL7 5A
F8 FGMA125V5AUL H2120W PL8 5A
F9 DM32 H20015 PL9 3.2A
F10 DM20 H20013 PL10 2A
F11 DM20 H20013 PL11 2A
F12 DM32 H20015 PL12 3.2A
㧲㧣
㧼㧸㧣
㧲㧢 㧲㧡 㧲㧠
㧼㧸㧢 㧼㧸㧡 㧼㧸㧠
㧲㧞 㧲㧝
㧲㧟
㧼㧸㧟 㧼㧸㧞 㧼㧸㧝
㧲㧝㧝 㧲㧥
㧲㧝㧜
㧼㧸㧝㧝
㧼㧸㧝㧜 㧼㧸㧥
㧲㧝㧞
㧲㧤
㧼㨘㧝㧞
㧼㧸㧤
ᴎ఼ࠡջ(Side1)
0(&6
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
4. 维修保养 MEC-XPF-2.1S
70 XPF 机械手册
4. 请拆除 2 根固定螺栓，打开侧面 1 侧的控制箱盖板。
5. 请确认 LED(PL1 ～ PL12) 灯点亮。
6. LED 熄灯的地方的保险丝溶断了。请参照上表，确定溶断的保险丝位置。( 此外，请别取
下保险丝。)
7. 请切断机器的电源。
8. 请更换溶断的保险丝。
9. 请确认接通了机器电源、LED 点亮。
10.请关上控制箱盖板，安装废料带切刀的盖板。
11.请返还废料带箱到机器。
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 4. 维修保养
XPF 机械手册 71
远程 I/O 电路板保险丝的更换方法
·在XPF-L上3处(放入选项的话为4处)装载了远程I/O。
·在 XPF-S 上装载了 4 处的远程 I/O。
·在远程控制I/O上，有各自的F1(输入用)、F3(输出用)的2个的保险丝。
·F1 保险丝溶断的话，相应的输入 I/O 全部变得不作出反应。
·F3 保险丝溶断的话，相应的输出 I/O 全部变得不作出反应。
1. 请在 I/O 画面确认输入输出的状态。
2. 请按下紧急停止按键。
3. 请拆除相应的远程 I/O 的盖板。

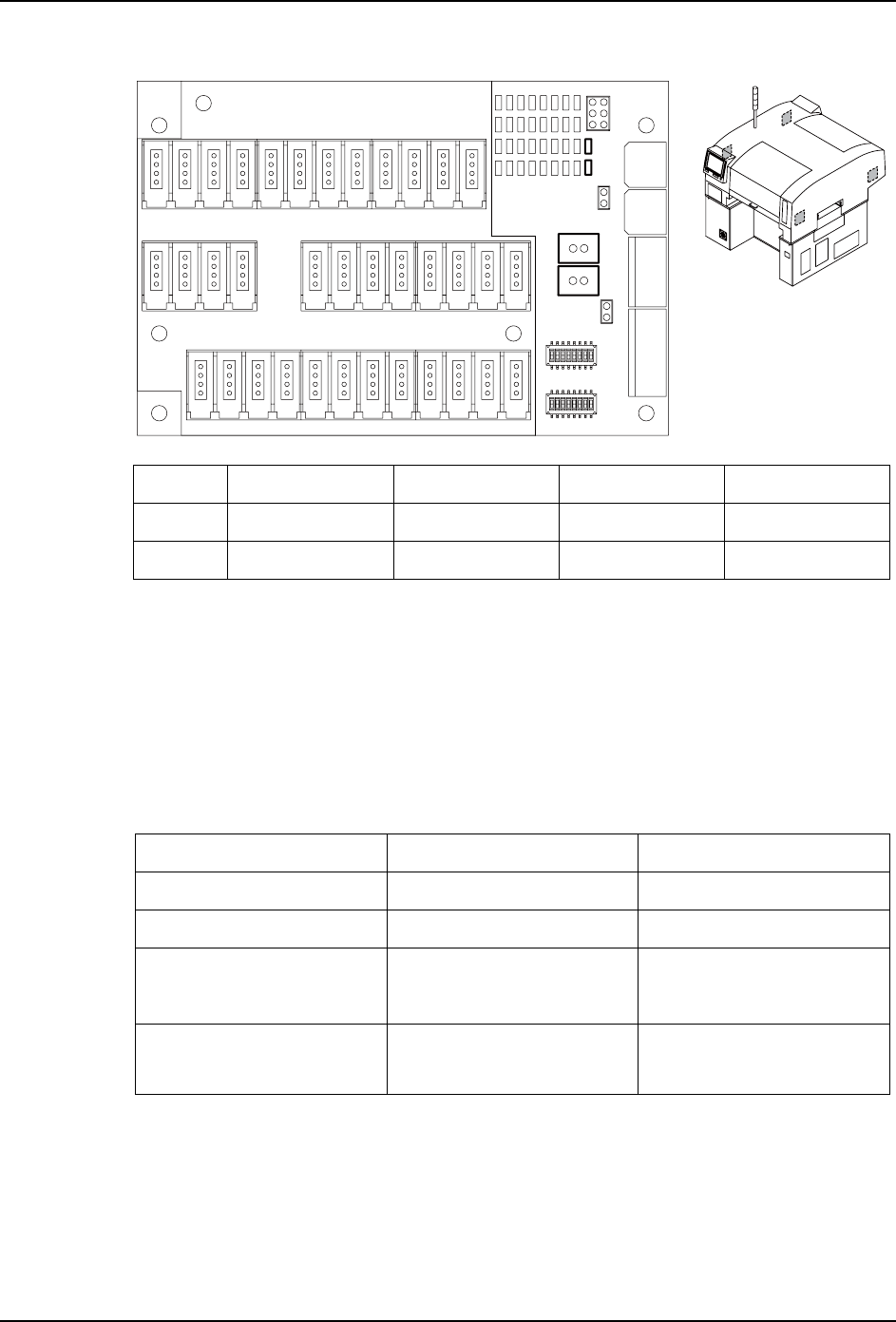

记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED3 1A
输入 输出
远程控制 I/O 1 RX000-RX00F RY000-RY00F
远程控制 I/O 2 RX010-RX01F RY010-RY01F
远程控制 I/O 3
(XPF-L ∶标准 )
(XPF-S ∶选项 )
RX020-RX02F RY020-RY02F
远程控制 I/O 4
(XPF-S ∶选项 )
RX400-RX40F RY400-RY40F
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
F1
LED1
LED3
F3
08MEC-0090
