Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD 4. 维修保养 MEC-XPF-2.1S 78 XPF 机械手册 2. 请确认 LED、寻找溶断的保 险丝。 3. 请 从机器取下 MTU-A。 4. 请更换溶断的保险丝。 5. 请返还伺服箱盖板 ( 通气口 )。 6. 请 连接 MTU-A 到机器上。 08MEC-0097
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 4. 维修保养
XPF 机械手册 77
MTU-A 保险丝的更换方法
在 MTU-A 上，装载 1 块中继电路板和 2 块远程控制 I/O。
( 料盘中继电路板 )
( 远程控制 I/O:FH1218C1+FH1219B0)
( 远程控制 I/O:FH1218C1-K)
1. 请拆除 MTU-A 左侧方面的伺服箱盖板 ( 通气口 )。
记号 型号 编码号码 熔断确认 LED 备注
35F1 DM20 H20013 PL1 2A
35F2 DM20 H20013 PL2 2A
35F3 DM20 H20013 PL3 2A
35F4 DM10 H2001R PL4 1A
记号 型号 编码号码 熔断确认 LED 备注
F1 DM10 H2001R LED1 1A
F3 DM10 H2001R LED2 1A
记号 型号 编码号码 熔断确认 LED 备注
35F 1 DM20 H20013 PL1 2A
35F 3 DM20 H20013 PL3 2A
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
㹍㹌
㸯㸰㸱㸲㸳㸴㸵㸶
MTU-A
08MEC-0096
F1
LED1
LED3
F3
LED1
LED3
F1
F3
35F3 35F4
35F1 35F2
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
4. 维修保养 MEC-XPF-2.1S
78 XPF 机械手册
2. 请确认 LED、寻找溶断的保险丝。
3. 请从机器取下 MTU-A。
4. 请更换溶断的保险丝。
5. 请返还伺服箱盖板 ( 通气口 )。
6. 请连接 MTU-A 到机器上。
08MEC-0097
Downloaded at 2007/11/21 10:20 JST by 3PXB3585 DL#osoIuozD
MEC-XPF-2.1S 4. 维修保养
XPF 机械手册 79

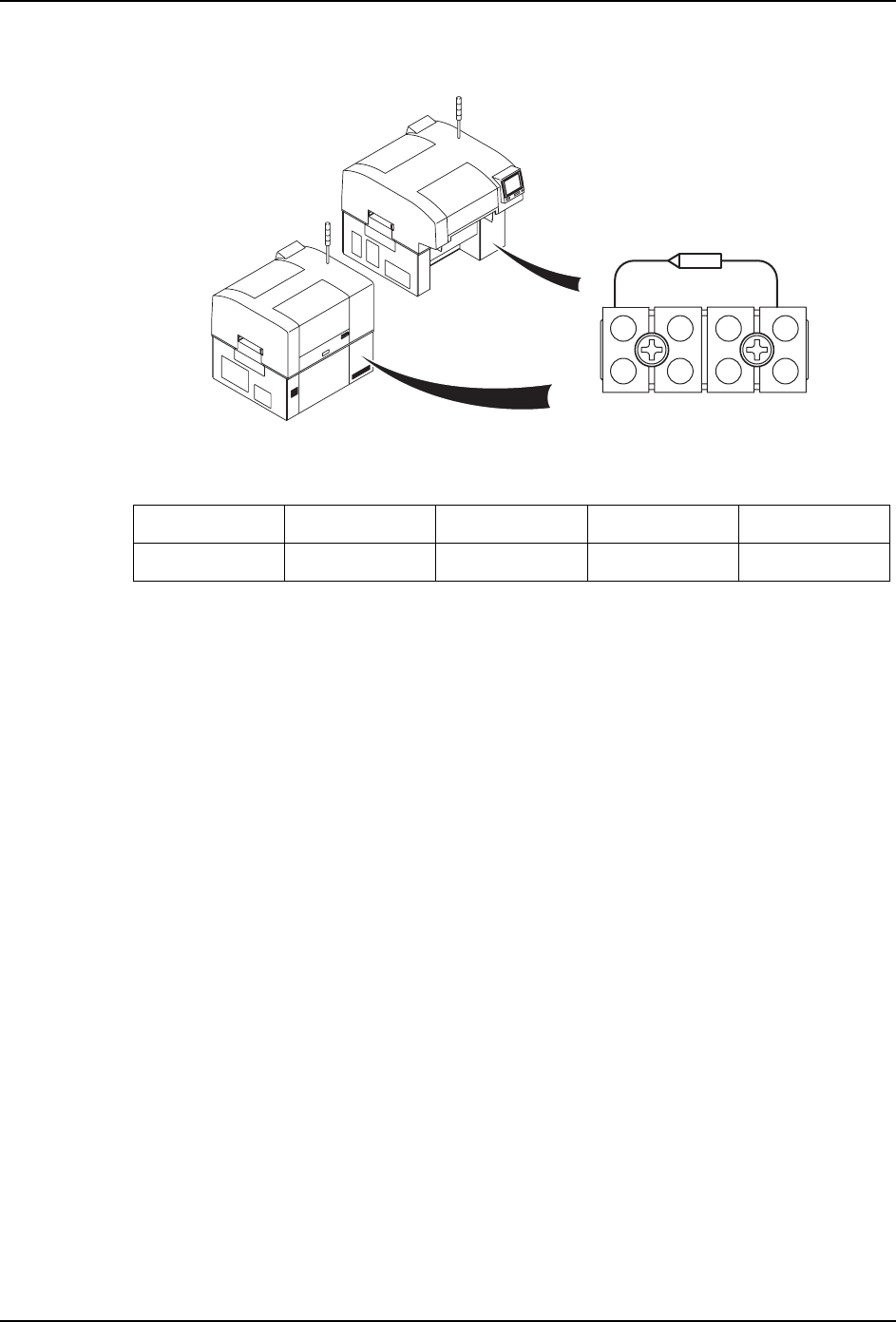

真空泵温度保险丝的更换方法朄
真空泵温度保险丝在机器的侧面 2 侧左下的盖板内。
真空泵不动作的时候，请更换保险丝。
1. 请拆除连接到侧面 2 侧的 MFU-30、BTU-A、MTU-A。
2. 请切断机器的电源及接触断路器。
3. 请拆除侧面 2 侧左下的盖板。
4. 请更换连接在接线柱 TB20 上的温度保险丝。
5. 请返还盖板。
6. 请连接元件供应机器。
记号 型号 编码号码 熔断确认 LED 备注
M1F10 MTG4A50072C H2002Y 没有
