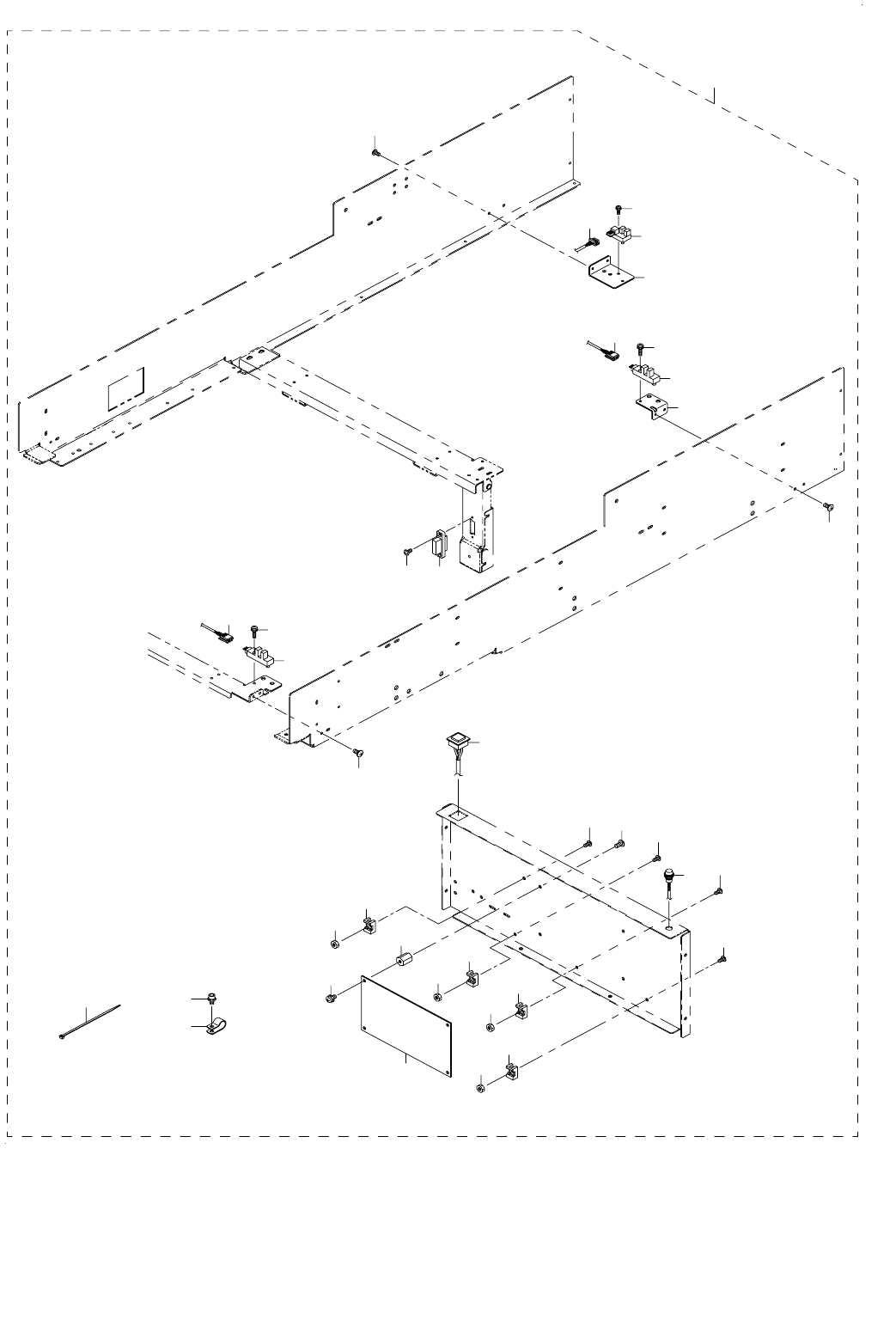

4. ELECTRIC APPARATUS COMPONENTS
電装関係
2
4
5
3
6
7
10
11
10
8
11
14
16
17
18
20
20
22
19
13
12
1
9
9
15
21
22
21
20
22
20
22
21
21
23
24
25
26
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93033 E_ASSY_1EB
Ｅ組１ＥＢ
1
2 400-93038 TR1EB PCB ASM
ＴＲ１ＥＢ基板組
(1)
3 HX-0007900-0B SPACER
スペーサ
(4)
4 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ ＝６
(4)
5 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
6 E9002-723-0A0 CONFIRMATION RAMP ASM.
状態確認ランプ組
(1)
7 E9003-723-0A0 SUPPLY COMPLETION BUTTON ASM.
補給完了ボタン組
(1)
8 E1402-723-000 SENSOR BR
センサブラケット
(1)
9 SM-0030601-SC SCREW M3X0.5 L=6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
10 HD-0017000-00 SENSOR
フォトインタラプタ
(2)
11 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝１２
(2)
12 E9005-723-0A0 UPPER LIMIT SENSOR ASM.
上限センサ中継束線組
(1)
13 E9006-723-0A0 LOWER LIMIT SENSOR ASM.
下限センサ中継束線組
(1)
14 E1403-723-000 ORG SENSOR BR
ＯＲＧ センサブラケット
(1)
15 SM-0030601-SC SCREW M3X0.5 L=6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
16 HD-0005700-0A SENSOR
フォトセンサ
(1)
17 SL-4031081-SC SCREW M3 X 10
なべ小ねじセムス Ｍ ３ Ｌ ＝１０
(1)
18 E9007-723-0A0 SENSOR RELAY CABLE ASM.
原点センサ中継束線組
(1)
19 EA-9500B01-00 CABLE BAND
束線バンド
(10)
20 HX-0029400-00 FIXED BASE
固定 ベース
(4)
21 SM-0030601-SC SCREW M3X0.5 L=6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
22 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
(4)
23 400-93039 TR1EB I/F ASM
ＴＲ １ ＥＢ インターフェース組
(1)
24 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ ２．５ Ｌ ＝５
(2)
25 HX-0015000-0D CABLE CLIP
ケーブル クリップ
(1)
26 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
- 9 -
5. TOP PLATE COMPONENTS
トッププレート関係
20
22
21
16
20
18
23
19
24
17
15
1
2
14
14
17
4
5
6
7
8
7
8
9
11
10
12
10
11
12
3
13
13
9
