4-3 插入贴装元件用供应装置
4-3-1 径向供料器（MRF-S / MRF-SN / MRF-L）
本装置（MRF-S），是将带式封装径向引脚电子元件，保持一定间隔，按规定时间逐个送出，切
断引脚线，供应给 JUKI 贴片机的径向带式封装电子元件供应装置。
1）适用元件 (単位=mm)
型式 MRF-S ・ MRF-SN MRF-L
元件形状及尺寸
直径:φ5.0/φ6.3/φ8.0/φ10.0
(注 1),(注 2)
长度:5～25 (注 2),(注 4)
宽度:5～20 (注 2),(注 4)
元件高度 5～25 (注 3)
带子传送间距 12.7 12.7 / 15.0
元件间距 12.7 12.7 / 15.0 / 25.4 / 30.0
引脚间距 2.0～5.0 2.0～10.0
引脚线径 最大 φ0.6 ±0.05 最大 φ0.8 ±0.05
切断线引脚长度 2.5～5.0 (注 3) 2.5～8.0 (注 3),(注 5)
容许元件
引脚形状
可使用 不可使用
切断后，引脚为直行的元件。
切断后，引脚不成为直行的元件。
*在同一台架上不能（将不同的供料器）混合装载。
注 1：电解电容器、线圈/电感器等，有圆筒形状的吸嘴吸取面，引脚数量为 2 根的元件。
不对应成型加工的引脚（仅切断直列引脚）。
注 2：吸嘴吸取面应为无孔、无沟槽（不会漏气）的平面。
注 3：从带子传送孔到元件背面为 18.5mm～20.0mm 时，元件高度+切断后引脚长度合计为 28mm
以下。
注 4：有圆筒形状或直方体形状的吸嘴吸取面，引脚数量为 2 根的元件。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注5：切断线引脚长度包括成形形状部分。
长度
宽度
28
(2)外形尺寸
项目 规格
型式 MRF-S MRF-SN MRF-L
占有槽数 3 4
安装数 最多 18 台 （前/后各 9 台） 最多 14 台 （前/后各 7 台）
外形寸法
全长：750mm
高 ：160mm
宽 ： 50mm
全长：750mm
高 ：160mm
宽 ： 47.4mm
全长：750mm
高 ：160mm
宽 ： 75mm
重量 3.5kg 3.1kg 4.5kg
电源
从主机供给
元件传送方式 气缸驱动
电源电压 DC24V（±5%）
容许电流 最大 0.2A
本装置是为对应的元件专用设计的。请勿使用非对应元件。
(3) 选项
① 放置元件箱（MRF-S, MRF-SN, MRF-L 用）
对元件进行整理放置。附带有隔板。
② 分支·延长供气管道（MRF-S, MRF-SN, MRF-L 用）
在供料器放置台上进行准备作业时，为了向离开主机位置的装置供气使用本供气管道。
注意
29
4-3-2 径向供料器(MRF-LF)

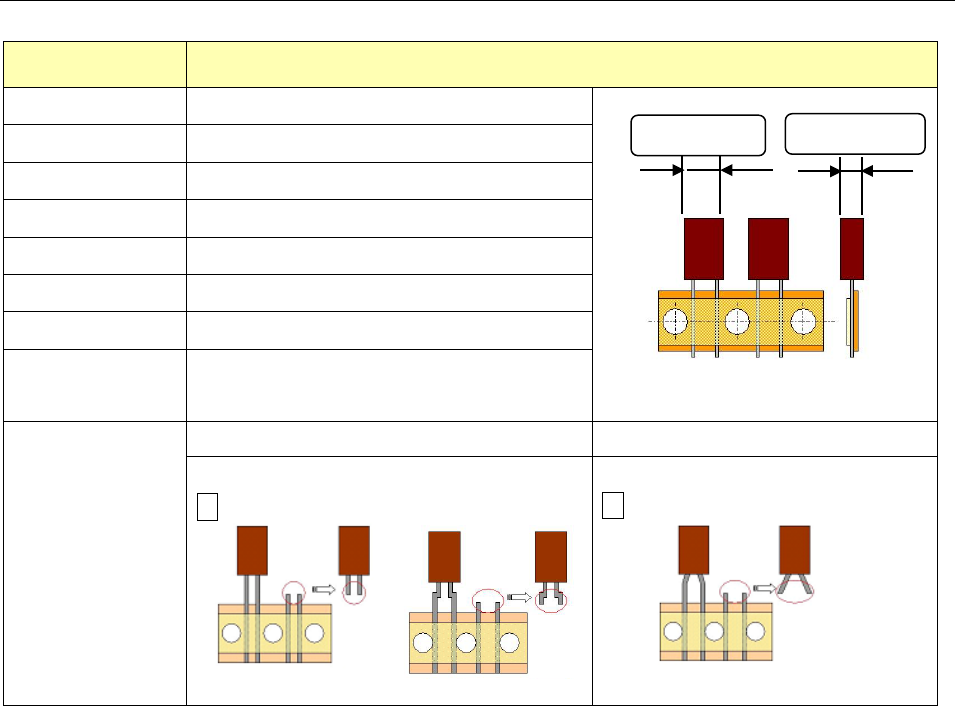

(1）适用元件
型式 MRF-LF
元件长度 5～25mm（注 1）、（注 2）
元件宽度 5～20mm（注 1）、（ 注 2）
元件高度 5～25mm（注 3）
编带传送间距 12.7mm／15.0mm
元件间距 12.7mm／15.0mm／25.4mm／30.0mm
引脚间距 2.0～10.0mm
引脚线径 最大
φ
0.8 ±0.05mm
切断后的引脚长度 2.5～8.0mm（注 3）（ 注 4）
容许元件的形状
可使用 不可使用
切断后，引脚部分成直线状的元件。
OK
切断后，引脚部分不成直线状的元件。
NG
*在同一台架上不能（将不同的供料器）混合装载。
注 1：有圆筒形状或直方体形状的吸嘴吸取面，引脚数量为 2 根的元件。
非正规形状（圆筒形状或直方体形状以外）的元件请咨询销售公司或本公司。
注 2：吸嘴吸取面应为无孔、无沟槽（不会漏气）的平面。
注 3：从编带传送孔到元件背面为 18.5mm～20.0mm 时，元件高度+切断后的引脚长度合计为 28mm 以下。
注 4：切断后的引脚长度包括成形形状部分。
元件长度
件长度
元件宽度
