39 5 控制系 5- 1 控制 5-1- 1 程序保存 本装置 的生产程序保存 在主体 内部 的 SSD 里 。 另外，也 可使用 USB 端口保存在外 部记忆装 置里。 5-1- 2 生产程序容量 每条电路的最多 实装点数 ： 10,000 点 每块基板的最多 电路数 ：矩阵电路 1, 200 电路 非矩阵电路 1,200 电路 每块基板的最多 实装点数 ： 10,000 点 元件数据数的最 大限度 ： 为贴片机可贴装 的最大限度品…
38
2) 选项
No.
名称
功能、对象机型（注
1
）
TR5SNK
① 元件用完显示功能
为了很快知道元件用完时的托盘层数，使
LED
按钮点亮的功
能。此外，按该按钮后，可补满元件。
-
② 超低速模式（注 2）
在拉出、收回供应元件的底座时，为防止元件飞散，使马达、
气缸进入更为慢速运行的功能。在生产程序中进行速度设置。
○
③ 带开关罩的叠盘存储箱
将托盘底座装到叠盘存储箱时，为防止托盘底座自身飞散，解
决托盘底座高低段差，在托盘底座套上了固定罩的存储箱。
○
④ 2 英寸蜂窝式托盘架
安装□
50mm
蜂窝式（瓦夫尔式）托盘的托盘架。
○
⑤ RFID 对应功能
通过加装
RFID
阅读器（天线），可读入托盘底座上附带的
RFID
标签。使用时需要对应贴片机主机，必须要 IFS-NX。
详细内容，请查阅『
IFS-NX
机器规格书』。
○
注 1：TR 系列的上述功能为工厂出货选项。
注 2：超低速模式在贴片机的操作画面中显示为低速 2 模式。
39
5 控制系
5-1 控制
5-1-1 程序保存
本装置的生产程序保存在主体内部的 SSD 里。
另外，也可使用 USB 端口保存在外部记忆装置里。
5-1-2 生产程序容量
每条电路的最多实装点数 ： 10,000点
每块基板的最多电路数 ：矩阵电路 1,200电路
非矩阵电路 1,200 电路
每块基板的最多实装点数 ： 10,000点
元件数据数的最大限度 ： 为贴片机可贴装的最大限度品种数
吸取数据数的最大限度 ： 同上
标记注册数的最大限度 ： IC 标记 50 组
BOC 标记 2 组（2～3 个）
5-2 生产模式
生产有以下 3 种生产模式。
基板生产
指定生产数量，实际生产基板的模式。
试打
进行试生产的模式。
可选择吸取位置跟踪和贴片后的贴片位置跟踪。
空打
不使用元件而确认吸取贴片动作的模式。
可进行吸取位置跟踪和贴片位置跟踪。
40
6 接口
6-1 电气接口
6-1-1 电信号的种类与含义

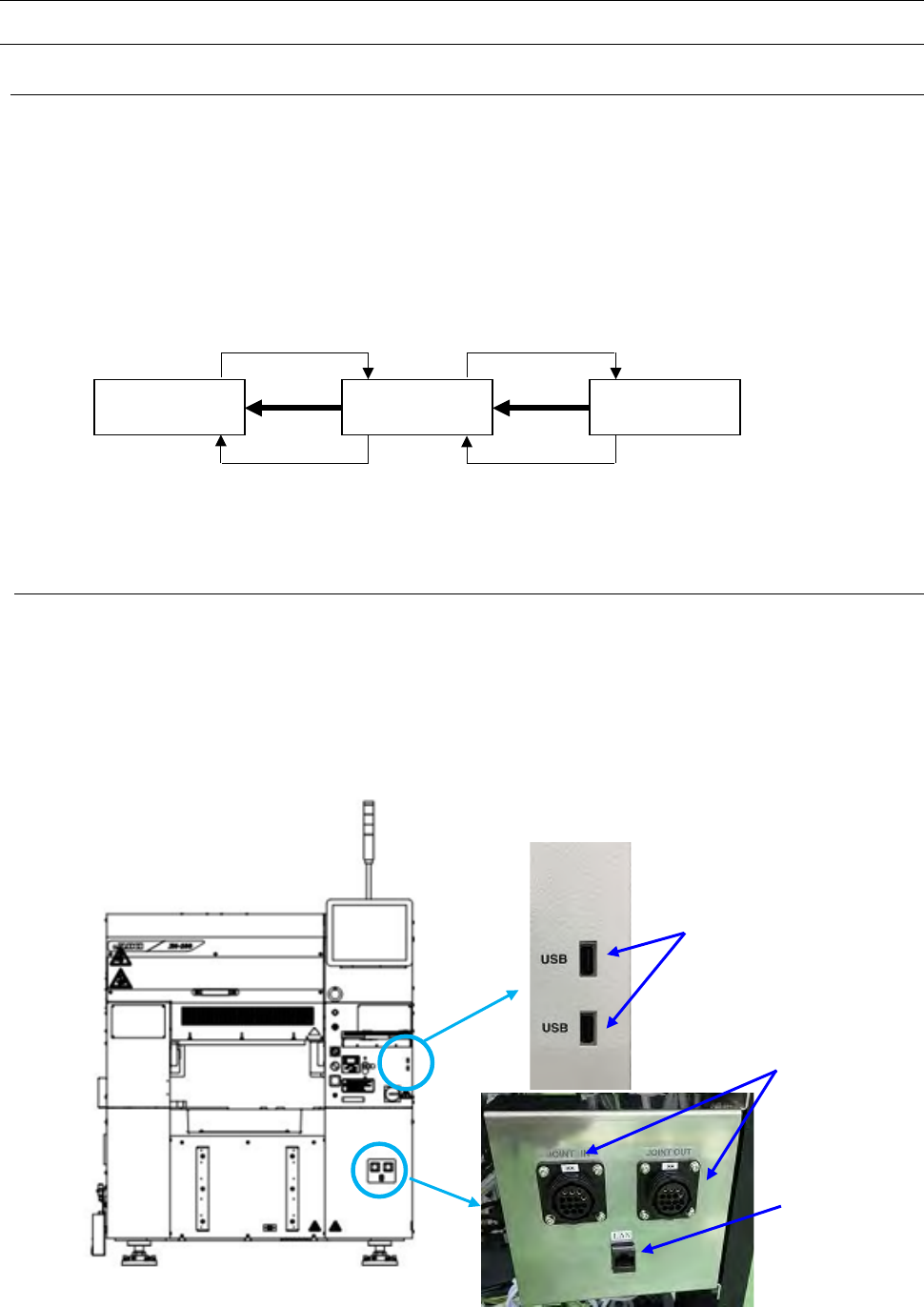

下面的“电信号连接概念图”，是贴片机主机与对象装置连接电信号的概念图。
在下图里，贴片机主机与上游装置间的电信号为①②，与下游装置之间的电信号为③④。
a)电信号①称为输入信号要求搬出(或 Board available in)，即收到上游装置要求搬出印刷基板的信号。
b)电信号②称为输出信号许可搬出(或 Ready out)，即向上游装置发出许可搬出印刷基板的信号。
c)电信号③称为输出信号要求搬出(或 Board available out)，是向下游装置发出要求搬出印刷基板的信号。
d)电信号④称为输入信号许可搬出(或 Ready in)，是收到下游装置许可搬出印刷基板的信号。
图 电信号连接概念图
6-1-2 与外部装置的接口
①是 USB 连接器，相当于 USB 2.0。
（使用闪存时，请务必在完成工作后拔下插头。）
②是在线使用主机时与其他设备连接的现成（in）连接器（14 针 ）。
连接到上游机器时，将其连接到 JOINT IN（左侧连接器）。
连接下游机器时，将其连接至 JOINT OUT（右侧连接器）。
③是以太网连接器（模块化连接器 8P）。
(1) 前面板上的连接器列表
下游装置
贴片机主机
上游装置
④
③
②
①
②
①
③
