QA表 机种 1. 确认摄像头背面的DIP-SW是否是下列的设置。 ■ 部表示开关的设定位置的贴装位置。 确认是否是下列的设定。 快门速度 ：关 高速率搜索模式 ：关 快门模式 ：外部触发器快门模式1 增益切换 ：手动 喷丸强化模式 ：关 HD/VD : EXT 75Ω : ON *“M GAIN”的VR因为已在工厂调整完，所以不旋转。 1. 为了使OCC正常运动的设置确认 1. 发生图像识别错误 2. OCC的运动不良 ＮＯ ① ② …
QA表
机种
·ADC输入电压的调整（VR3、VR4的调整）
·ADC输入电压：（压力传感器输出电压×0.8）±0.01V
1. 为了测出气压下降。
1. 错误地过高设定时，会频繁地测出气压下降而停机。
2. 错误地过低设定时，不能测出气压下降，吸嘴拆卸等操作时有可能失败。
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 供料电路板 确认方法及调整方法（故障处理方法）
功能名称 供料电路板压力传感器等级
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40047560 FEEDER PCB ASM ＤＣ电源输出电压的调整
变更履历
日期 内容
* 用电路板单体进行调整的情况下
（需要的东西：电压表、＋24V电源）
① 请另行准备DC24V的电源，供电时使CN1的1或3脚为“+”，2或4脚为“-”。
② 将2.500V±0.005V的基准电压外加到进行调整的传感器外部输入脚上。
③ 一边用电压表观测ADC输入测试端子，一边旋转调整用VR，把电压值调整为2.00V±0.01V。
* 用整机进行确认/调整的情况下
（需要的东西：电压表、装置主体、把测试脚TP27及25和CN7及8的2脚相连接的夹具）
① 将CN1与主机连接，使CN7、8处于插头拔掉状态。其他的插头插上也可以拔掉也可以。
② 把电路板上的TP27或TP25连接到进行调整的外部输入脚上，然后进行电压测量。
（约为+3.3V。把在这里测量的电压作为『Vsens』。）
③ 一边用电压表观测ADC输入测试端子的电压，一边旋转调整用VR，把电压值调整为(Vsens×0.8)±0.01V。
传感器与测试端子的关系如下。
传感器 ∣正压 ∣负压 ∣
调整用VR ∣VR3 ∣VR4 ∣
外部输入脚 ∣CN7的2脚∣CN8的2脚 ∣
ADC输入测试端子 ∣VR3的2脚∣VR4的2脚 ∣
注１、用电路板单体进行调整时，DC24V电源电压应为24V±0.1V。如果用整机，
应在DC电压的确认/调整之后进行。
注２、用电路板单体进行调整时，外加基准电压源应在DC24V电源通电之后，或者同时。
注３、测定以及基准电压源的GND应使用测试端子TP22。
注４、调整完成的旋钮应涂漆固定。
旋钮

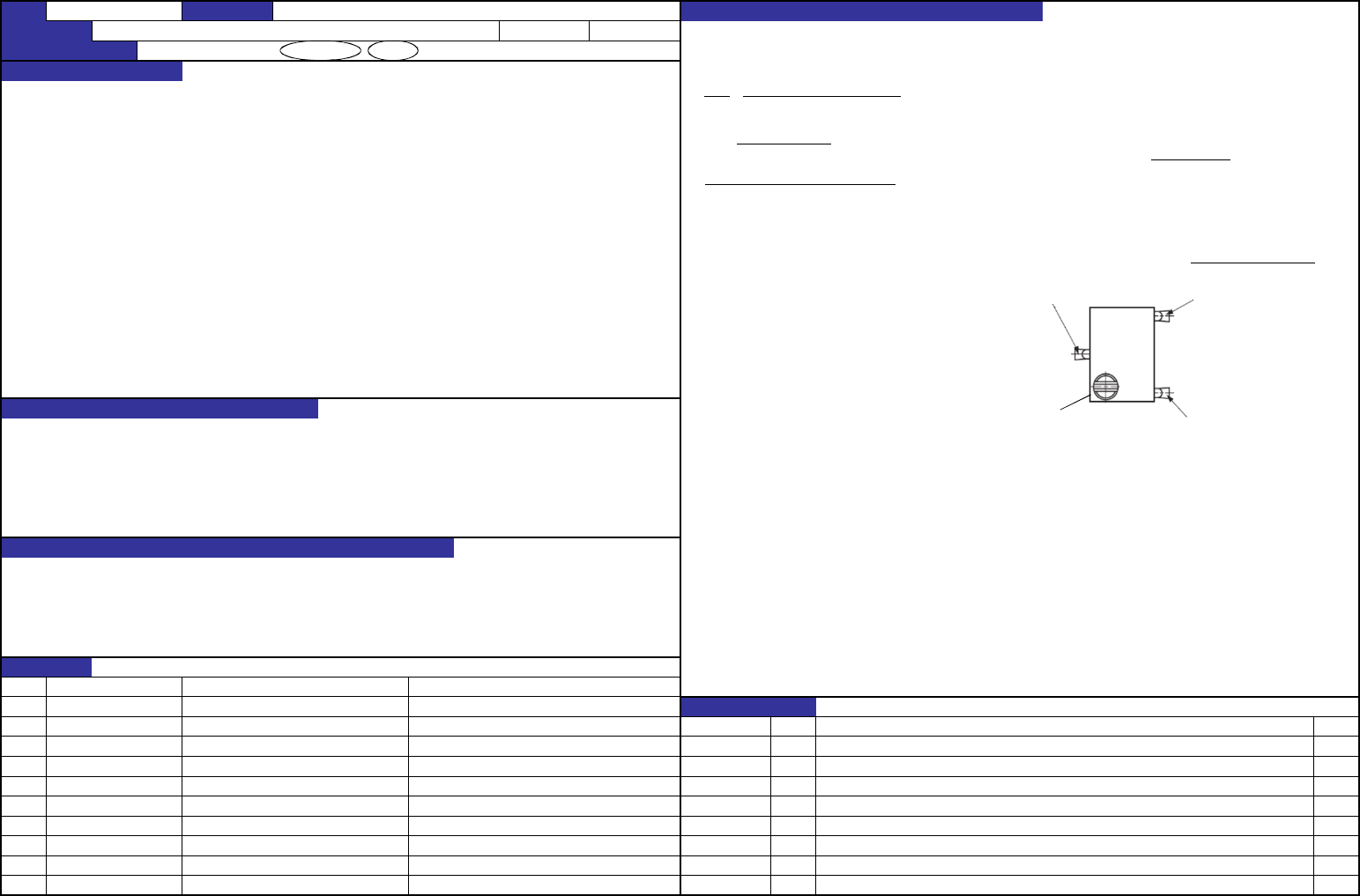

图 VR1和5的端子配
置（俯视图）
1脚
2脚
3脚
【11】-11
QA表
机种
1. 确认摄像头背面的DIP-SW是否是下列的设置。
■ 部表示开关的设定位置的贴装位置。
确认是否是下列的设定。
快门速度
：关
高速率搜索模式 ：关
快门模式 ：外部触发器快门模式1
增益切换 ：手动
喷丸强化模式 ：关
HD/VD : EXT
75Ω : ON
*“M GAIN”的VR因为已在工厂调整完，所以不旋转。
1. 为了使OCC正常运动的设置确认
1. 发生图像识别错误
2. OCC的运动不良
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 OCC 确认方法及调整方法（故障处理方法）
功能名称 OCC的设定
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40048028 CCD CAMERA
变更履历
日期 内容
SHUT
O
N
1
2
3
4
5
6
7
8
9
0
HR
TRIG
FIX/M
BINNIN
|
|
EXT
HD/VD
|
|
75Ω
MIN MAX
【11】-12
QA表
机种
１． 电流极限控制电压的调整（同轴照明）
用电压计观察测试端子TE19的电压，并同时转动VR3，调整到0.68V±0.01V。
电流极限控制电压：0.68±0.01V ２． 电流极限控制电压的调整（角度照明）
用电压计观察测试端子TE12的电压，并同时转动VR2，调整到0.68V±0.01V。
３． 电流极限控制电压的调整（角度照明OPASS）
用电压计观察测试端子TE5的电压，并同时转动VR1，调整到0.68V±0.01V。
注１． 用整机进行调整时，应先对DC电压:+24V±0.1V进行确认/调整。
注２． 用电路板单体调整时，要另行准备DC24V电源，向CN13供应+24V±0.1V的电压。
关于极性，应以1、2、3pin为“+”，4、5、6pin为“-”。
注３． 测定的GND应使用测试端子TE8。
注４． 调整完成的旋钮应涂漆固定。
·与OCC灯的亮度有直接关系，对识别和贴装精度有很大的影响。
·发生图像识别错误
·贴装精度的恶化
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头主电路板 确认方法及调整方法（故障处理方法）
功能名称 OCC灯电路的调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40130259 S-HEAD MAIN PCB ASM ＤＣ电源输出电压的调整
变更履历
日期 内容
【11】-13
