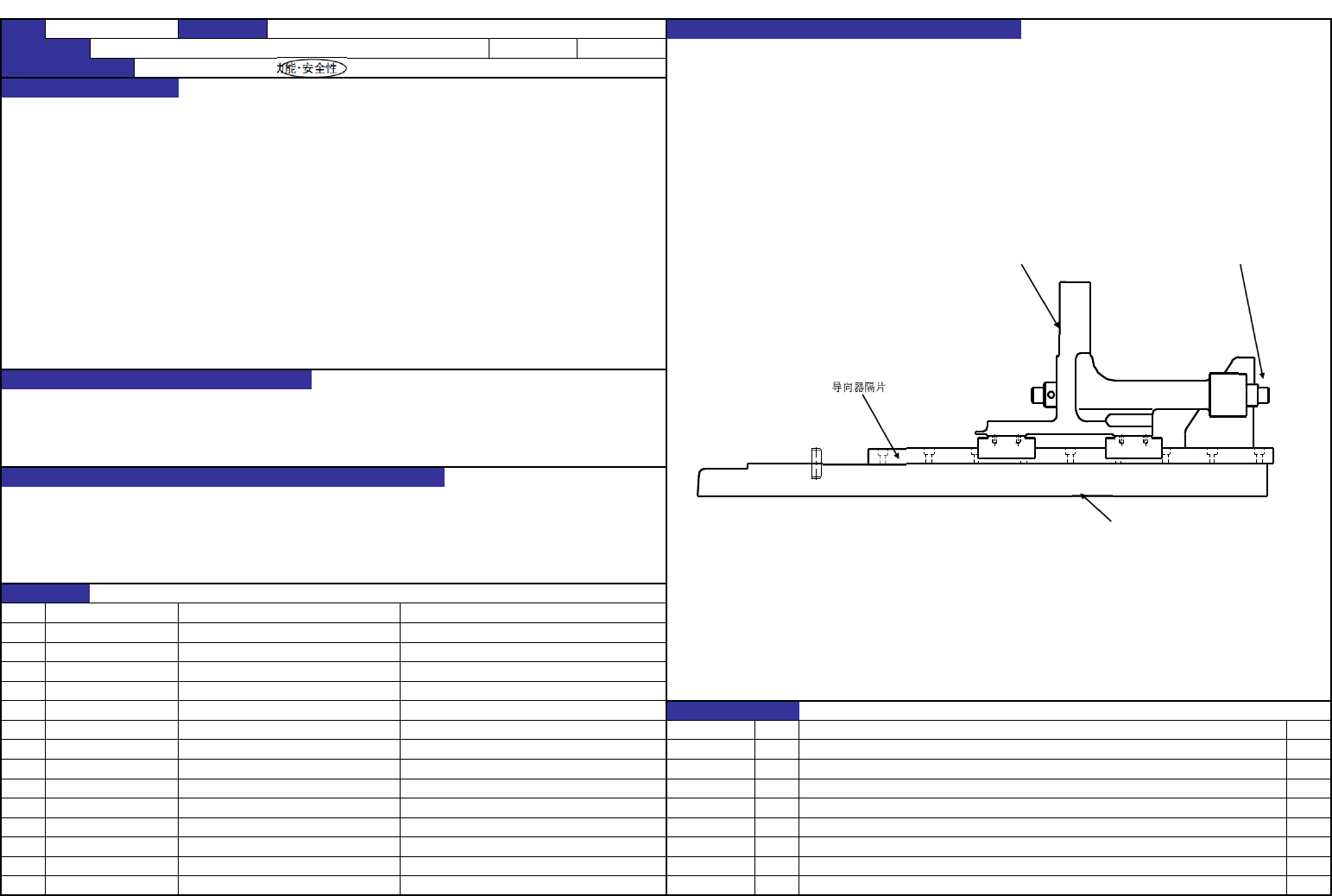

QA表 机种 确认方法 以贴装头托架安装用的2根平行销为基准，测量,6个的ＭＡＸ－ＭＩＮ。 如下图所示，应在治具吸嘴前端距贴装头托架面48.4mm的位置上测量。 调整方法 １．更换零件（贴装头支架） ２．调整后直线导轨轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。 大大影响同时吸附时的吸附可靠性。 元件吸附异常 芯片跳起 ＬＡ识别异常 贴装精度恶化 ＮＯ ① ② ③ ④ ⑤ ⑥ No. 担当人 ⑦ ⑧ ⑨ ⑩ JX-350 装置名称 贴…
QA表
机种
确认方法
测量从贴装头托架安装面到治具轴旋转中心之间的距离，应为40±0.1mm。
Ｙ方向球螺旋轴旋转中心 ４０±０．１ｍｍ （测定吸附高度） 6个的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
6个的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
调整方法
１．更换零件（贴装头支架）
２．调整贴装头托架与直线导轨之间的垫片，使贴装头托架与Z滑动托架的轴芯高度对齐。
Ｚ滑动架 治具轴
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
贴装头支架安装面
ＬＡ识别异常
贴装精度恶化 `
ＮＯ
①
②
③
④
⑤
⑥ No. 担当人
⑦
⑧
⑨
⑩
⑪
⑫
⑬
⑭
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Ｙ方向轴旋转中心
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046051 贴装头支架
E3028729000 导向器隔片D t=0.02mm
E3029729000 导向器隔片E t=0.01mm
变更履历
日期 内容
【2】-6
QA表
机种
确认方法
以贴装头托架安装用的2根平行销为基准，测量,6个的ＭＡＸ－ＭＩＮ。
如下图所示，应在治具吸嘴前端距贴装头托架面48.4mm的位置上测量。
调整方法
１．更换零件（贴装头支架）
２．调整后直线导轨轨道的平行，调整贴装头支架和Ｚ滑动架轴芯位置。
大大影响同时吸附时的吸附可靠性。
元件吸附异常
芯片跳起
ＬＡ识别异常
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ No. 担当人
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Ｘ方向轴转动中心
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046051 贴装头支架
40044585 直线导轨
E2101998000 治具吸嘴A
变更履历
日期 内容
以贴装头托架安装用的2根平行销为基准,6的ＭＡＸ－ＭＩＮ为０．０２ｍｍ以下。
【2】-7
QA表
机种
确认方法
用张力标尺测定同步皮带Ｔ的张力。
把同步皮带Ｔ调整到适当的张力。 调整方法
LNC贴装头
用棒形测力计以12.7N（1.3kgf）朝箭头方向拉到θ马达的T皮带轮前端，在此状态下用安装螺钉固定。
张力标尺设定值 适当张力
Ｗｅｉｇｈｔ： 0.9 g/m 6.5±1 N LNC贴装头
Ｗｉｄｔｈ： 4 mm θ电动机
Ｓｐａｎ： 38.2 mm
影响θ的稳定时间（稳定特性）。
同步
皮带Ｔ
贴装精度恶化（θ不稳定）
发生电机速度振荡
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 θ皮带张力
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
LNC贴装头
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046521 同步皮带Ｔ
变更履历
40044533 θ马达
日期 内容
40044534 Z马达
【2】-8
