제 4 장 소 모 품 의 교 환방법 목차 1 . 노즐 4- 1 1 . 1 노즐 선단 부와 스 프링의 교환 4- 1 1 . 2 노즐 O 링의 교환 4- 2 2. 노즐 판스 프링 의 교환 4- 3 3. 이젝터부 4 -5 3. 1 이젝터 BIT 의 교 환 4-5 3.2 솔레 노이드 밸 브 의 교환 4-6 3.3 청소용 블로우 밸 브 의 교환 4 -9 4. 컨베이 어 벨 트의 교 환 4 - 1 0
3-47
3

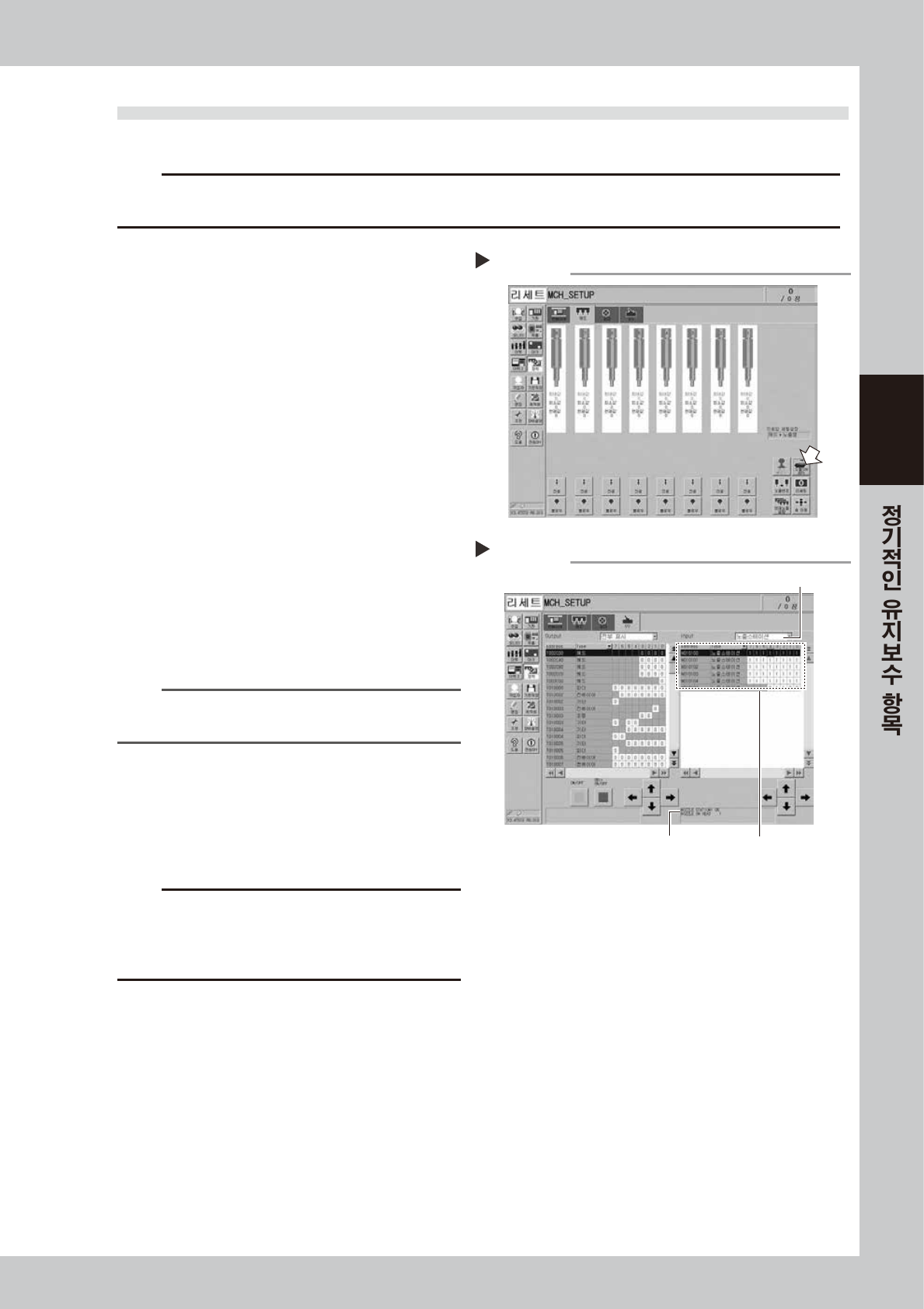

6.2 노즐스테이션 센서의 상태확인 ( 옵션 )
노즐 스테이션 ( 옵션) 을 장착하고 있는 장비의 노즐 스테이션 센서의 상태를 확인합니다.
c
주의
노즐 스테이션 센서로 노즐검출을 정상적으로 할 수 없게 되면 , 노즐체인지의 에러와 노즐검출 에러에 의해 운전을 계속할 수 없
는 경우가 있습니다 .
1
노즐스테이션의 셔터를 오픈합니다 .
1. [ 장치 ] - 「헤드」탭을 선택합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 노즐스테이션
의 셔터를 열어 주십시오 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
58310 -L1- 0 0
2
노즐검출 상태를 확인합니다 .
노즐스테이션 센서로 , 노즐의 유무를 확인합니다 .
1. [ 장치 ] - 「I/O」탭을 선택합니다 .
2. 「Input」쪽의 풀다운 리스트에서 [ 노즐스테
이션 ] 을 선택합니다 .
3. 화면을 보면서 노즐스테이션의 노즐을 탈장착
해서 , 센서가 정상적으로 작동하는지 확인하
여 주십시오 .
노즐스테이션으로부터 노즐을 빼면 , "1", 노즐
스테이션에 노즐이 세팅되어 있으면 , "0" 으로
표시됩니다 .
58311-L1-0 0
n
요점
「Input」화면의 하단에, 노즐을 탈장착하고 있는 스테이션의
No. 가 표시됩니다.
3
노즐 스테이션을 청소합니다 .
노즐의 검출 상태가 실제로 노즐의 유무와 다를
경우에는 , 노즐을 탈장착하고 세팅위치를 육안으
로 확인합니다 . 먼지나 부품 칩 등이 있으면 제거
하고 버큠 ASSY 로 청소해 주십시오 .
c
주의
먼지나 부품 칩 등의 명백한 원인 이외에 , 노즐 스테이션내의
노즐 검출 상태가 안정치 못하거나 , 또는 노즐이 검출되지 않
을 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 .
자체적인 분해 청소는 보장해 드릴 수 없습니다 .
4
노즐스테이션의 셔터를 닫습니다 .
1. [ 장치 ]-「헤드」화면을 표시합니다 .
2. [ 노즐 STN 셔터 ] 버튼을 눌러서 노즐 스테이
션의 셔터를 닫아 주십시오 .
셔터 열기
Step 1
Step 2
노즐검출 상태의 확인
노즐스테이션을 선택
노즐스테이션 위치 No. 노즐의 유무를
센서로 검출해서 표시
4-1
4
1. 노즐
장기간 노즐을 사용함으로 인해 , 노즐의 선단이나 O 링이 마모되어서 흡장착 에러의 원인이 될 수 있습니다 .
또한 , 노즐의 세정과 급유를 실시한 후에도 탄성 동작이 원활하지 않을 때에는 , 스프링 등의 부품 교환이 필요
합니다 .
1.1 노즐 선단부와 스프링의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의 선단부와 스프링을 교환합니다 .
1. 클립을 분리합니다 .
2. 노즐의 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
노즐 선단부에 홈이 있으므로 , 홈에 맞춰서
핀을 끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
57400-L1-00
c
주의
제1장「2.1.2 노즐」노즐을 참조해서 , 노즐 본체측에 기재
되어 있는 노즐 각인 ( 예 :301A, 303A) 과 선단부의 형상이
일치한지 확인해 주십시오 .
c
주의
클립을 변형시키지 않도록 주의해 주십시오 .
3
스프링부에 급유합니다 .
제3장「1.1.2 노즐 스프링의 청소와 급유」를
참조해서 스프링부에 급유해 주십시오 .
4
노즐을 원위치에 되돌립니다 .
노즐을 탈착한 헤드의 원위치에 되돌려 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션 ( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 선단부와 스프링의 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
