1-4 1 ■ 소 모품 소모품 YS100 SF헤드유닛 사양 동봉품 이젝터용 필터 노즐 판 스프링 Type305A/316A 노즐 O링 Type304A/315A 노즐 O링 이젝터용 O링 노즐 유지력 강화용 판 스프링 노즐 판 스프링 고정용 와셔 노즐 판 스프링 고정용 나사 57101- L1- 0 0 명칭 부 품 명칭 부품 번호 비고 노즐 판스 프링 LE AF SPRIN G KG 7- M 713 …
1-3
1
2.유지보수작업의준비
본서에서 지금부터 설명하는 작업 내용은 , 장비의 성능을 유지하기 위해 사용 도중에 기능이 서서히 떨어질
가능성이 있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에서
간단히 교환 가능한 부품에 대해서도 같이 설명합니다 .
2.1 소모품과교환부품 ( 고장시 )
2.1.1 소 모품
소모품이란 , 사용중에 서서히 기능이 떨어질 가능성이 있는 부품을 말합니다. 본 장비에서는 아래의 부품이
소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환을 합니다.
■ 소모품
소모품
YS100 FNC 헤드유닛 사양 동봉품
이젝터용 필터
이젝터용 O링
노즐 판스프링
노즐 유지력
강화용 판 스프링
노즐 판스프링 고정용 와셔
Type304A / 315A노즐 O링
FNC BLOCK용 볼트
FNC 로케이트핀용
스프링
노즐 판스프링 고정용 나사
인덱스 노즐 고정나사
FNC CAM 스톱퍼
FNC 노즐용 스프링
57100-L1-00
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 유지력 강화용 판 스프링 PLATE,SPRING KGS-M714W-03X
노즐 판스프링 고정용 나사 SCREW 90990-08J024 M2xL3
노즐 판스프링 고정용 와셔 WASHER PLAIN 90990-28J002
이젝터용 필터 FILTER K46-M8527-C0X
이젝터용 O 링 O-RING 90990-17J010 T0.8, Φ 7.5(Inner)
인덱스 노즐 고정나사 SCREW, PAN HEAD 90990-08J012 M1.4xL2.5
Type304A/315A 노즐 O 링 O-RING 90990-17J081 T1.9, Φ 3.8(Inner)
FNC 노즐용 스프링 SPRING KV8-M71U7- 00X
FNC 로케이트핀용 스프링 SPG.LOCATE KV8-M71X1- 00X
FNC BLOCK 용 볼트 BOLT HEX.SOCKET HEAD 90990-01J031 M1.6xL4
FNC CAM 스톱퍼 SCREW SET 90990-02J009 M1.6xL5
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 수 있으므로 , 주문시에는 반드시 최신 내용인지 대리점에 반드시 확인해 주십시오 .
1-4
1
■ 소모품
소모품
YS100 SF헤드유닛 사양 동봉품
이젝터용 필터
노즐 판 스프링
Type305A/316A 노즐 O링Type304A/315A 노즐 O링
이젝터용 O링
노즐 유지력 강화용
판 스프링
노즐 판 스프링 고정용 와셔
노즐 판 스프링 고정용 나사
57101-L1- 0 0
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 유지력 강화용 판 스프링 PLATE, SPRING KGS-M714W-03X
노즐 판스프링 고정용 나사 SCREW 90990-08J024 M2xL3
노즐 판스프링 고정용 와셔 WASHER PLAIN 90990-28J002
이젝터용 필터 FILTER K46-M8527-C0X
이젝터용 O 링 O-RING 90990-17J010 T0.8, Φ 7.5(Inner)
Type304A/315A 노즐 O 링 O-RING 90990-17J081 T1.9, Φ 3.8(Inner)
Type305A/316A 노즐 O 링 O-RING 90990-17J083 T1.9, Φ 8.8(Inner)
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 수 있습니다 . 주문시에는 대리점에 반드시 확인해 주십시오 .
1-5
1

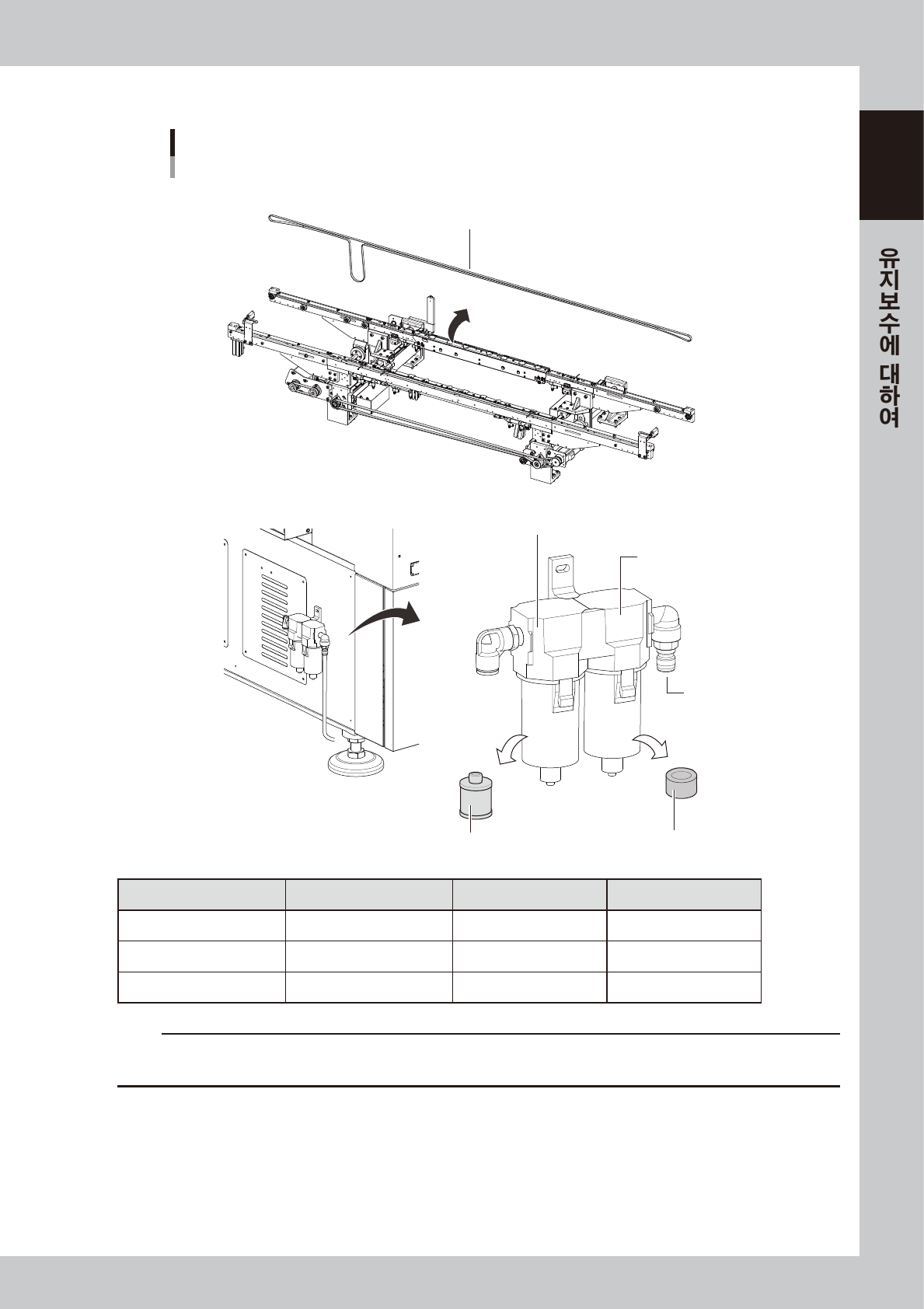

■ 소모품 ( 옵션 구입품 )
소모품
옵션 구입품
컨베이어 벨트
에어 필터 엘리먼트미스트 필터 엘리먼트
에어 필터
오일 미스트 필터
에어 접속부
57102-L1-10
명칭 부품 명칭 부품 번호 비고
컨베이어 벨트 BELT 1, CONVEYOR KHW-M9129-00X 길이 3596mm
에어 필터 엘리먼트 ELEMENT KHW-M8501-10X 에어 필터용
미스트 필터 엘리먼트 MANTLE KHW-M8501-20X 오일 미스트 필터용
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 수 있습니다 . 주문시에는 대리점에 반드시 확인해 주십시오 .
