Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0306-001 119 101 630 096 7906 BRACKET 2 810JC-020-101 104 630 096 8613 PLA TE 1 810JC-020-104 105 630 093 7039 SENSOR,PROXIMITY 2 BPH85,BPH86,PM-U24 810JC…
MODEL TCM-X110J
0306-001
118
XY
トップベース部
XY TOP BASE SECTION
Fig. JC-2
バックアップ上下検出部
Back-up Leveller Detector
See Fig.JC-1
Key No.4
104
110
11
2
107
105
105
115
11
6
11
4
101
115
11
6
11
4
101
118
11
9
11
7
118
119
11
7
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
119
101 630 096 7906 BRACKET 2 810JC-020-101
104 630 096 8613 PLATE 1 810JC-020-104
105 630 093 7039 SENSOR,PROXIMITY 2 BPH85,BPH86,PM-U24
810JC-020-105
107 630 000 7626 BOLT,HEX-SCT 2 810JC-020-107
110 411 141 2905 WASHER SPR 4 2 810JC-020-110
112 411 141 4008 WASHER V 4X9X0.8 2 810JC-020-112
114 630 000 7527 BOLT,HEX-SCT 4 810JC-020-114
115 411 141 2806 WASHER SPR 3 4 810JC-020-115
116 411 141 3902 WASHER V 3X7X0.5 4 810JC-020-116
117 411 112 9001 SCR PAN 2X10 4 810JC-020-117
118 411 141 2509 WASHER SPR 2 4 810JC-020-118
119 411 141 3605 WASHER V 2X5X0.3 4 810JC-020-119
JC-2
MODEL TCM-X110J
0306-001
120
XY
トップベース部
XY TOP BASE SECTION

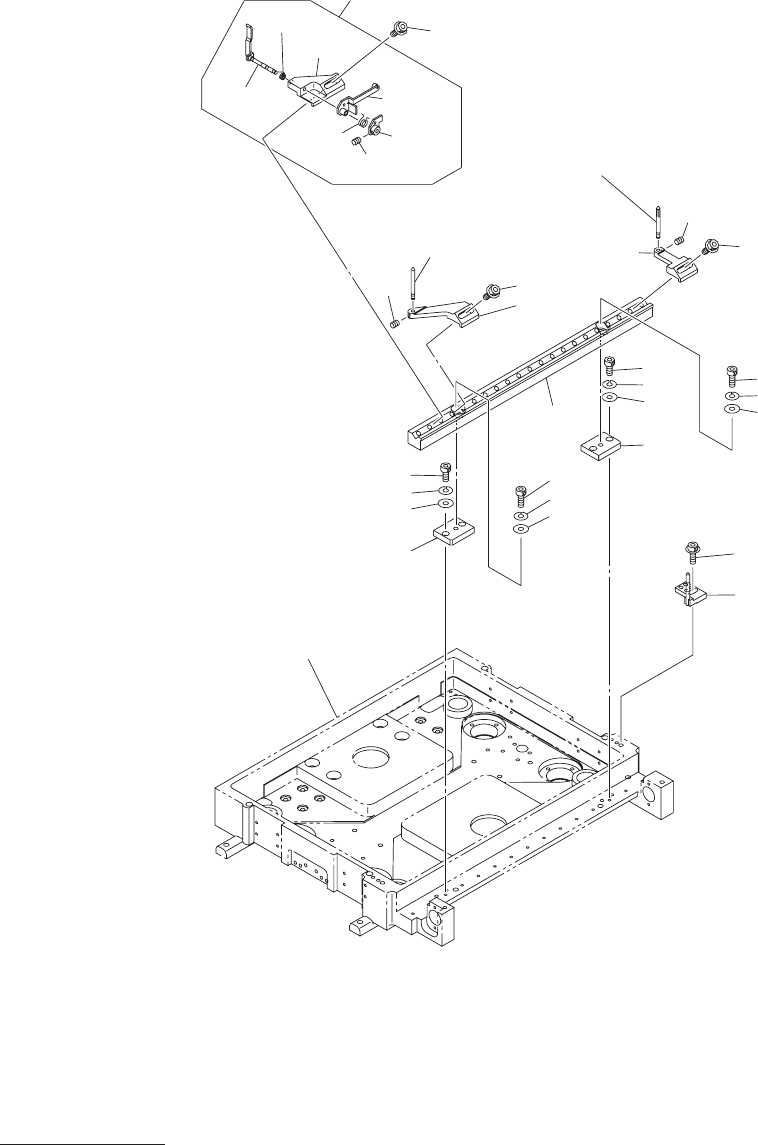

Fig. JC-3
基板位置決め部
P.C.B. Positioning Section
See Fig.JC-1
Key No.4
208
207
207-05
207-07
207-09
207-03
207-08
207-01
207-14
208
POSITIONING PIN P1
(VARIANT)
POSITIONING PIN Q1
(VARIANT)
205
215
208
206
210
212
214
210
212
214
209
211
213
203
209
211
213
202
204
215
208
201
