Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE MODEL TCM-X1 10J 0306-001 197 LB-2 106 630 1 16 9606 PIPE FITTINGS 2 810LB-010-106 107 630 1 18 4074 TUBE 1 810LB-010-107 109 630 009 3544 PIPE FITTINGS(BAND) 1 810LB-010-…
MODEL TCM-X110J
0306-001
196

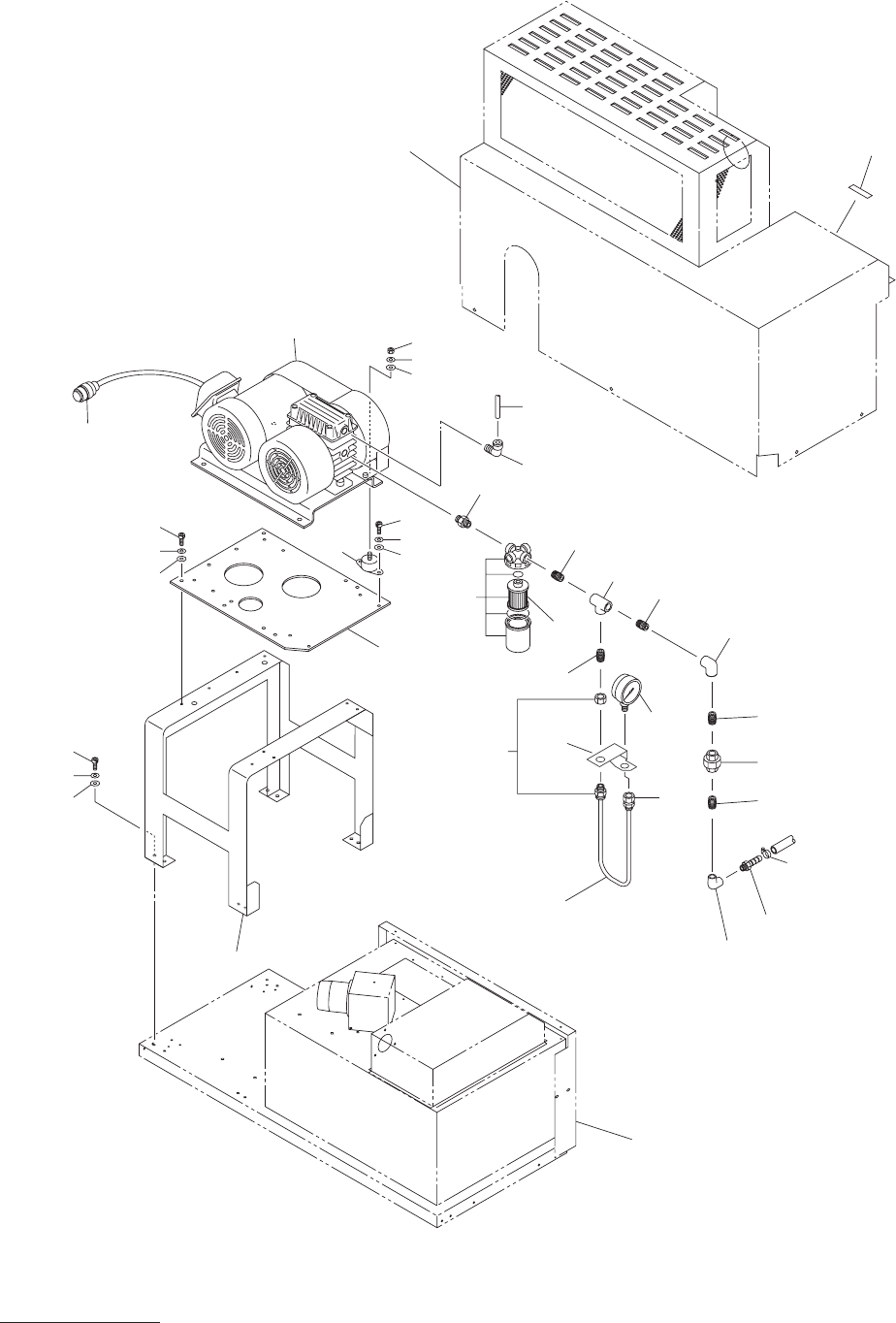

ダストボックス部
DUST BOX SECTION
Fig. LB-2
ダストボックスカバー
Dust Box Cover
112
111
110
107
109
106
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
130
131
131
131
131
128
127
126
121
123
124
125
132
106
128
127
126
122
123
124
125
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
MODEL TCM-X110J
0306-001
197
LB-2
106 630 116 9606 PIPE FITTINGS 2 810LB-010-106
107 630 118 4074 TUBE 1 810LB-010-107
109 630 009 3544 PIPE FITTINGS(BAND) 1 810LB-010-109
110 411 141 4107 WASHER V 5X10X1 3 810LB-010-110
111 411 141 6705 WASHER SPR 5 3 810LB-010-111
112 630 000 7763 BOLT,HEX-SCT 3 810LB-010-112
121 630 110 5260 BRACKET 1 810LB-010-121
122 630 110 5277 BRACKET 1 810LB-010-122
123 411 141 4107 WASHER V 5X10X1 4 810LB-010-123
124 411 141 6705 WASHER SPR 5 4 810LB-010-124
125 630 000 7763 BOLT,HEX-SCT 4 810LB-010-125
126 630 001 0220 WASHER 4 810LB-010-126
127 411 141 6705 WASHER SPR 5 4 810LB-010-127
128 630 000 7770 BOLT,HEX-SCT 4 810LB-010-128
130 630 116 9132 COVER 1 810LB-010-130
131 411 140 8007 SCR TRS 5X6 12 810LB-010-131
132 630 087 1203 ACCESSORY,WIRING 1 810LB-010-132
MODEL TCM-X110J
0306-001
198
ダストボックス部
DUST BOX SECTION
Fig. LB-3
真空ポンプ
Vacuum Pump
See Fig.LB-1
Key No.1
227
226
228
207
225
201
206
208
204
203
202
205
213
212
214
209-10
209-11
See Fig.B-1
Key No.4
5
See Fig.LB-2
Key No.130
218
217
230
224
215
216
217
209
210
209-20
22
9
231
211
217
219
217
217
22
0
22
1
232
251
