各部位
名称

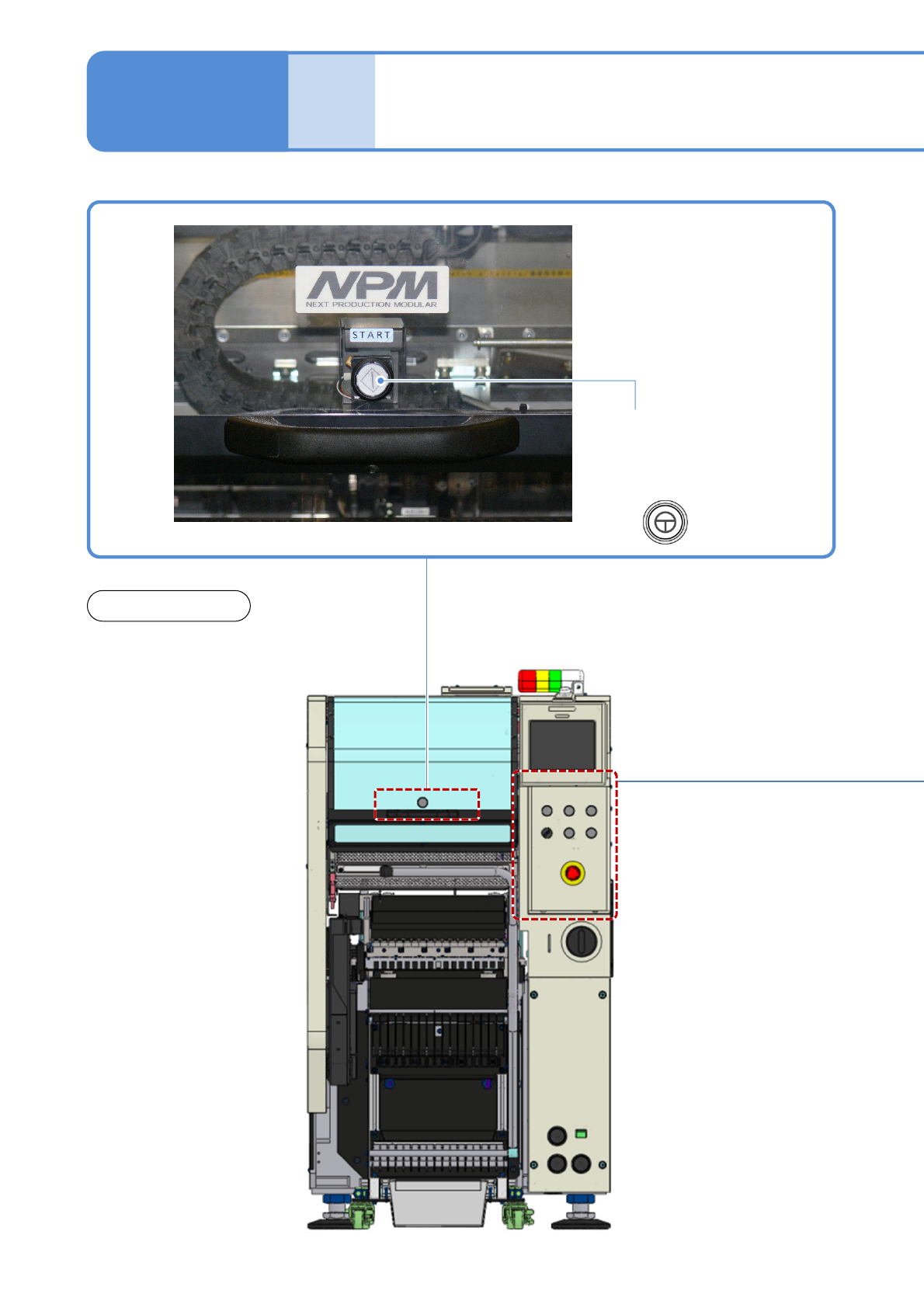

操作开关部
1-9-2-1
START
开始生产。
●暂时停止状态时，
再启动开始生产。
●按住 键时，按START键。
前侧/后侧
1-9-2
NPM-D3 EJM6DC-SF-01N-09
1-9-2-2
紧急停止状态 解除状态
STOP
生产的暂时停止(中途停止)或
者停止操作。
紧急停止开关
紧急停止设备。
●解除时，按顺时针方向转，
恢复原状。
(前后/后侧 共2个)
OPTION
追加功能时的预备。
●标准规格是未使用。
EXCHANGE
可以安装或者卸下交换台车。
●可以更换时亮灯。
伺服开关
马达的伺服开关设定为ON或者
OFF。
(设备启动指令的无效化)
●开始生产时，设定为ON。
●手伸入设备的可动部内操作
时，必须设定为OFF。
SELECT
把前侧或者后侧面的操作开关
以及触摸屏的操作设定为有效。
●有效时亮灯。
ENABLING或
ACTIVATION
*
在按下这个开关的状态下，同时
按下启动设备的开关或者触摸屏
的操作键。
(以防发生危险)
●记载章节
《操作篇》
8/9 章以外的章节
《维护篇》
2/3/9/14/15/16章以外的章节
ACTIVATION
*
NPM-D3 EJM6DC-SF-01N-09
各部位
名称
主要单元 1
1-9-3-1
1-9-3
供给部
供给贴装元件。
●后侧的供给形态，随设备规格不同而异。
单式托盘供料器 交换台车
基板支架
通过支撑块和支撑销，支撑
基板背面。
基板传送带
传入、夹紧、传出基板。
