NPM-D3 EJM6DC-SF-01N-0 9 1-9-3 -2 识别元件。 多功能识别照相机 吸嘴交换器单元 收藏或更换吸嘴。 轻量 16/12 吸嘴贴装头用 8 吸嘴贴装头用 2 吸嘴贴装头用 供料器工作台盖 机器启动时，确保机器主体内部 的安全。 X 轴驱动 单元 把吸嘴贴装头 往 X 方向移动。 Y 轴驱动 单元 把吸嘴贴装头 往 Y 方向移动。 贴装头 在元件的供给位置，吸嘴吸着元件， 在基板上贴装元件。 ●有轻量 16/1…
NPM-D3 EJM6DC-SF-01N-09
各部位
名称
主要单元 1
1-9-3-1
1-9-3
供给部
供给贴装元件。
●后侧的供给形态，随设备规格不同而异。
单式托盘供料器 交换台车
基板支架
通过支撑块和支撑销，支撑
基板背面。
基板传送带
传入、夹紧、传出基板。
NPM-D3 EJM6DC-SF-01N-09
1-9-3-2
识别元件。
多功能识别照相机
吸嘴交换器单元
收藏或更换吸嘴。
轻量16/12
吸嘴贴装头用
8吸嘴贴装头用
2吸嘴贴装头用
供料器工作台盖
机器启动时，确保机器主体内部
的安全。
X轴驱动
单元
把吸嘴贴装头
往X方向移动。
Y轴驱动
单元
把吸嘴贴装头
往Y方向移动。
贴装头
在元件的供给位置，吸嘴吸着元件，
在基板上贴装元件。
●有轻量16/12/8/2吸嘴贴装头。
NPM-D3 EJM6DC-SF-01N-09

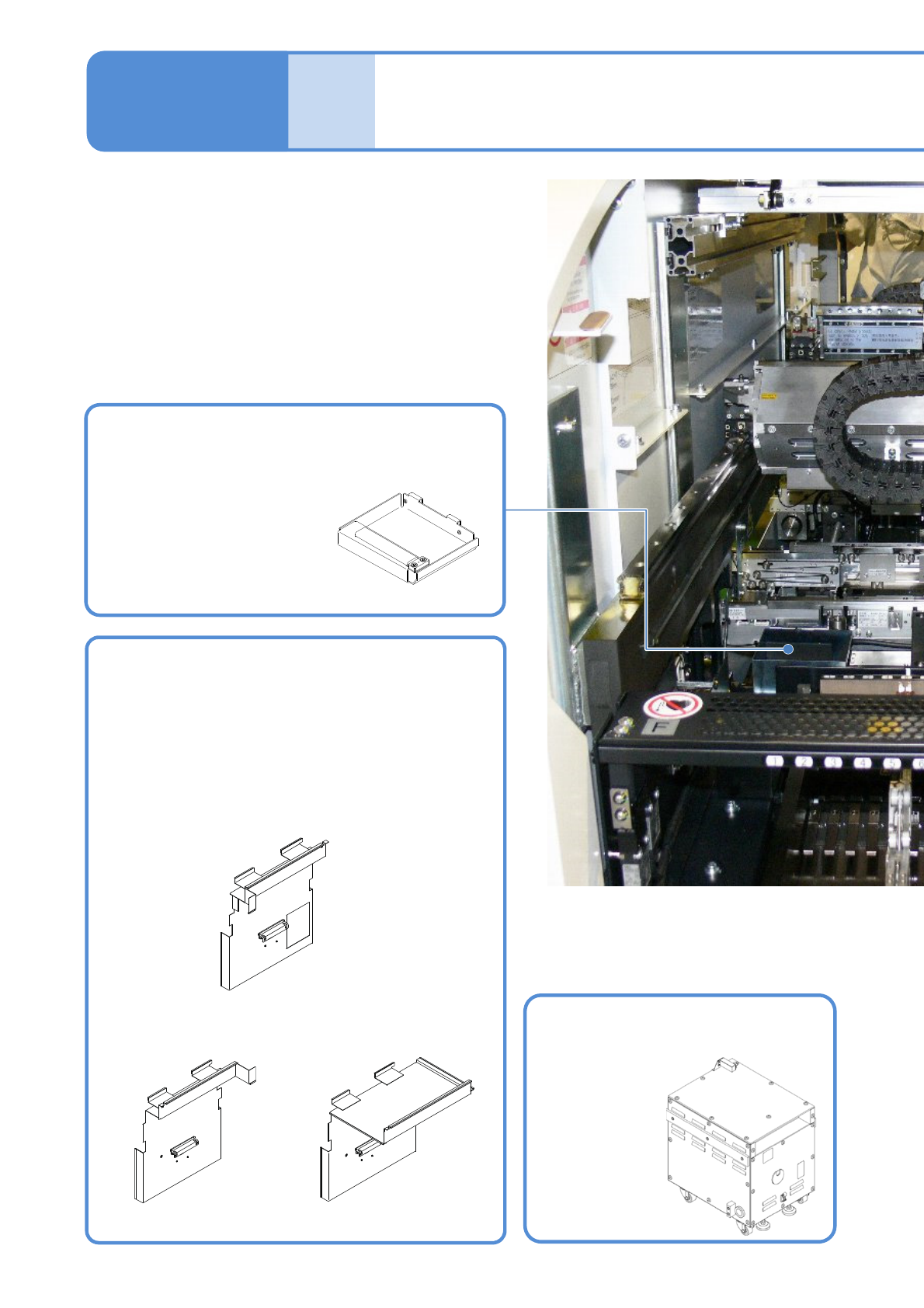

1-9-3-3
各部位
名称
主要单元 2
1-9-3
擦拭站（选购件）
为了防止粘着剂飞散在主体内
部，擦去从点胶嘴尖端溢出的
粘着剂。
安全盖（选购件）
读取从检查头被
检查基板的图像，
进行图像处理、
识别、导出检查
结果。
检查BOX（选购件）
不需要交换台车或托盘供料器时，盖住装置开口部，
确保安全。
●托盘供料器规格的后侧安全盖是个别对应。
■前侧
■后侧
交换台车规格 托盘供料器规格
