2 Modul-Übersicht
2.1.1 Unterscheidung der C&P20-Köpfe 2.1 C&P20-, C&P20A- und C&P20M-Kopf
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 15
2
2 Modul-Übersicht
Modul-Übersicht
2.1
2.1 C&P20-, C&P20A- und C&P20M-Kopf
C&P20-, C&P20A- und C&P20M-Kopf
2.1.1
2.1.1 Unterscheidung der C&P20-Köpfe
Unterscheidung der C&P20-Köpfe
CP20/A/M Unte rschiede
Der C&P20A unterscheidet sich vom C&P20 in folgenden Punkten:
▪ Neuer E/D-Übertrager
▪ Verbesserte Linearführung an den Segmenten
▪ Mitnehmerlager
▪ Modifzierte Z-Achse (wurde später auch im C&P20 verbaut)
▪ Verschlauchung
▪ FHE-Komponenten
Der C&P20M unterscheidet sich vom C&P20A in folgendem Punkt:
▪ Inkrementalgeber des Sternmotors

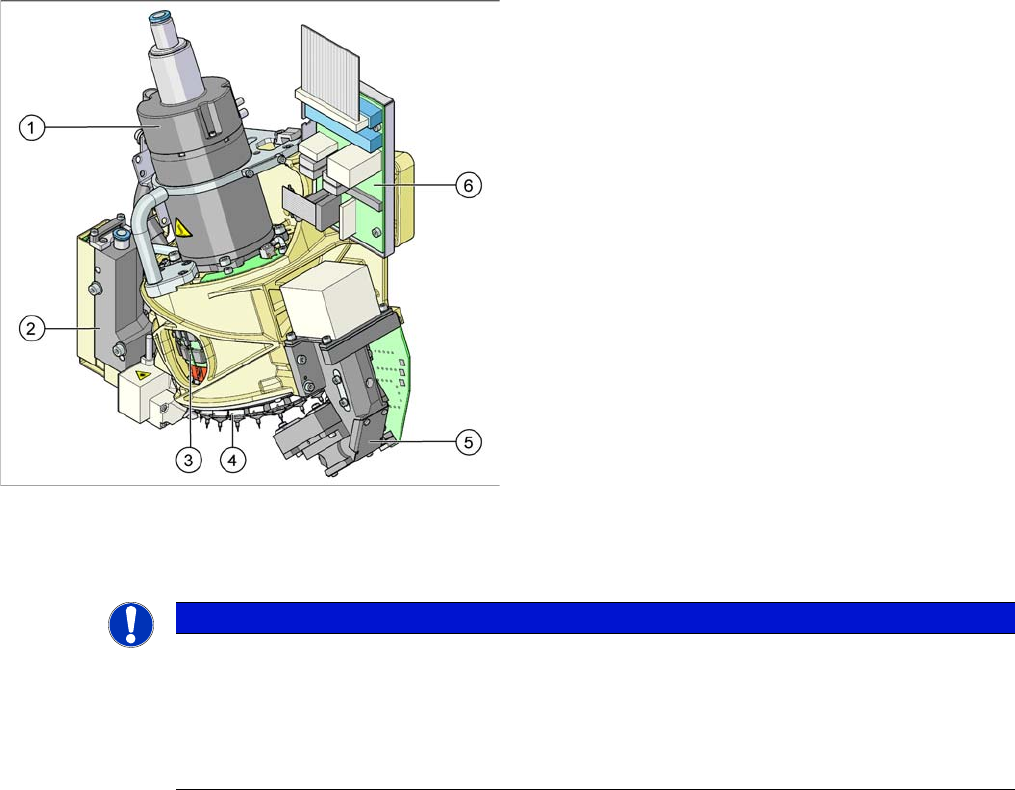

C&P20A
1. Sternmotor
2. Druckregelventil
3. DP-Antriebe (20 Stück)
4. Stern mit 20 Pipetten
5. BE-Kamera
6. Zwischenverteiler-Platine
HINWEIS
C&P20, C&P20A, C&P20M
Grundsätzlich gelten alle Angaben in dieser Anleitung für C&P20-, C&P20A- und C&P20M-
Köpfe.
Auf Unterschiede wird explizit hingewiesen.
► Sie erkennen die verschiedenen Köpfe an den entsprechend beschrifteten Aufklebern.
2 Modul-Übersicht
2.1 C&P20-, C&P20A- und C&P20M-Kopf 2.1.2 Einsatz
16 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
2.1.2
2.1.2 Einsatz
Einsatz
Die Bestückköpfe können an folgenden Maschinen eingesetzt werden:
X = möglich
--- = nicht möglich
* = geplant
Maschine C&P20 C&P20A C&P20M *
X-Serie (SW60x) XX---
X-Serie (SW70x) --- X ---
X4i --- X ---
SX1, SX2 --- X ---
DX1, DX2 --- X ---
SX1 V2, SX2 V2 --- X ---
SX4 --- X ---
DX4 --- X ---
X2 S * --- X * ---
X3 S --- X ---
X4 S --- X ---
X4i S --- X ---
X4 S micron * --- --- X *
CA * --- X * X *
CA WLFO * --- --- X *
2 Modul-Übersicht
2.1.3 Teileübersicht 2.1 C&P20-, C&P20A- und C&P20M-Kopf
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 17
2.1.3
2.1.3 Teileübersicht
Teileübersicht
Teileübersicht von vorne (am Beispiel C&P20)
1. Druckregelventil [03005070-xx]
2. Rückholeinheit [03007696-xx]
3. Z-Achse [03058631-xx] mit Rachen [03010313
-
xx]
und Sensor Z
-
Achse
-
unten [03007833
-
xx]
Teileübersicht von unten (am Beispiel C&P20)
1. Zwischenverteiler
2. BE-Kamera [03003426-xx]
3. Schalldämpfer [03005221-xx]
4. BE-Sensor [03006742-xx]
5. DP-Antrieb [03005109-xx]
Teileübersicht Stern (am Beispiel C&P20)
1. Schalldämpfer [03005221-xx]
2. Haltekreis-Vakuumeinheit [03005122-xx]
3. Sternträger [03005117-xx]
4. E/D-Übertrager (Schleifring) [03007711-xx]
1
3
2
1
5
4
3
2
1
4
3
2
