2 Modul-Übersicht 2.1 C&P20-, C&P20A- und C&P20M-Kopf 2.1.3 Teileübersicht 18 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
2 Modul-Übersicht
2.1.3 Teileübersicht 2.1 C&P20-, C&P20A- und C&P20M-Kopf
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 17
2.1.3
2.1.3 Teileübersicht
Teileübersicht
Teileübersicht von vorne (am Beispiel C&P20)
1. Druckregelventil [03005070-xx]
2. Rückholeinheit [03007696-xx]
3. Z-Achse [03058631-xx] mit Rachen [03010313
-
xx]
und Sensor Z
-
Achse
-
unten [03007833
-
xx]
Teileübersicht von unten (am Beispiel C&P20)
1. Zwischenverteiler
2. BE-Kamera [03003426-xx]
3. Schalldämpfer [03005221-xx]
4. BE-Sensor [03006742-xx]
5. DP-Antrieb [03005109-xx]
Teileübersicht Stern (am Beispiel C&P20)
1. Schalldämpfer [03005221-xx]
2. Haltekreis-Vakuumeinheit [03005122-xx]
3. Sternträger [03005117-xx]
4. E/D-Übertrager (Schleifring) [03007711-xx]
1
3
2
1
5
4
3
2
1
4
3
2
2 Modul-Übersicht
2.1 C&P20-, C&P20A- und C&P20M-Kopf 2.1.3 Teileübersicht
18 Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M
3 Servicearbeiten
3.1 Bestückkopf tauschen
Serviceanleitung SIPLACE C&P20, C&P20A, C&P20M 19
3
3 Servicearbeiten
Servicearbeiten
CP20/A/M Unte rschiede
3.1
3.1 Bestückkopf tauschen
Bestückkopf tauschen
► Für den Aus- und Einbau des Bestückkopfes lesen Sie die Serviceanleitung Ihrer Maschine.
3.2
3.2 BE-Kamera tauschen
BE-Kamera tauschen
Teile, Hilfsmittel und Werkzeug
▪ BE-Kamera
Die Artikelnummer der BE-Kamera entnehmen Sie bitte dem Teilekatalog.
▪ Drehmomentschraubendreher Torque Vario 10-60 Ncm [00386132
-
xx]
▪ Ggf. Werkzeug für den Ausbau des Kopfes (Siehe Serviceanleitung Ihrer Maschine)
Übersicht
Vorbereitung
► Bauen Sie den Kopf aus der Maschine aus. Für den Aus- und Einbau des Bestückkopfes lesen Sie
die Serviceanleitung Ihrer Maschine.
HINWEIS
C&P20, C&P20A, C&P20M
Grundsätzlich gelten alle Angaben in dieser Anleitung für C&P20-, C&P20A- und C&P20M-
Köpfe.
Auf Unterschiede wird explizit hingewiesen.
► Sie erkennen die verschiedenen Köpfe an den entsprechend beschrifteten Aufklebern.
HINWEIS
Weitere Arbeiten
► Für weitere Arbeiten (z. B. Austausch von Ersatzteilen) montieren Sie den Kopf auf den
Kopfständer [03056231-xx].

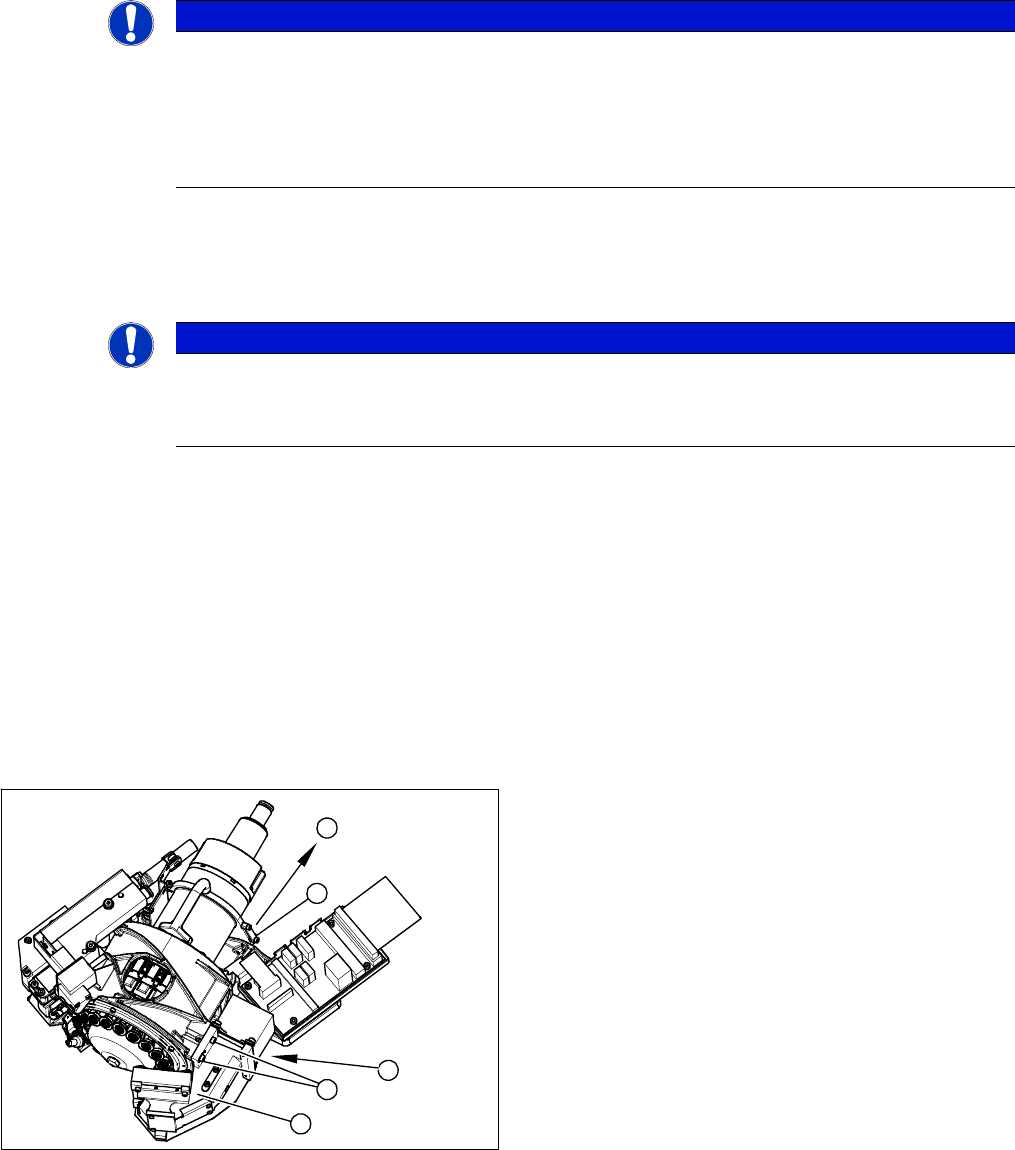

1. BE-Kamera
2. 4x Befestigungsschrauben am Kopfgehäuse
3. Zum Kopfadapter HCU
4. Kabelhalter
2
3
4
1
2
