B、次级电源

1、检查确认位于回流炉底架进口处的主变压器初级侧的电压（仅适用于

高压回流炉）。该电压应等于回流炉的输入电压（参见

图

2）。

2、确认变压器次级的 53＃红线和 54＃红线间的电压为 240V。（参见

图

2）

电压不足表明变压器故障，应予以更换。（对于低压回流炉，确认电路

断路器 Q27 和 Q28 间的电压应为 208－240V。）注意：如果回流炉是

208－240V，则不需要变压器。

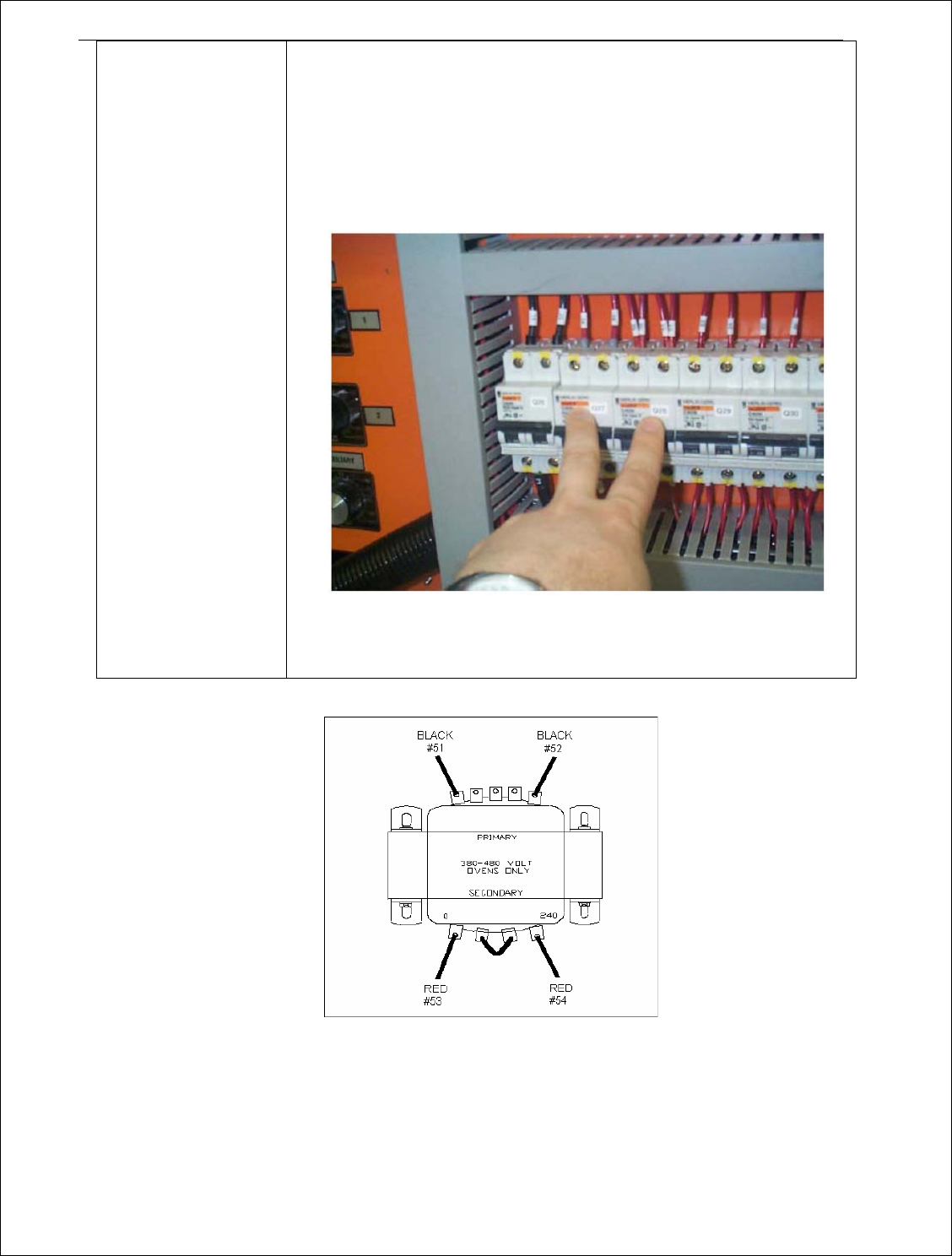

3、检查位于电气面板左侧上面一排的电路断路器，电路断路器 Q27 和 Q28

是否断开。对 UL/CSA 规格的机器检查保险丝是否烧断。

黑色线黑色线

初级

次级

红色线红色线

仅适用 380－480V 回流炉

图

C、UPS（可选）

1、根据以下说明，检查安装于回流炉底架上的 UPS 单元是否正确安装。

确认回流炉电气面板上的线路接插线插入 UPS 单元后部的插孔上。确

认 UPS 的电源接插线插入安装在回流炉底架上的插孔上。确认 9 针 D

连接器电缆插入 UPS 单元。UPS 单元随着回流炉前部的主电源开关而

接通和断开。

9 针 D 连接器

电源接插线线路接插线

UPS

单元的后视图

图

2、如果需要检测，可将 UPS 单元从回流炉中取出。从 UPS 单元后部拔出

线路接插线和电源接插线，将线路接插线与电源接插线相连。（参见

图

3）。请参考 OEM 说明手册获得进一步的指导，以排除 UPS 单元的故

障。

D、计算机

1、检查确认计算机和显示器已连接并开启。

2、检查计算机插口的电压应为 240VAC。（对于低压回流炉，电压应为 208

－240V。）

3、检查电气面板左端的断路器 Q31 是否断开。

4、将计算机插入另一个插口，检查是否工作。（计算机工作电压 120V 或

240V,有些计算机有电压选择开关）

注意：设置电源选择开关（位于计算机背面）至适当的电压。
