100 II ． 与回流炉的通讯中 断 检查： A 、电源 1 、 在标有 J1 ＋和 J1 －的端子间 检查电源输入，应为约 24V DC 。 （参见 图 4 ）。 2 、 确认熔断 器 F1 （ 1A ） 未熔断 。（ 参 见 图 4 ）。 3 、 检查通讯 电缆，应连接在 HDB 板的 J1 端子上，这是连接计算机的以 太网端口。 4 、 对于装备有双 HC2 主板 的回流炉，确 保网络交 换机通电并 且通讯 电缆按照电气图 正确…
99
D、计算机
1、检查确认计算机和显示器已连接并开启。
2、检查计算机插口的电压应为 240VAC。（对于低压回流炉，电压应为 208
－240V。）
3、检查电气面板左端的断路器 Q31 是否断开。
4、将计算机插入另一个插口，检查是否工作。（计算机工作电压 120V 或
240V,有些计算机有电压选择开关）
注意：设置电源选择开关（位于计算机背面）至适当的电压。
100
II
．与回流炉的通讯中断
检查：
A、电源
1、 在标有 J1＋和 J1－的端子间检查电源输入，应为约 24VDC。（参见
图
4）。
2、 确认熔断器 F1（1A）未熔断。（ 参 见
图
4）。
3、 检查通讯电缆，应连接在 HDB 板的 J1 端子上，这是连接计算机的以
太网端口。
4、 对于装备有双 HC2 主板的回流炉，确保网络交换机通电并且通讯
电缆按照电气图正确连接。
HC2 回流炉控制板
熔断器 电源 以太网端口
图
4
跳线 JP12 需要设置正确的频率以匹配回流炉三相主电源的频率：
60Hz：不安装跳线 JP12
50Hz：安装跳线 JP12
警告：不要在控制板带电时安装或拆卸跳线。
101
B、软件
回流炉操作系统在工厂中配置为 Windows XP/Window Vista/Win 7 操作环
境。如果其它应用程序与回流炉操作系统同时运行，请参考您的 Windows
说明手册或咨询您的计算机管理员，进行如下检查：
1、 连接在 COM 端口上的其它程序不会影响 HC2 通讯，因为 HC2 使用以
太网端口。
2、 HC2 板的默认 IP 地址是：192.168.10.250(对于双 HC2 板回流炉，第
二款 HC2 板的默认 IP 地址是 192.168.10.251)
3、 设置计算机 IP 地址：192.168.10.1。最后一位数字可以是任何非 250
的数字。

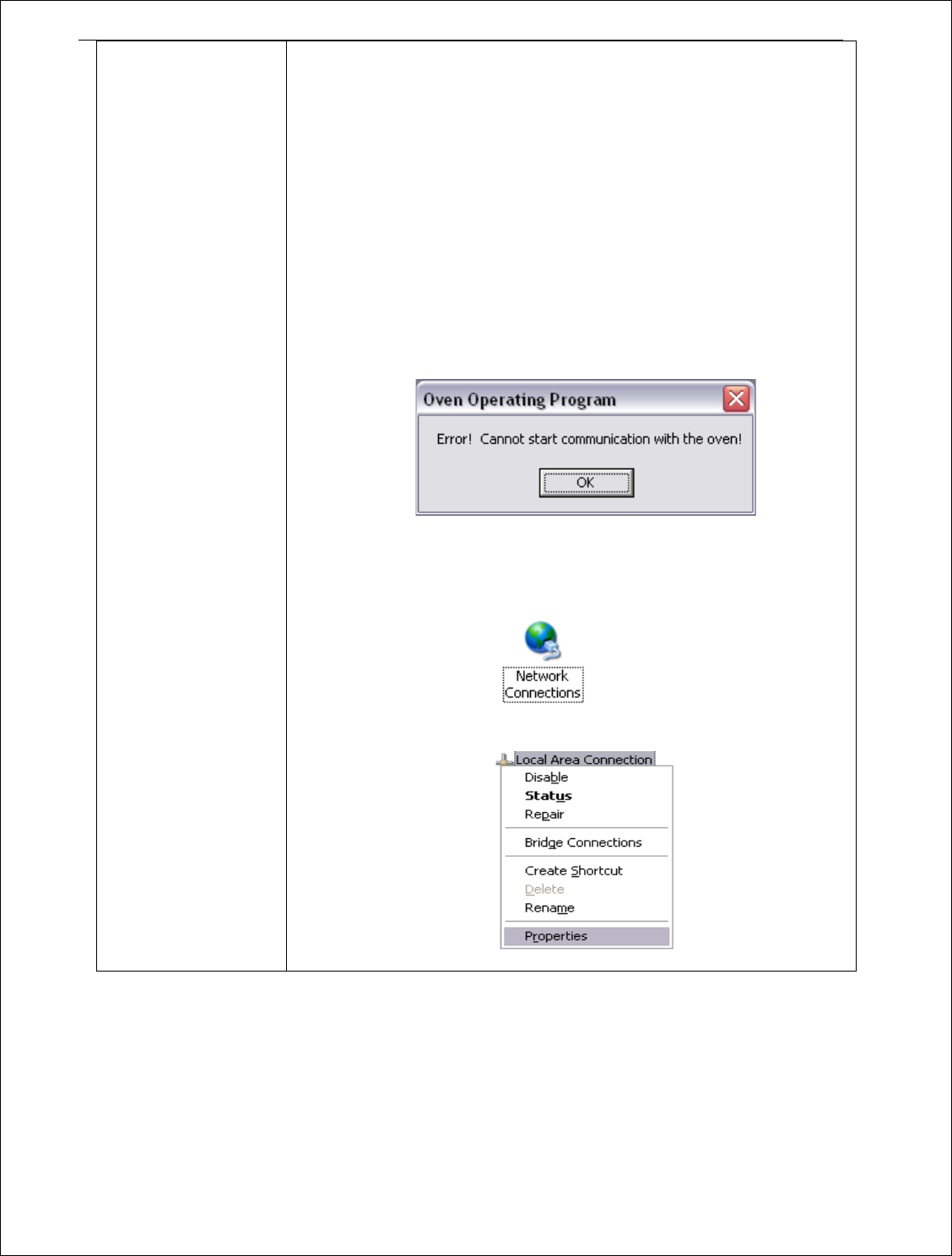

如果计算机的 IP 地址没有正确设置，或网线没有连接，或 HC2 控制板
的电源关闭，会显示以下出错信息。
按照以下步骤设置计算机的 IP 地址。
选择网络连接窗口：
开始→控制面板→网络连接
双击图标。
点击鼠标右键，选择本地连接的属性。
