NSVS培训资料.pdf - 第26页
Science And Technology 2010-1-19 JT 何隆海 二电气部分 5 ）相序开关 我们设备上使用 DPA51 型 相序开关。（功能接近于中 间继电器） 当三相相序正常时，只有电 源指示亮灯； 当相序不对时，电源指示与 常开点指示灯同时点亮。常 闭触点断开，常开触点闭合。 当接入 JT NS/VS 设备的电 源相序错误时，设备会有风 机电源故障的报警。 电源指示 常开点
Science And Technology
2010-1-19 JT 何隆海
二电气部分

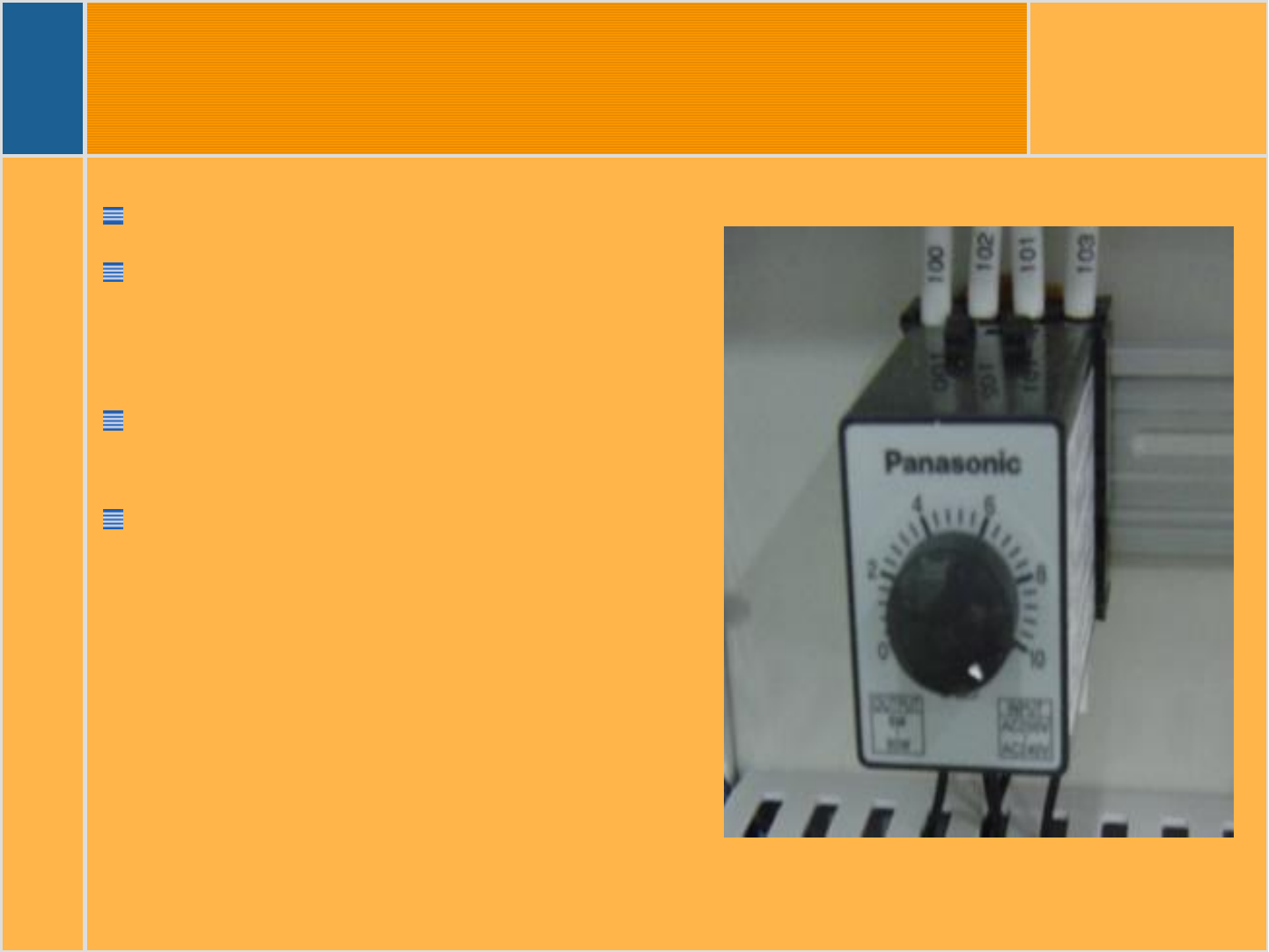

4）调速器
我们NS/VS调宽窄的调速
器，型号：MGSDB2或
DV1204
原理：通过改变输入到马达
的电压大小而改变马达转速。
其中1，2脚为输入电源；
4，5脚为马达速度反馈信
号；6，3脚控制速度（在
JT回流炉上串有电位
器）；7，8脚控制马达方
向。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
5）相序开关
我们设备上使用DPA51型
相序开关。（功能接近于中
间继电器）
当三相相序正常时，只有电
源指示亮灯；
当相序不对时，电源指示与
常开点指示灯同时点亮。常
闭触点断开，常开触点闭合。
当接入JT NS/VS设备的电
源相序错误时，设备会有风
机电源故障的报警。
电源指示
常开点
Science And Technology
2010-1-19 JT 何隆海
二电气部分
6）编码器
编码器工作原理：将机械位移或者
机械旋转信号转换为电信号输出
我们回流焊上使用OSS-036-2HC
（360P/R）型号编码器用来测速
其中红RED+24V，黑Black为0V；
绿Green或蓝Blue为Signal A，白
white为Signal B（我们用Signal A）
编码器使用连轴器与主传动轴连
接，当编码器信号线受干扰或者连
轴器连接转动不良时，会导致速度
异常。
