Science And Technology 2010-1-19 JT 何隆海 二电气部分 7 ）光电开关 俗称光眼，当感应到物 体时，会输出一个信号 在我们回流炉上使用的 HP300-D1 型 棕色为 +24V ，蓝色为 OV 。黑色为输出信号 当感应到物体时，棕色 对黑色线会有 24V 电压
Science And Technology
2010-1-19 JT 何隆海
二电气部分
6）编码器
编码器工作原理：将机械位移或者
机械旋转信号转换为电信号输出
我们回流焊上使用OSS-036-2HC
（360P/R）型号编码器用来测速
其中红RED+24V，黑Black为0V；
绿Green或蓝Blue为Signal A，白
white为Signal B（我们用Signal A）
编码器使用连轴器与主传动轴连
接，当编码器信号线受干扰或者连
轴器连接转动不良时，会导致速度
异常。
Science And Technology
2010-1-19 JT 何隆海
二电气部分
7）光电开关
俗称光眼，当感应到物
体时，会输出一个信号
在我们回流炉上使用的
HP300-D1型
棕色为+24V，蓝色为
OV。黑色为输出信号
当感应到物体时，棕色
对黑色线会有24V电压
Science And Technology
2010-1-19 JT 何隆海
二电气部分

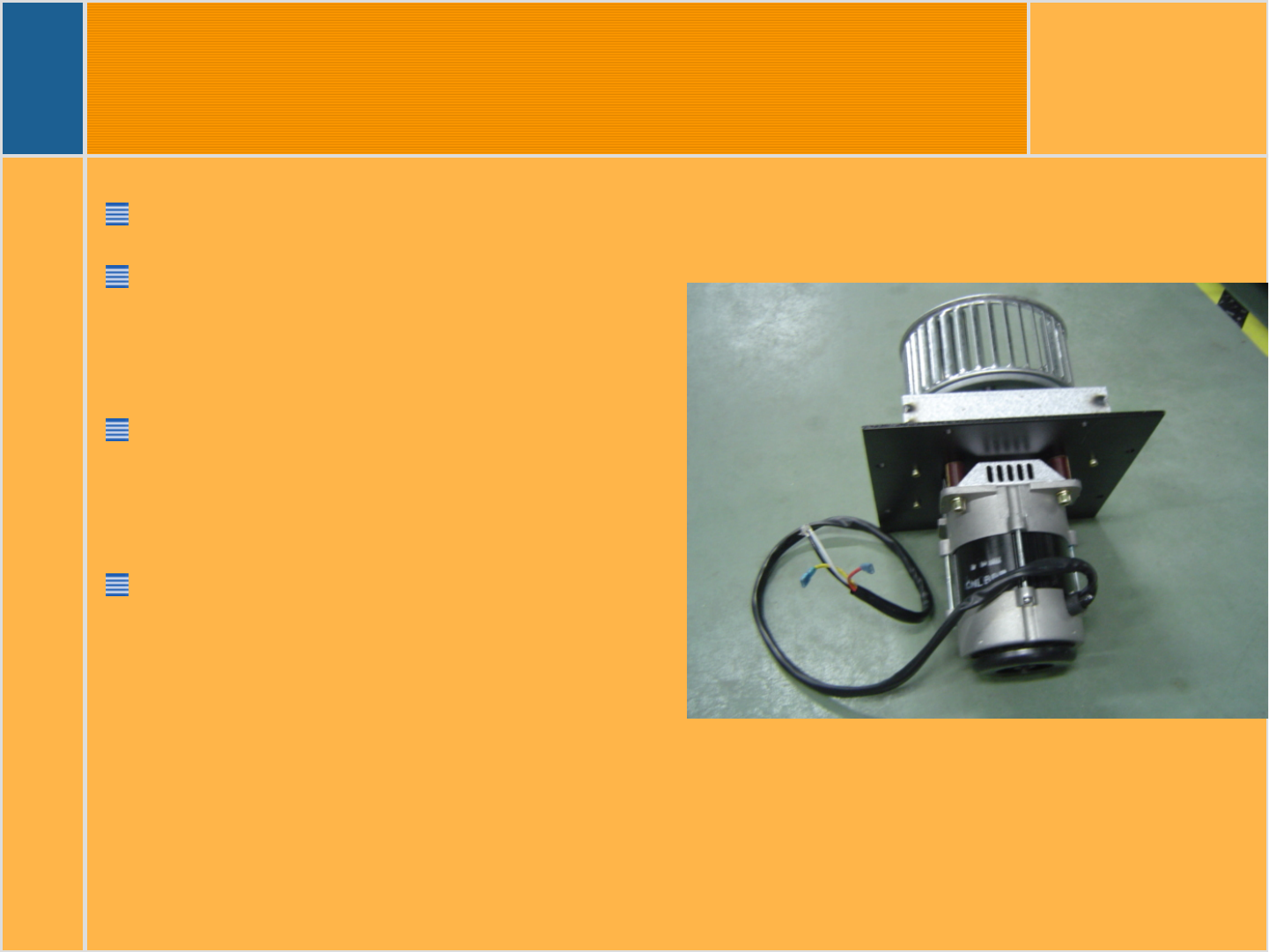

8）热风马达
热风马达加风轮，利用
热风循环，使炉膛内温
度均匀
正常情况，工作绕组电
阻约为30欧姆，启动绕
组阻值约为50欧姆
热风马达内有热敏电
阻，如果马达温度过高
会导致线圈开路。所以
有时候马达拆下来冷却
一段时间又会恢复正常。
