第 1 章 站的各部 第 4 部 CP- 733 E/74 3ME/743 E 机械手册 4-1-46 Edition 2. 0 2. 用手转动旋转支架，选 择吸嘴 6 。确 认此时放大器 的反应如下图所示。 12 3 1 2 OFF 3 ON ON 1 2 3 4 5 6 No. 0 1= OFF 8 9= ON 13ST C7SM4044S 3. 再次用手转动旋转支架 ，选择吸嘴 2 。确认此时放大器的 反应如下图所示。 1 2 O…
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-45 CP-733E/743ME/743E 机械手册
6. 将调整治具（13st 用）安装到 13st，14st 贴装工作头上。
C7SM4060S
ADCPJ8030 (CP-733E)
ADGPJ8050 (CP-743ME,CP-743E)
13 st
13 st
14 st
15 st
注意
注意注意
注意)
))
) 在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。
在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。
在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。
7. 上下左右调整传感器托座的位置，使之能够顺利地进入治具块凹槽。
C7SM4061S
1.14.2
1.14.2 1.14.2
1.14.2 传感器的动作确认
传感器的动作确认传感器的动作确认
传感器的动作确认
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警
警警
警
告
告告
告
作业前必须要切断
作业前必须要切断作业前必须要切断
作业前必须要切断 200V
200V200V
200V 电源。
电源。电源。
电源。
凸轮轴在初始位置
凸轮轴在初始位置凸轮轴在初始位置
凸轮轴在初始位置(0
(0(0
(0 度
度度
度)
))
)以外的情况下，因为弹簧弹力的作用，会发生
以外的情况下，因为弹簧弹力的作用，会发生以外的情况下，因为弹簧弹力的作用，会发生
以外的情况下，因为弹簧弹力的作用，会发生
回转。
回转。回转。
回转。
在机器内部作业时，请充分注意安全。
在机器内部作业时，请充分注意安全。在机器内部作业时，请充分注意安全。
在机器内部作业时，请充分注意安全。
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-46 Edition 2.0
2. 用手转动旋转支架，选择吸嘴 6。确认此时放大器的反应如下图所示。
123
1
2
OFF
3
ON
ON
1
2
3
4
5
6
No.
0 1= OFF
8
9= ON
13ST
C7SM4044S
3. 再次用手转动旋转支架，选择吸嘴 2。确认此时放大器的反应如下图所示。
1
2
OFF
3
ON
C7SM4045S
1
2
3
4
5
6
OFF
123
No.
0 1= OFF
8
9= ON
13ST
4. 选择其他吸嘴时，确认传感器能够按照下表检测。
1
2
3
4
5
6
1
ON
OFF
OFF
ON
OFF
ON
2
OFF
ON
OFF
ON
ON
OFF
3
OFF
OFF
ON
OFF
ON
ON
T001S
0 1= OFF
8
9= ON
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-47 CP-733E/743ME/743E 机械手册
1.14.3
1.14.31.14.3
1.14.3

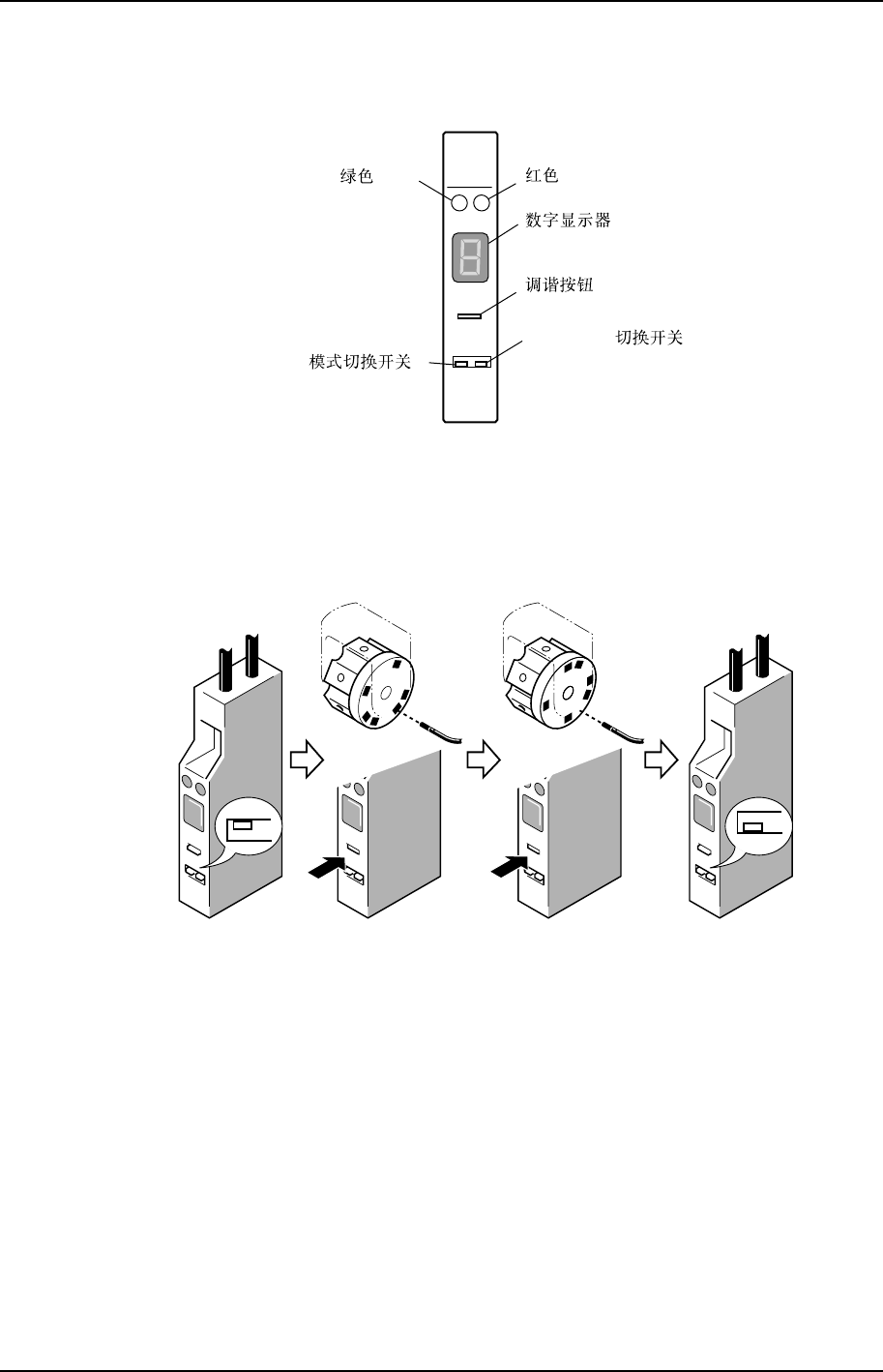

传感器放大器的调整
传感器放大器的调整传感器放大器的调整
传感器放大器的调整
SO
DELAY
TUNING
SET D-ON
RUN L-ON
HPY-T1
LED
LED
L-ON/D-ON
C7SM4046S
拆下放大器的面板进行以下的设定。
注意
注意注意
注意)
))
) 注意不要让放大器的面板掉进机器内。
注意不要让放大器的面板掉进机器内。注意不要让放大器的面板掉进机器内。
注意不要让放大器的面板掉进机器内。
将吸嘴种类确认传感器放大器的 L-ON/D-ON 切换开关设置为 L-ON。
SET
RUN
C7SM4047S
(1) (2) (3) (4)
1. 将放大器的模式切换开关设置到“SET”。
2. 将传感器的光轴对著暗部，按「TUNING」按钮。
3. 将传感器的光轴对著明部，按「TUNING」按钮。
4. 将模式切换开关回复到“RUN”。
根据数字显示确定传感器的灵敏度。
0~1 安定遮光区域 8~9安定进光区域
若显示为安定区域则设定完成
5. 前项的显示不是安定区域时，则确认以下各项。
•确认放大器与光缆线的连接。
•确认传感器的安装位置。
