- 88 - REF .NO N OTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400-94219 F PI_ FRON T_ ASSY ＦＰＩ フロント組 1 2 400-94221 F PI_ BRACKET_FRONT_ASSY ＦＰＩ ブラケットフロント組 (2) 3 S M -603 040 2-TN BO LT M3 X4 六角穴付きボルト (6) 4 WP-0 3 20501-S…
- 87 -

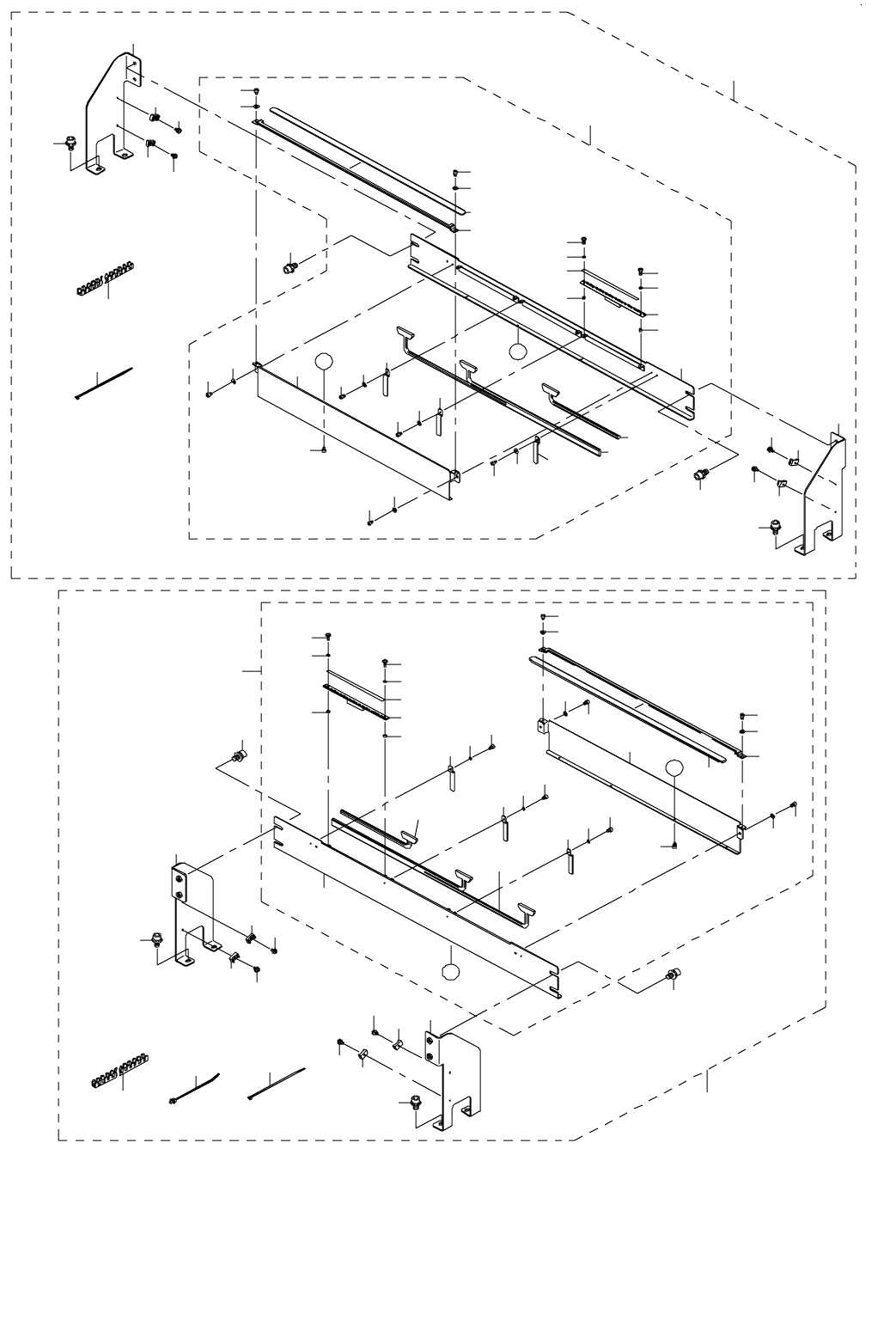

44.FPI COMPONENTS
ＦＰＩ 関係
49
34
36
37
35
36
37
32
33
39
40
38
41
42
43
44
44
43
42
45
47
46
39
38
40
32
33
48
55
55
A
32
A
17
15
7
6
5
6
5
8
9
10
10
9
14
16
18
15
17
16
11
13
12
12
13
11
40
39
38
12
13
11
19
20
26
26
25
26
25
25
5
B
B
4
3
21
21
25
26
1
2
30
31
54
27
28
29
57
50
51
53
52
52
53
51
53
52
56
53
52
24
22
23
24
- 88 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94219 FPI_FRONT_ASSY
ＦＰＩ フロント組
1
2 400-94221 FPI_BRACKET_FRONT_ASSY
ＦＰＩ ブラケットフロント組
(2)
3 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(6)
4 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
5 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
6 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
7 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
8 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
9 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
10 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(3)
11 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(3)
12 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
13 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
14 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
15 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
16 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
17 400-47371 FPI_BRACKET
ＦＰＩ ブラケット
(1)
18 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
19 400-93064 FPI-LED 1 CABLE(F) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｆ）組
(1)
20 400-93065 FPI-LED 2 CABLE(F) ASM
ＦＰＩ − ＬＥＤ ２ケーブル（Ｆ）組
(1)
21 HX-0029400-00 FIXED BASE
固定ベース
(4)
22 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
23 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.84)
24 HX-0044000-00 CABLE BAND
束線バンド
(4)
25 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
26 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
27 400-84711 FPI_BRACKET_L
ＦＰＩ ブラケット Ｌ
(2)
28 400-84712 FPI_BRACKET_R
ＦＰＩ ブラケット Ｒ
(2)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
30 400-94220 FPI_REAR_ASSY
ＦＰＩ リア組
1
31 400-94222 FPI_BRACKET_REAR_ASSY
ＦＰＩ ブラケットリア組
(2)
32 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
33 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(3)
34 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(3)
35 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
36 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
37 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
38 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワツシヤ
(6)
39 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
40 400-47371 FPI_BRACKET
ＦＰＩ ブラケット
(1)
41 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
42 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(6)
43 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
44 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
45 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
46 SM-6030402-TN BOLT M3X4
六角穴付きボルト
(2)
47 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
(2)
48 400-93066 FPI-LED 1 CABLE(R) ASM
ＦＰＩ − ＬＥＤ １ケーブル（Ｒ）組
(1)
49 400-93067 FPI-LED 2 CABLE(R) ASM
ＦＰＩ − ＬＥＤ ２ケーブル（Ｒ）組
(1)
50 400-84712 FPI_BRACKET_R
ＦＰＩ ブラケット Ｒ
(2)
51 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
52 HX-0029400-00 FIXED BASE
固定ベース
(4)
53 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
54 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(0.84)
55 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
56 400-84711 FPI_BRACKET_L
ＦＰＩ ブラケット Ｌ
(2)
57 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(4)
- 89 -
45.CVS COMPONENTS(LF/RR)
ＣＶＳ 関係（ＬＦ ／ ＲＲ）
4
6
6
7
7
7
8
12
12
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
12
3
5
6
9
9
9
9
1
20
2
21
19
