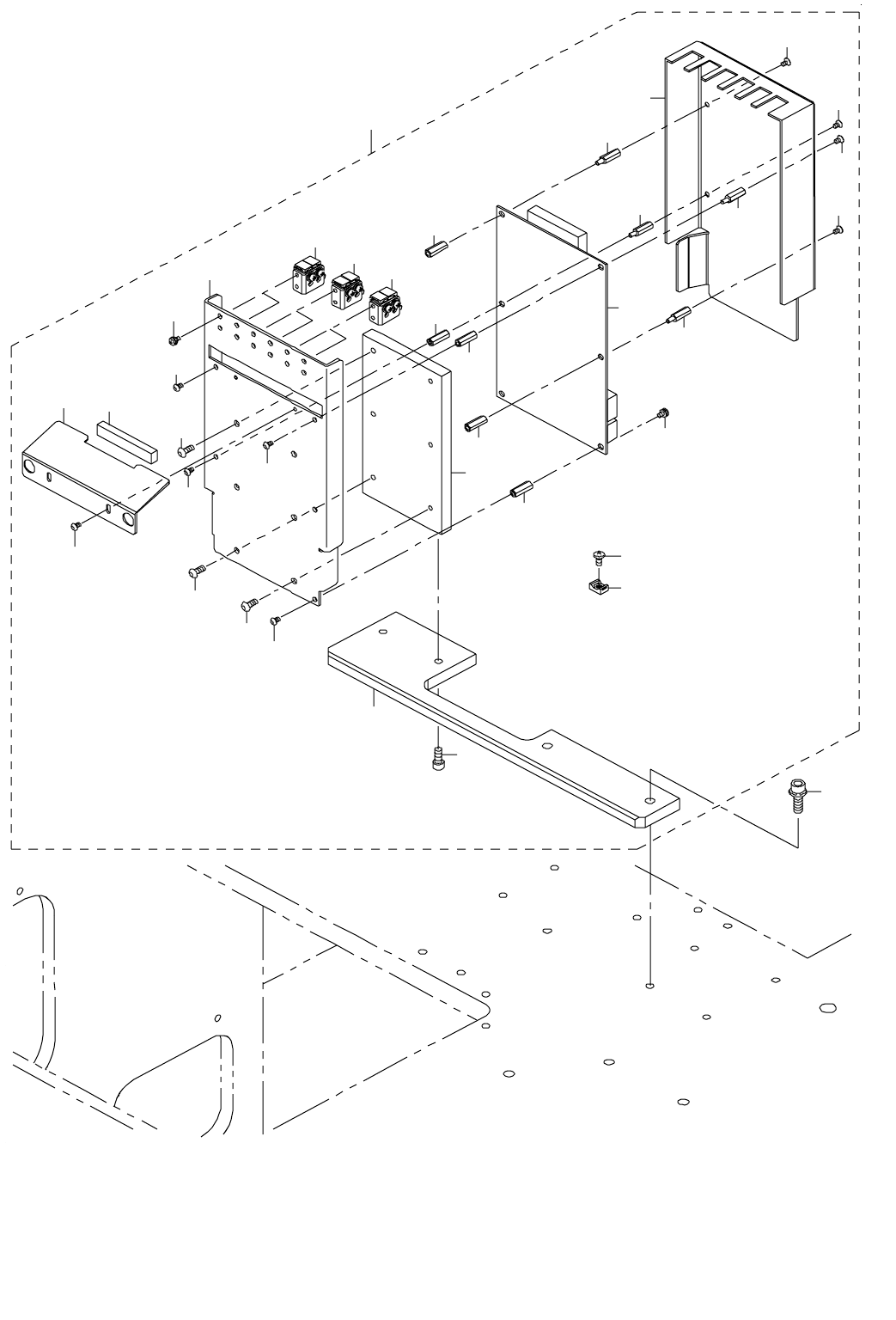

45.CVS COMPONENTS(LF/RR)
ＣＶＳ 関係（ＬＦ ／ ＲＲ）
4
6
6
7
7
7
8
12
12
10
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
12
3
5
6
9
9
9
9
1
20
2
21
19
- 90 -
NOTE( 注記 ) #01....INSTALLATION DIRECTION VARY ステーションが異なると、取付向きが変わります。
IF THE STATION IS DIFFERENT.
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-19134 CVS UNIT LF
ＣＶＳ ユニット ＬＦ
2
2
#01
401-19136 CVS STAND FLRR
ＣＶＳ スタンド ＦＬＲＲ
(1)
3 400-99514 CVS BASE P
ＣＶＳ ベース Ｐ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳ ブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10 丸ねじ Ｍ ４ Ｌ ＝１０ (6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS COVER
ＣＶＳ カバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(6)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
16 401-05840 CVS PCB COVER
ＣＶＳ 基板カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(12)
20 400-95117 CVS PCB ASM.
ＣＶＳ 基板組
(1)
21 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
8
