Ref No. Remarks R 1 Q'ty 84-G 下受けピン自動交換ユニット:NPM-TT2 Support Pin Automatic Change Unit:NPM -TT 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA008316AA Part Nam e 備 考 セク ション No . PARTS LIST…
84-G
下受けピン自動交換ユニット:NPM-TT2
Support Pin Automatic Change Unit:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA008316AA
セクションNo.
PARTS LAYOUT
Section No.
--
O269
( KMTKA008316AA-00-7 )
Ref
No.
Remarks R
1
Q'ty
84-G
下受けピン自動交換ユニット:NPM-TT2
Support Pin Automatic Change Unit:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA008316AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Support Pin Automatic Change
1
1 N610145493AA
PLATE
4
2 N210170479AB
STOPPER
4
3 N210170480AB
SPACER
8
4 N510050257AA CF-405ZE
BOLT
8
5 N510067828AA Ultra Low Head Cap Screw M4X16-A2-50
O270
--
( KMTKA008316AA-00-7 )

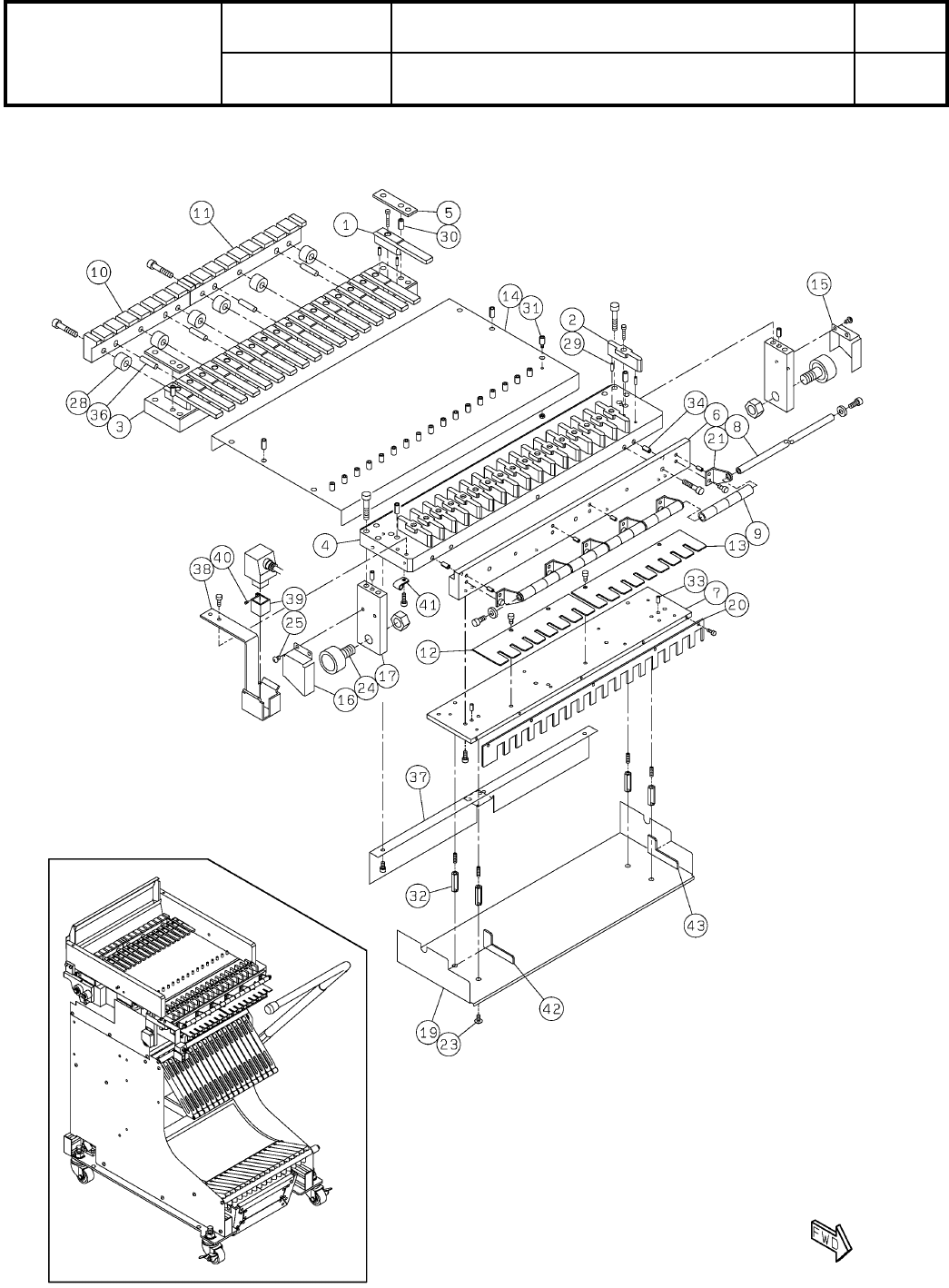

85-A
交換台車(17連):NPM
Feeder Cart(17 Rows):NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610060938AB
セクションNo.
PARTS LAYOUT
Section No.
--
O271
( KN610060938AB-00-1 )
