Ref No. Remarks R 1 Q'ty 102 ヘッド無しアタッチメント :NPM-D 2 Headless Attachment:NPM -D2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610157969AB Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 …

100%1 / 560
102
ヘッド無しアタッチメント:NPM-D2
Headless Attachment:NPM -D2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610157969AB
セクションNo.
PARTS LAYOUT
Section No.
--
O315
( KN610157969AB-02 )
Ref
No.
Remarks R
1
Q'ty
102
ヘッド無しアタッチメント:NPM-D2
Headless Attachment:NPM -D2
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157969AB
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
POST
2
1 N210127161AA
BRACKET
1
2 N210128460AA
COVER
1
3 N210130609AB
PLATE
1
4 N210186530AB
SCREW
4
5 N510045431AA
Cross recessed pan head machine screw with RPW M3X5-4.8 A2S
BOLT
2
6 N510041334AA
Hexagon head bolt Best class M5X40-6g 4T A2J (Trivalent)
SPACER
2
7 N510031805AA CB-530E
WASHER
2
8 N210118728AA
BOLT
2
9 N510002011AA SRBS-M4X10
BOLT
2
10 N510001803AA SRBS-M4X12
BOLT
2
11 N510022475AA SRBS-M3X6
O316
--
( KN610157969AB-02 )

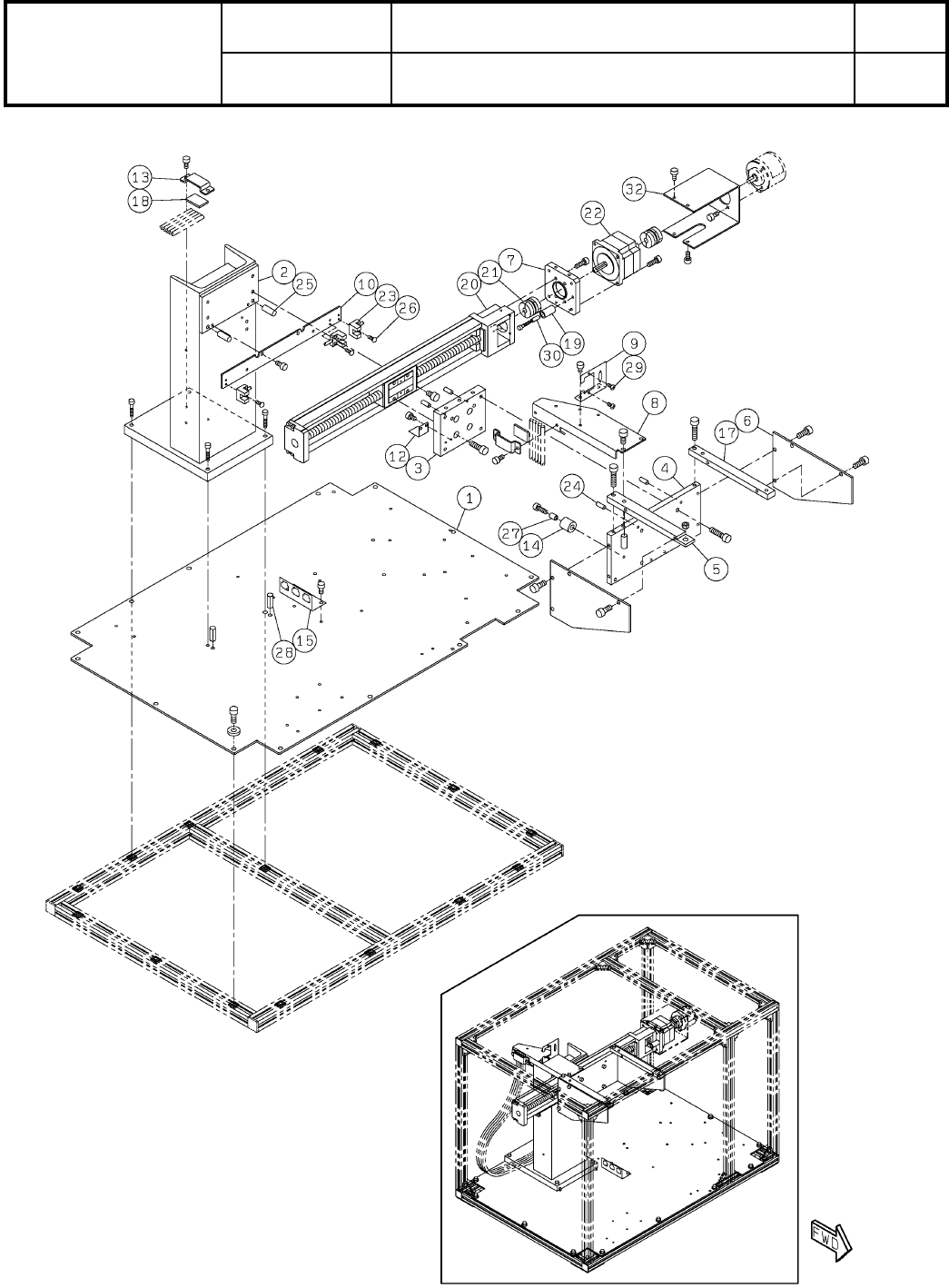

103-A
本体キット
Main Body Kit
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610124456AC
セクションNo.
PARTS LAYOUT
Section No.
--
O317
( KN610124456AC-01-1 )
