- 42 - RE F.NO NOTE PART NO D E S C R I P T I O N 品 名 Q ty 1 400 -987 91 A SM_C O V ER _S UL_X L カバー＿ ＳＵＬ ＿ ＸＬ 組 1 2 400 -938 17 C O VER_S UL_XL カバー＿ ＳＵＬ ＿ ＸＬ (1 ) 3 SL-60 6129 2-T N SCRE W 座金付き六角穴ボルト (2 ) 4 NM- 30608 10…
- 41 -

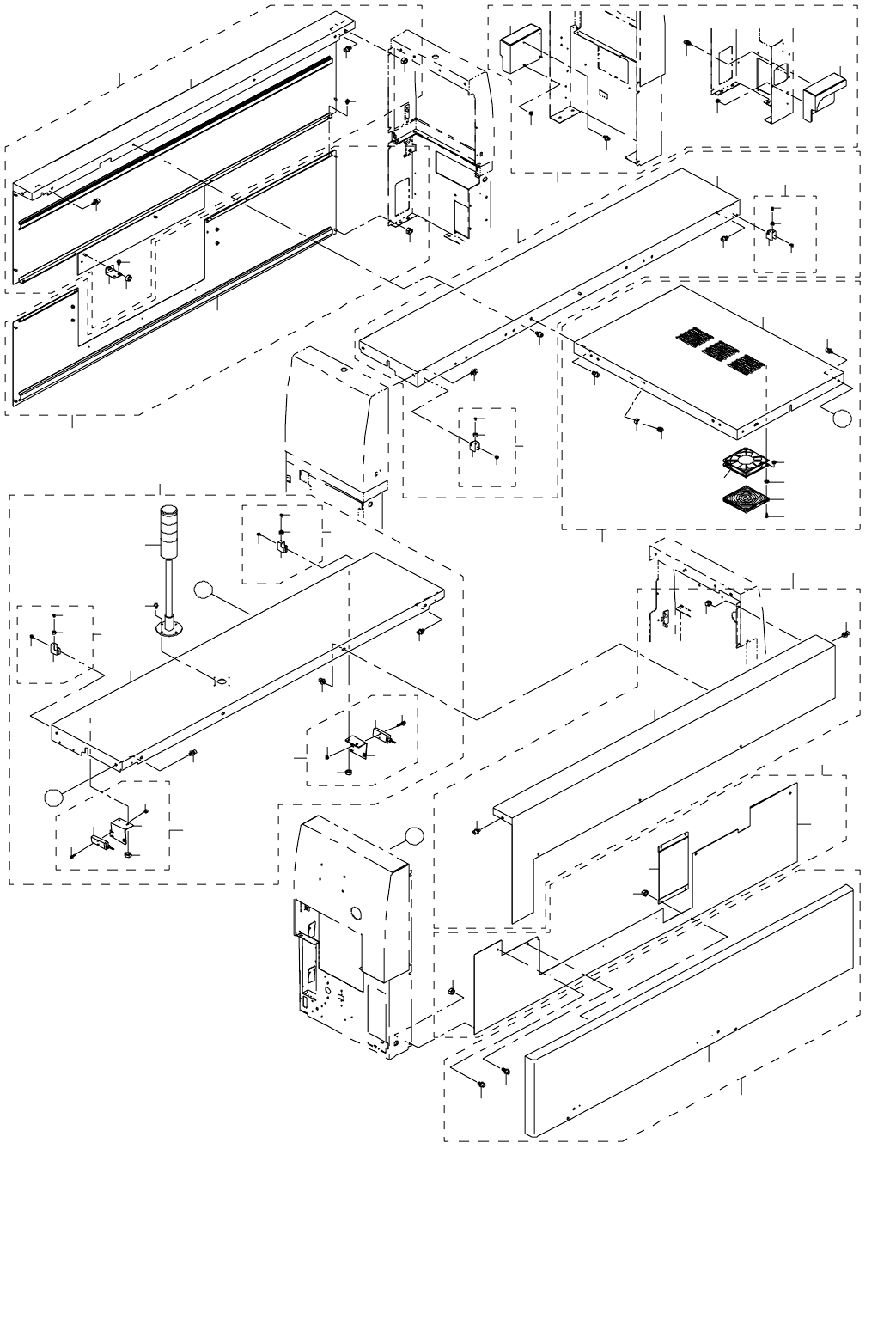

21.COVER COMPONENTS(9)(TYPE XL)
カバー関係（９）（ＸＬ 仕様）
2
10
11
11
7
6
8
18
19
24
5
20
21
29
34
26
33
27
36
3
3
37
37
37
41
42
39
40
38
41
42
39
40
38
46
47
47
47
49
56
50
51
48
55
61
62
60
59
58
12
1
9
32
4
25
35
28
58
59
60
61
62
A
A
43
23
B
22
52
57
52
57
54
17
29
B
30
31
53
14
16
15
13
66
65
67
67
66
64
63
45
44
- 42 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-98791 ASM_COVER_SUL_XL
カバー＿ ＳＵＬ ＿ ＸＬ 組
1
2 400-93817 COVER_SUL_XL
カバー＿ ＳＵＬ ＿ ＸＬ
(1)
3 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
4 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
6 400-93820 COVER_SPT_BAR_L_XL カバーサポートバー＿ Ｌ ＿ ＸＬ (3)
7 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(3)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
9 400-98792 ASM_COVER_SUR_XL
カバー＿ ＳＵＲ ＿ ＸＬ 組
1
10 400-93818 COVER_SUR_XL
カバー＿ ＳＵＲ ＿ ＸＬ
(1)
11 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
12 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ ６
(4)
13 400-98808 ASM_CABLE_SIDE_COVER
ケーブルサイドカバー組
1
14 400-97773 CABLE_SIDE_COVER
ケーブルサイドカバー
(1)
15 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
16 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
17 400-98793 ASM_COVER_SMR_XL
カバー＿ ＳＭＲ ＿ ＸＬ 組
1
18 400-93816 COVER_SMR_XL
カバー＿ ＳＭＲ ＿ ＸＬ
(1)
19 NM-3060810-SF NUT M6 フランジ付きナット Ｍ ６ (4)
20 400-93700 SIDE_COVER
サイドカバー
(1)
21 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
22 400-98794 ASM_COVER_SML_XL
カバー＿ ＳＭＬ ＿ ＸＬ 組
1
23 400-93815 COVER_SML_XL
カバー＿ ＳＭＬ ＿ ＸＬ
(1)
24 NM-3060810-SF NUT M6
フランジ付きナット Ｍ ６
(4)
25 400-98795 ASM_COVER_CUC_XL
カバー＿ ＣＵＣ ＿ ＸＬ 組
1
26 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(6)
27 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
(6)
28 400-93806 COVER_CUC_XL
カバー＿ ＣＵＣ ＿ ＸＬ
(1)
29 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
30 HX-0029400-00 FIXED BASE 固定ベース (5)
31 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(5)
32 400-92440 BASIC FAN ASM
ファンクミ
(3)
33 NM-3034000-SF FLANGE NUT
フランジナット Ｍ ３
(6)
34 HM-0010100-10 FILTER
フィルター
(3)
35 400-98796 ASM_COVER_CUL_XL
カバー＿ ＣＵＬ ＿ ＸＬ 組
1
36 400-93807 COVER_CUL_XL
カバー＿ ＣＵＬ ＿ ＸＬ
(1)
37 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
38 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
39 400-49671 COVER CUSHION
カバークッション
(1)
40 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
41 400-93701 STOPPER_SUPPORT
ストッパーサポート
(1)
42 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
43 400-98797 ASM_COVER_CUR_XL カバー＿ ＣＵＲ ＿ ＸＬ 組 1
44 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
45 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
46 400-93808 COVER_CUR_XL
カバー＿ ＣＵＲ ＿ ＸＬ
(1)
47 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
48 400-93775 ASM_SAFETY_SW_F
セーフティスイッチ Ｆ 組
(1)
49 400-93690 SAFETY_SW_BR_F
セーフティスイッチ＿ ＢＲ ＿ Ｆ
(1)
50 400-02254 COVER OPEN SW CABLE ASM
カバーオープン ＳＷ ケーブル組
(1)
51 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
52 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
53 400-93776 ASM_SAFETY_SW_R
セーフティスイッチ Ｒ 組
(1)
54 400-93691 SAFETY_SW_BR_R
セーフティスイッチ＿ ＢＲ ＿ Ｒ
(1)
55 400-02254 COVER OPEN SW CABLE ASM
カバーオープン ＳＷ ケーブル組
(1)
56 SL-6042042-TN SCREW 座金付き六角穴ボルト (2)
57 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
58 400-93774 ASM_STOPPER_SUPPORT
ストッパーサポート組
(2)
59 400-93701 STOPPER_SUPPORT
ストッパーサポート
(1)
60 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(2)
61 400-49671 COVER CUSHION
カバークッション
(1)
62 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
63 400-99497 ASM_T_FEEDER_SIDE_COVER_R
Ｔ ＿フィーダーサイドカバー Ｒ 組
1
64 400-97765 T_FEEDER_SIDE_COVER_RL
Ｔ ＿フィーダーサイドカバー ＲＬ
(1)
65 400-97766 T_FEEDER_SIDE_COVER_RR
Ｔ ＿フィーダーサイドカバー ＲＲ
(1)
66 NM-3040520-SF FLANGE NUT M4
フランジナット
(4)
67 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
- 43 -
22.COVER COMPONENTS(10)(TYPE XL)
カバー関係（１０）（ＸＬ 仕様）
6
8
8
9
9
10
11
12
13
16
15
24
18
18
18
18
24
21
17
23
22
19
14
26
3
27
7
31
30
30
29
29
28
36
36
37
34
40
41
41
39
38
64
64
43
44
63
43
44
5455
56
68
69
69
70
71
70
71
72
66
72
65
48
49
49
46
50
51
52
53
47
60
61
62
67
67
59
59
42
25
20
37
67
1
A
A
45
2
58
57
33
32
4
5
6
31
35
39
59
59
5455
67
66
