- 52 - REF .NO N O TE PART NO D E S C R I P T I O N 品 名 Q ty 1 400-93895 Y_ SENSO R_BR_ F_ ASM Ｙ センサブラケット Ｆ 組 1 2 400-93878 Y_ SENSO R_BR Ｙ ＿センサ＿ ＢＲ (1) 3 400-92477 Y- LM T SENSOR ASM Ｙ マイナスリミットセンサ組 (1) 4 400-92480 Y N E…
- 51 -
26.X-Y COMPONENTS(2)
Ｘ − Ｙ 関係（２）
7
9
8
3
2
4
5
10
6
1
12
13
14
16
17
18
15
19
19
20
20
21
21
23
23
24
25
26
22
26
24
25
22
27
27
22
26
23
24
25
27
27
22
25
24
26
23
28
28
28
11
30
29
28
30
29
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93895 Y_SENSOR_BR_F_ASM
Ｙ センサブラケット Ｆ 組
1
2 400-93878 Y_SENSOR_BR
Ｙ ＿センサ＿ ＢＲ
(1)
3 400-92477 Y- LMT SENSOR ASM
Ｙ マイナスリミットセンサ組
(1)
4 400-92480 Y NEAR SENSOR ASM
Ｙ 近傍センサ組
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
6 400-93896 Y_SENSOR_BR_R_ASM
Ｙ センサブラケット Ｒ 組
1
7 400-93878 Y_SENSOR_BR
Ｙ ＿センサ＿ ＢＲ
(1)
8 400-92478 Y+ LMT SENSOR ASM
Ｙ プラスリミットセンサ組
(1)
9 400-92479 Y++ LMT SENSOR ASM
Ｙ プラスプラスリミットセンサ組
(1)
10 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
11 400-93897 YL_ORG_SENSOR_BR_ASM
ＹＬ 原点センサブラケット組
1
12 400-93880 Y_ORG_SENSOR_BR
Ｙ ＿原点＿センサ＿ ＢＲ
(1)
13 400-02171 YL ORG SENS ASM
ＹＬ 原点センサ組
(1)
14 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
15 400-93898 YR_ORG_SENSOR_BR_ASM
ＹＲ 原点センサブラケット組
1
16 400-93880 Y_ORG_SENSOR_BR
Ｙ ＿原点＿センサ＿ ＢＲ
(1)
17 400-02172 YR ORG SENS ASM
ＹＲ 原点センサ組
(1)
18 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
19 400-48027 MAGNETIC SCALE Y
マグネスケール Ｙ
2
20 400-93881 Y_MSC_GUARD_L
Ｙ マグネスケールガード Ｌ
2
21 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
10
22 400-93899 Y_STOPPER_ASM
Ｙ ストッパ組
4
23 400-93882 Y_STOPPER
Ｙ ＿ストッパ
(1)
24 400-63714 X_STOPPER_RUBBER
Ｘ ストッパラバー
(2)
25 E2779-721-000 STOPPER COLLAR
ストッパカラー
(8)
26 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
27 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
8
28 E2333-715-000 CAUTION SEAL
注意シール
4
29 400-71326 Y_LM_GUIDE_L
Ｙ ＿ ＬＭ ガイド Ｌ
2
30 SM-6052002-TN BOLT
六角穴ボルト
50
- 53 -

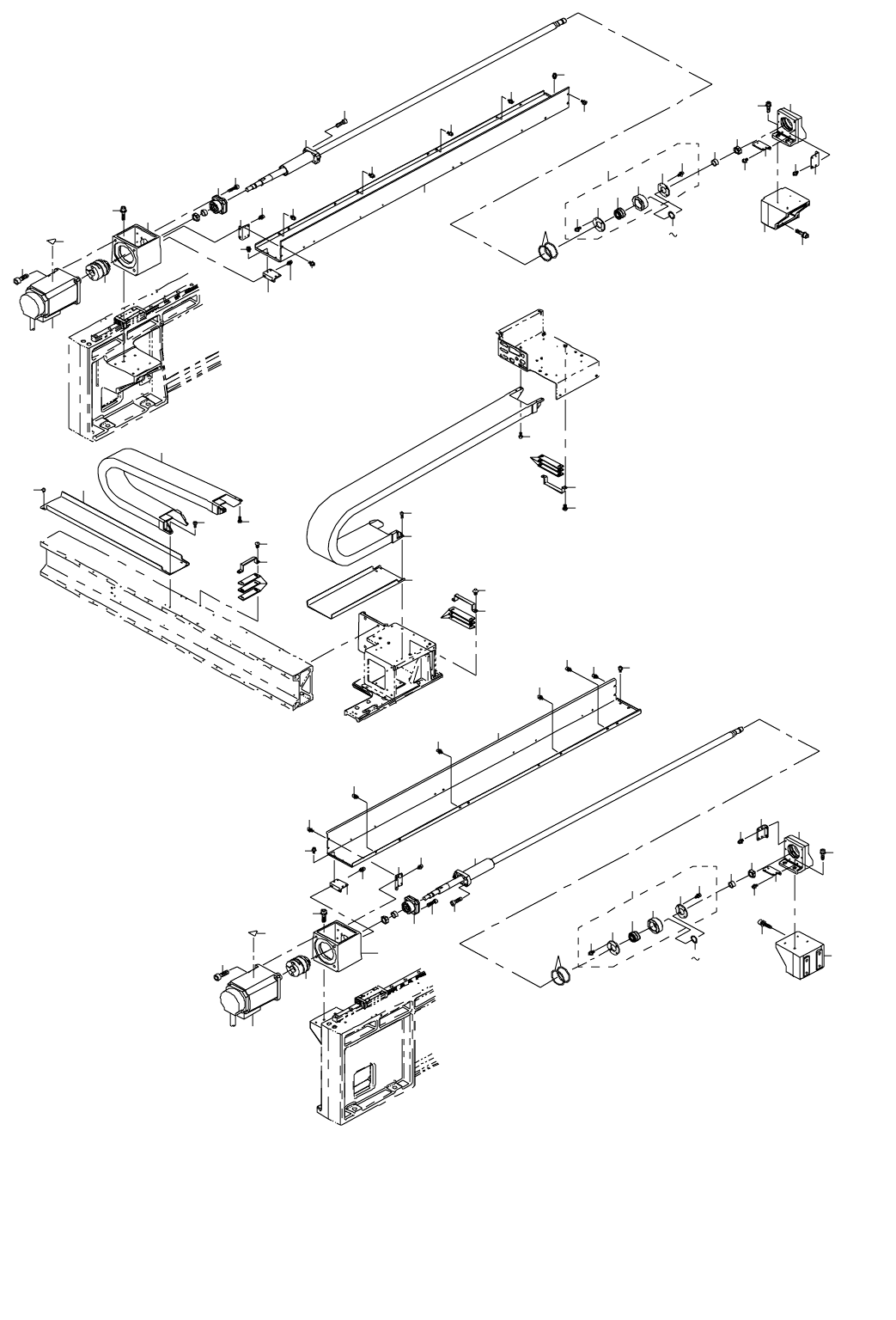

27.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
2
4
5
6
7
2
1
4
6
7
9
8
9
11
11
12
12
13
13
14
14
18
20
21
22
23
24
24
25
26
27
27
29
30
31
31
32
32
28
29
30
31
31
32
32
28
33
33
34
34
35
38
35
38
10
39
41
10
41
39
39
41
39
41
39
41
41
39
41
41
41
41
41
41
41
41
41
41
8
39
40
40
5
41
41
19
18
20
19
16
15
17
1
41
39
41
41
41
41
41
3
42
3
42
