3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2 3.8 X-syöttömoduulit malleihin SIPLACE SX1/SX2 Oh jelmistoversiosta SR.710.0 alkaen Painos 12/2016 146 3.8.1.4 Moduulin SIPLACE SmartFeeder rakenne Seuraavassa kuv…
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.8 X-syöttömoduulit malleihin SIPLACE SX1/SX2
145
3.8.1.3 SIPLACE X -syöttömoduulien rakenne
Seuraavassa kuvassa on nähtävissä SIPLACE X -syöttömoduulien rakenne.
3

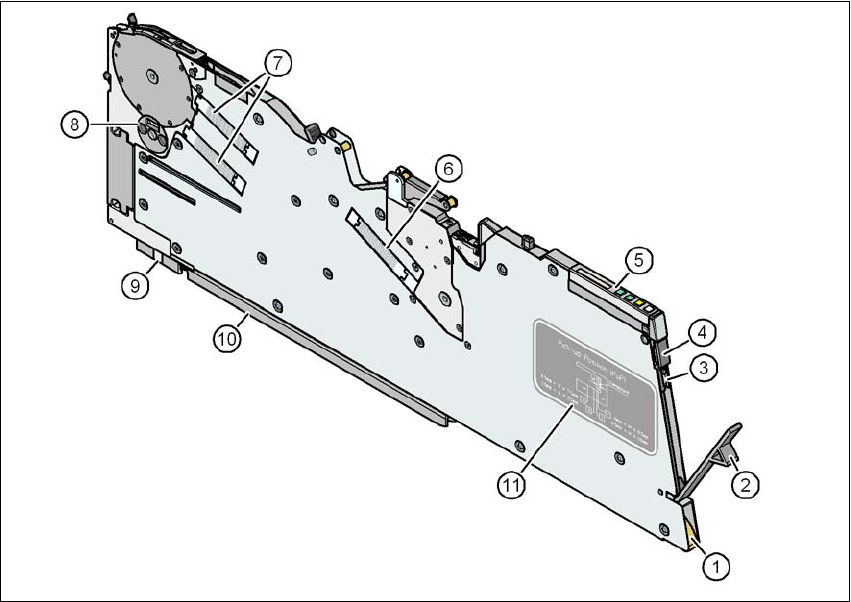

Kuva 3.8 - 1 SIPLACE X -syöttömoduuli
(1) Nauhanjohdekanavan sisäänmenoaukko, jossa nauhajousi
(2) Päällyskalvosäiliön luukku
(3) Poistokahva, lukittuna sisään
(4) Tilanäyttö
(5) Ohjauselementit LCD-näyttö
(6) Kalvon keinuvipu
(7) Nauhanjohdekanavan ulostuloaukko
(8) Etummainen liukujohde
(9) Taaempi liukujohde
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.8 X-syöttömoduulit malleihin SIPLACE SX1/SX2 Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016
146
3.8.1.4 Moduulin SIPLACE SmartFeeder rakenne
Seuraavassa kuvassa on nähtävissä SIPLACE SmartFeeder -moduulin rakenne.
3
Kuva 3.8 - 2 SIPLACE SmartFeeder
(1) Nauhanjohdekanavan sisäänmenoaukko, jossa nauhajousi
(2) Päällyskalvosäiliön luukku
(3) Poistokahva, lukittuna sisään
(4) Tilanäyttö
(5) Ohjauspaneelit - LED näyttö
(6) Kalvon keinuvipu
(7) Nauhanjohdekanavan ulostuloaukko
(8) Etummainen liukujohde
(9) Taaempi liukujohde
(1)
(2)
(3)
(4)
(5)
(6)
(8)
(9)
(7)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.710.0 alkaen Painos 12/2016 3.8 X-syöttömoduulit malleihin SIPLACE SX1/SX2
147
3.8.1.5 Tekniset tiedot - SIPLACE-nauhansyöttömoduulit
SIPLACE-nauhansyöttömoduulien pituus on yleensä 587 mm ja korkeus noin. 200 mm. Tekniset
tiedot on esitetty seuraavassa taulukossa.
Ulkonevat reunat saavat yltää enintään ≤ 3 mm nauhataskun yläreunan yläpuolelle. Ladontapään
törmäysvaara on hyvin pieni, koska SIPLACE-nauhansyöttömoduuleissa ei ole luukkuja, jotka
voisivat olla pystyasennossa, ja koska moduulit on myös ankkuroitu tiukasti paikalleen kompo-
nenttipöytään.
Nauhansyöttömoduuli Tuotenro P x K
[mm]
Leveys
[mm]
Paikoitus-
paikan
varaus
Syötön
askelpituus
[mm]
Maks.
nauhan
korkeus
[mm]
*a
SIPLACE SmartFeeder 4 mm X 00141368 587x200 10,8 1 1 1,1
varustettu liitosanturilla
00141388
SIPLACE SmartFeeder 2 x 8 mm X 00141269 587x200 22,6 2 1/2/4/8 3,5
varustettu liitosanturilla 00141289
SIPLACE SmartFeeder 8 mm X 00141370 587x200 10,8 1 1/2/4/8 3,5
varustettu liitosanturilla 00141390
SIPLACE SmartFeeder 12 mm X 00141371 587x200 22,6 24 - 16
*b
6,5
varustettu liitosanturilla 00141391
SIPLACE SmartFeeder 16 mm X 00141372 587x200 22,6 2 4 - 20
b
25
varustettu liitosanturilla 00141392
SIPLACE SmartFeeder 24 mm X
00141373 587x200 34,4 3 4 - 32
b
25
varustettu liitosanturilla
00141393
SIPLACE SmartFeeder 32 mm x
00141374 587x200 46,2 4 4 - 40
b
25
varustettu liitosanturilla
00141394
SIPLACE SmartFeeder 44 mm X
00141375 587x200 58,0 5 4 - 52
b
25
varustettu liitosanturilla
00141395
SIPLACE SmartFeeder 56 mm X
00141376 587x200 69,8 64 - 64
b
25
varustettu liitosanturilla 00141396
SIPLACE SmartFeeder 72 mm X 00141377
587x200 81,6 7 4 - 80
b
25
varustettu liitosanturilla 00141397
SIPLACE SmartFeeder 88 mm X 00141378
587x200 105,2 9 4 - 96
b
25
varustettu liitosanturilla 00141398
SIPLACE SmartFeeder 104mm X 00141379
587x200 128,9 11 4 - 96
b
25
varustettu liitosanturilla 00141399
Nauharullat halkaisija enintään 483 mm (19“)
Vaihtoaika ≤ 8 s
*)a 8 mm - paperinauhoissa paperin paksuus saa olla maks. 1,6 mm. Komponenttitaskun pituus saa olla nauhan kuljetussuun-
nassa enintään 51 mm.
*)b 4 mm:n askelin
