Provozní návod E by SIPLACE 2 Bezpečnost práce Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky 43 Obr. 2.2 - 3 Výstražný štítek na automatech (jednostranných) - s tanoviště 1 – W201, č. výrobku 03009338-01…
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
42
Obr. 2.2 - 2 Výstražný štítek na automatech (dvoustranných) - stanoviště 2
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 209
W 204
W 203
W-obecná-údržba
W-obecná-údržba
Provozní návod E by SIPLACE 2 Bezpečnost práce
Od verze softwaru SC 712.1 Vydání 05/2019 2.2 Výstražné štítky
43

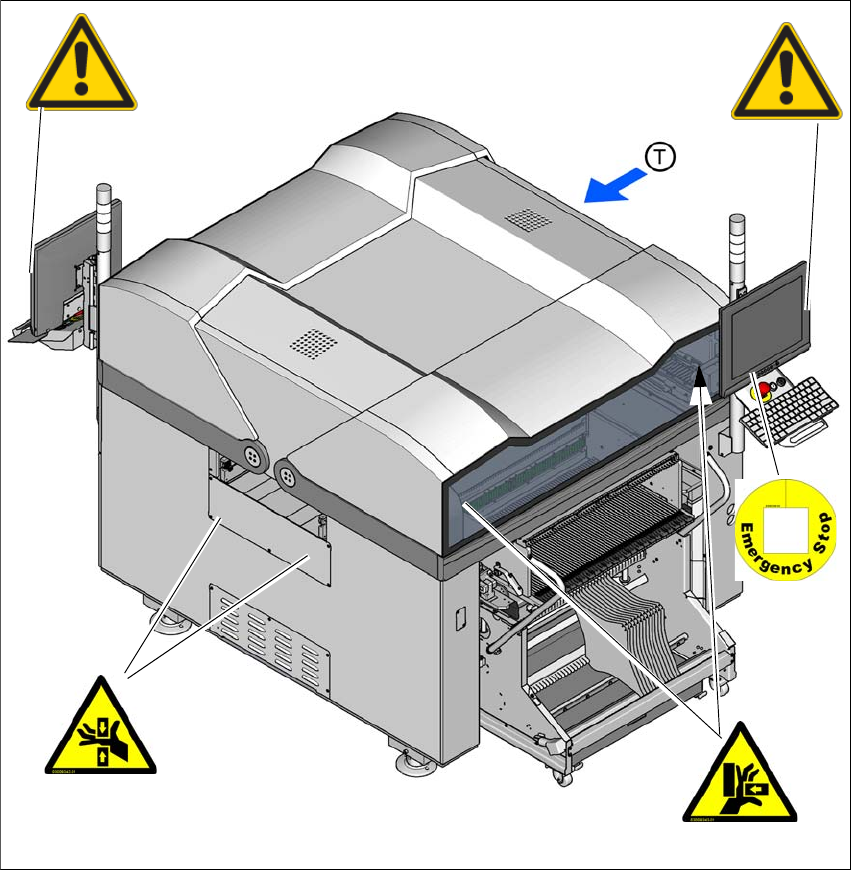

Obr. 2.2 - 3 Výstražný štítek na automatech (jednostranných) - stanoviště 1
– W201, č. výrobku 03009338-01
– W203, č. výrobku 03009342-01
– W204, č. výrobku 03009343-01
– W209, č. výrobku 03009349-01
– Třída laseru 2, č. výrobku 03134118-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
(T) Směr transportu desky
W 209
W 204
W 203
W-obecná-údržba
W 201
Třída laseru 2
2 Bezpečnost práce Provozní návod E by SIPLACE
2.2 Výstražné štítky Od verze softwaru SC 712.1 Vydání 05/2019
44
Obr. 2.2 - 4 Výstražný štítek na automatu (jednostranný) – stanoviště 2 – obr. chybí
(1) Výstražný štítek EMS (Čína), č. výrobku 03113523-01
nebo
(2) Výstražný štítek EMS (USA), č. výrobku 03113900-01
(T) Směr transportu desky
– W203, č. výrobku 03009342-01
– W-obecná-údržba, výstražný štítek na monitoru dodavatele
1
2
W-obecná-údržba
W 203
