Funktionsbeschreibung Hybr idklemmung mit Vakuumabfrage Ausgabe 02/2006 8 1.3.7 Stopper Eingabeband Der S topper im Eingabeba ndes stellt sicher , da ss immer de r erste Barcode des Bootes gelesen wird. Er fährt aus, wen…
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
7
1.3.4 Vakuum-Abfrage
Der Bestückvorgang wird erst gestartet, wenn drei Bedingungen erfüllt sind: 1
– Der Vakuumschwellwert im Keyence Drucksensor ist erreicht (ca. –650 mbar).
– Der Hubtisch ist „oben“.
– Der Mittenband Bero ist bedeckt (Fotoschalter).
1.3.5 Deaktivieren der Breitenverstellung
Das Zusammenfahren der Transportwangen ist mit gestecktem Anschlusskabel Vakuum-Tooling
Magnetventil deaktiviert. 1
1
1.3.6 Barcodeleser Opticon
Gefordert ist das ausschließliche Lesen des LP-BCs des ersten Substrats im Boot. Um dies si-
cherstellen zu können wird im Eingabeband ein zusätzlicher Stopper installiert. 1
1
1
1
1

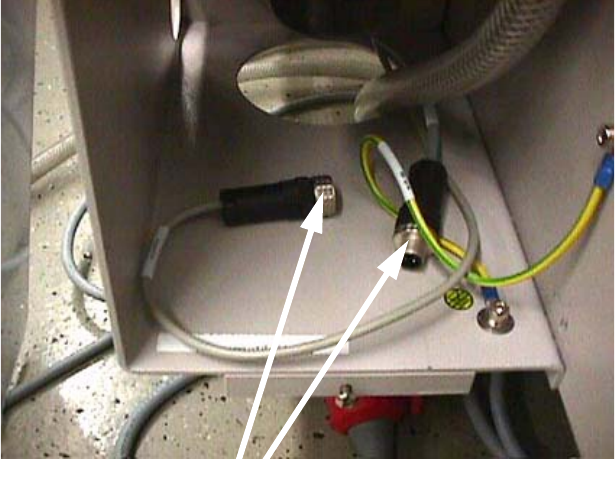

Verbinden der Stecker deaktiviert das Zu-
sammenfahren der Transportwangen
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
8
1.3.7 Stopper Eingabeband
Der Stopper im Eingabebandes stellt sicher, dass immer der erste Barcode des Bootes gelesen
wird. Er fährt aus, wenn der BC-Leser getriggert wird und fährt ein, wenn der Barcode gelesen ist
(siehe Bild). 1
1
1
1
1
1
1
1
Transportrichtung
Barcode-Scanner
Zusätzliches Stopper-
modul im Eingabeband
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
9
1.4 Benötigte Teile
1.4.1 Baugruppen
Verteilerplatine LP-Barcode (Art.Nr.: 00343635-01) 1
1
1
Vacuum Tooling Steuerung (Art.Nr.: 00331378-01) 1
1
1
