00197016-04_UM_X-Serie-S_DK.pdf - 第188页
3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 188 3.9.2.5 SIPLACE Smart Feeder 12 mm X 3 Fig. 3.9 - 7 …
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
187
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3

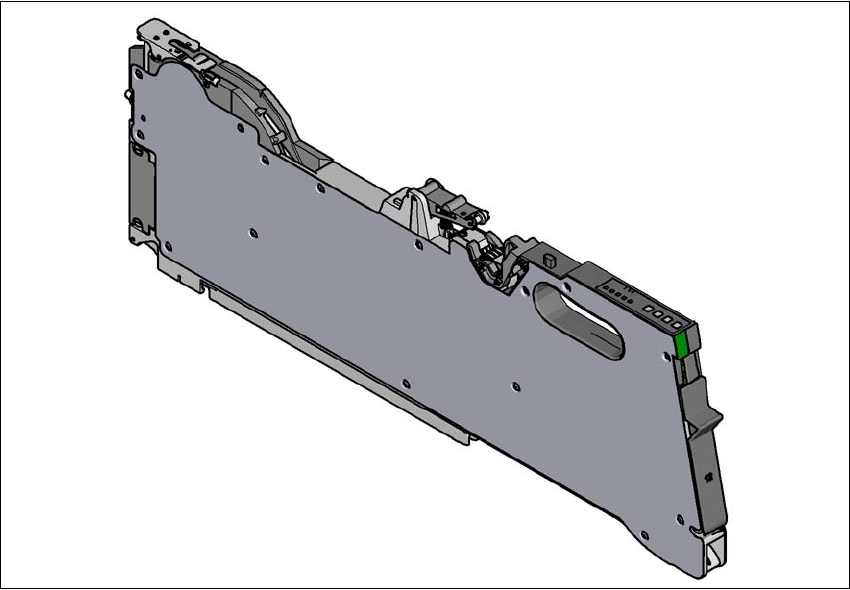

Fig. 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Art.-nr. 00141370-xx
SIPLACE Smart Feeder 8 mm X med splejssensor Art.-nr. 00141390-xx
Bredde 10,8 mm
Belægning af fødemodul-placeringssteder 1
Transportskridtvidde 1 mm / 2 mm / 4 mm / 8 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
188
3.9.2.5 SIPLACE Smart Feeder 12 mm X
3
Fig. 3.9 - 7 SIPLACE Smart Feeder 12 mm X
3
3
SIPLACE Smart Feeder 12 mm X Art.-nr. 00141371-xx
SIPLACE Smart Feeder12 mm X med splejssensor Art.-nr. 00141391-xx
Bredde 22,6 mm
Belægning af fødemodul-placeringssteder 2
Transportskridtvidde Fra 4 mm til 16 mm, i skridt à 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
189
3.9.2.6 SIPLACE Smart Feeder 16 mm
3
Fig. 3.9 - 8 SIPLACE Smart Feeder 16 mm X
3
SIPLACE Smart Feeder 16 mm X Art.-nr. 00141372-xx
SIPLACE Smart Feeder 16 mm X med splejssensor Art.-nr. 00141392-xx
Bredde 22,6 mm
Belægning af fødemodul-placeringssteder 3
Transportskridtvidde Fra 4 mm til 20 mm, i skridt à 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
