3 Tekniske data og konstruktionsgrupper Be tjeningsvejledning SIPLACE X-serie 3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 190 3.9.2.7 T apefødemo dul 24 mm X 3 Fig. 3.9 - 9 T ape…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
189
3.9.2.6 SIPLACE Smart Feeder 16 mm
3

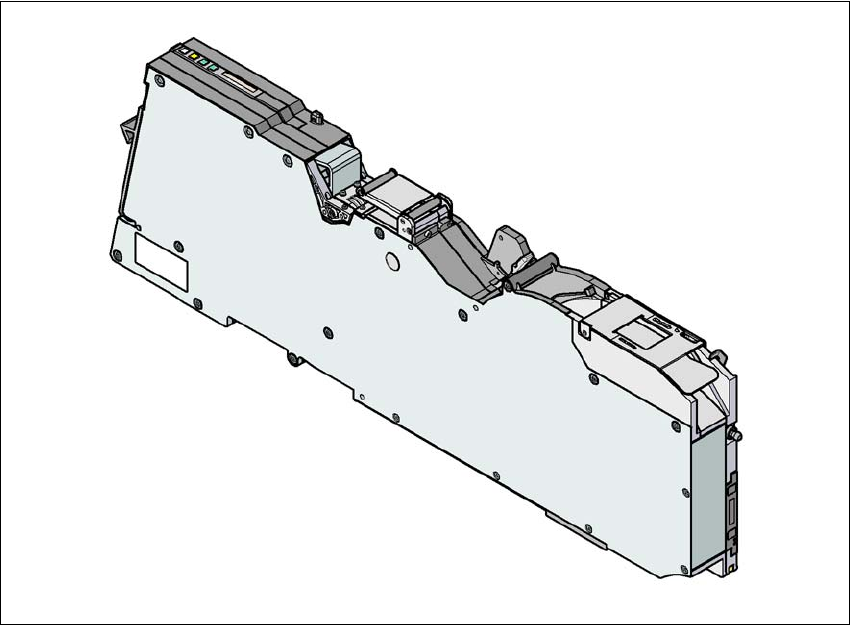

Fig. 3.9 - 8 SIPLACE Smart Feeder 16 mm X
3
SIPLACE Smart Feeder 16 mm X Art.-nr. 00141372-xx
SIPLACE Smart Feeder 16 mm X med splejssensor Art.-nr. 00141392-xx
Bredde 22,6 mm
Belægning af fødemodul-placeringssteder 3
Transportskridtvidde Fra 4 mm til 20 mm, i skridt à 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
3 Tekniske data og konstruktionsgrupper Betjeningsvejledning SIPLACE X-serie
3.9 X-fødemoduler til SIPLACE X-serie Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
190
3.9.2.7 Tapefødemodul 24 mm X
3
Fig. 3.9 - 9 Tapefødemodul 24 mm X
3
3
3
Tapefødemodul 24 mm X Art.-nr. 00141273-xx
Tapefødemodul 24 mm X med splejsesensor Art.-nr. 00141293-xx
Bredde 34,4 mm
Belægning af fødemodul-placeringssteder 3
Transportskridtvidde Fra 4 mm til 32 mm, i skridt à 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og konstruktionsgrupper
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 3.9 X-fødemoduler til SIPLACE X-serie
191
3.9.2.8 Tapefødemodul 32 mm X
3
Fig. 3.9 - 10 Tapefødemodul 32 mm X
3
3
Tapefødemodul 32 mm X Art.-nr. 00141274-xx
Tapefødemodul 32 mm X med splejsesensor Art.-nr. 00141294-xx
Bredde 46,2 mm
Belægning af fødemodul-placeringssteder 4
Transportskridtvidde Fra 4 mm til 40 mm, i skridt på 4 mm
Skiftetid for tapen < 45 s
Skiftetid for det forberedte fødemodul på automaten ≤ 8 s
