制御配線図 Page 4 D00ABJ-00- 602-00 その他 ・制御配線図の他に ” ジャンパー設 定表 ” 、 ”I O マップ ” 、 ” エア回路図 ” が入っています。 【参考】 “ ジャンパー設定表 ” ……基板ジャン パーの設定を 確認 “IO マップ ” ……負荷の入力 と出力を確認 “ エア回路図 ” ……エア回路を確認
制御配線図
D00ABJ-00-602-00 Page 3
2.

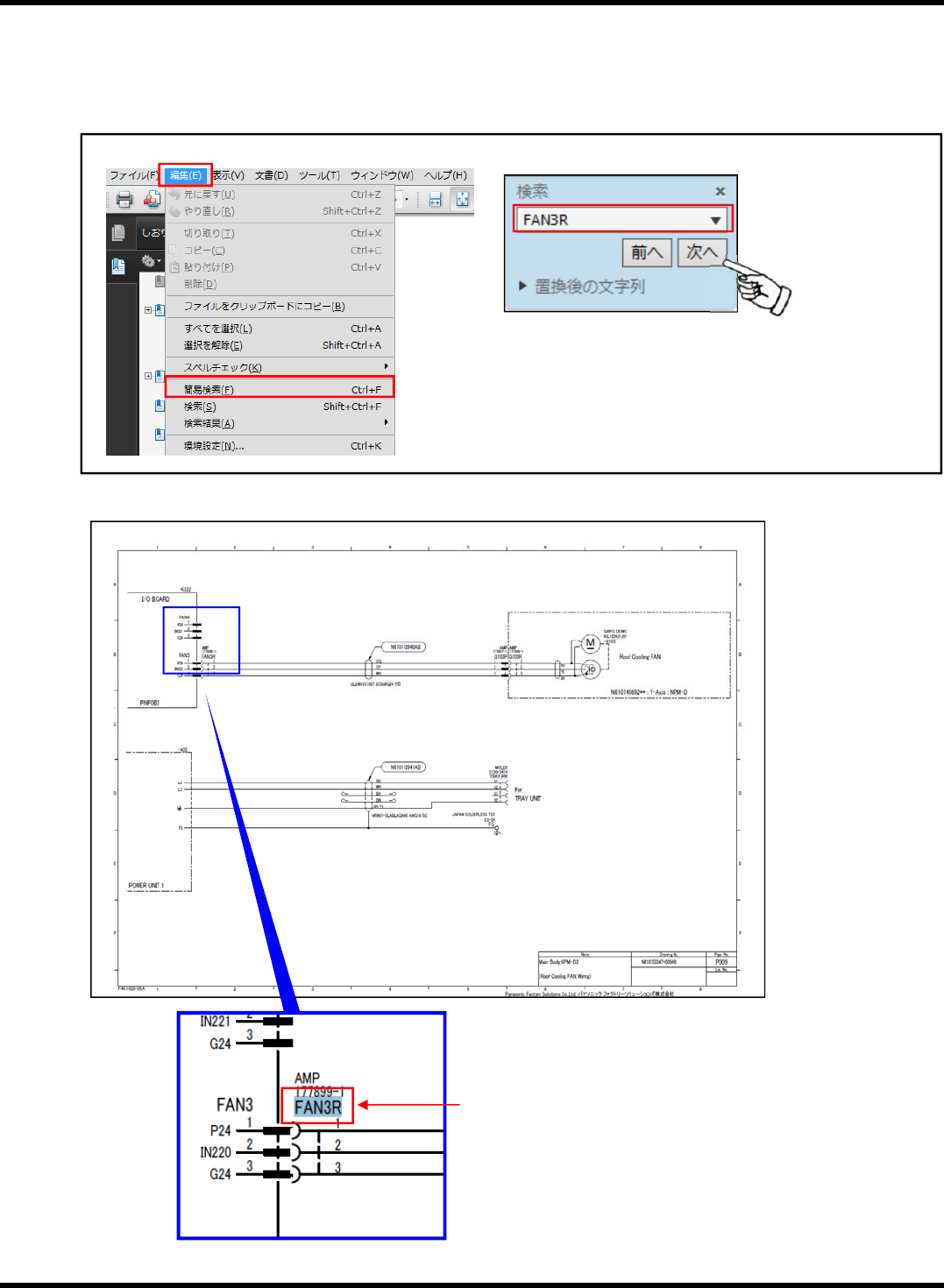

検索
(
コネクター番号など
)
①
.
コネクター番号などを入力し検索します
。
（
PDF
アプリケーションの検索機能をお使いください）
②
.
検索した部分が表示されます。
クリック
検索されたコネクター番号
検索例
制御配線図
Page 4 D00ABJ-00-602-00
その他
・制御配線図の他に”ジャンパー設定表”、”IO マップ”、”エア回路図”が入っています。
【参考】
“
ジャンパー設定表
”
……基板ジャンパーの設定を確認
“IO
マップ
”
……負荷の入力と出力を確認
“
エア回路図
”
……エア回路を確認
CONTENTS
(目次)
No. DRAWING NAME
（図面名）
DRAWING No.
(図面番号)
No. DRAWING NAME
（図面名）
DRAWING No.
(図面番号)
EJM8DB-00-102-00 1
1. CONTROL BOX DIAGRAM
（コントロール BOX 配線図）
1-1 CPU BOX（CPU ユニット）
1-1-1 BLOCK diagram ......................................MTKA07214+002AA
1-1-2 ATX POWER connecting .........................MTKA07214+003AA
1-2 POWER UNIT（パワーユニット）
1-2-1 Block Diagram ....................................... MTKA001073+002AE
1-2-2 AC200V Input ........................................ MTKA001073+003AF
1-2-3 Magnet Contactor ................................. MTKA001073+004AG
1-2-4 Vacuum Pump ...................................... MTKA001073+005AG
1-2-5 DC Power Supply ................................. MTKA001073+006AG
1-2-6 Head Power Supply ............................... MTKA001073+007AF
1-2-7 LED Contol Board & Multi Camera......... MTKA001073+008AF
1-2-8 SIO Board - Safety Board Connection ... MTKA001073+009AE
1-2-9 Safety Controller................................... MTKA001073+010AH
1-2-10 Safety Relay ......................................... MTKA001073+011AH
1-2-11 Safety Relay 2 ....................................... MTKA001073+012AF
1-3 Power Unit Ast（パワーユニット Ast）
1-3-1 Block Diagram ....................................... MTKA001088+002AB
1-3-2 AC200V Input ....................................... MTKA001088+003AG
1-3-3 Front Driver Power ................................ MTKA001088+004AF
1-3-4 Rear Driver Power ................................. MTKA001088+005AF
1-3-5 Short Connector .................................... MTKA001088+006AB
1-4 Power Unit Bst（パワーユニット Bst）
1-4-1 Block Diagram ....................................... MTKA001089+002AB
1-4-2 AC200V Input ........................................ MTKA001089+003AD
1-4-3 Front Driver Power ................................ MTKA001089+004AF
1-4-4 Rear Driver Power ................................. MTKA001089+005AF
1-4-5 Feeder Cover Wiring : Bst ..................... MTKA001089+006AB
2. LOAD WIRING DIAGRAM
（負荷配線図）
2-1 Main Body Wiring（本体部配線）
2-1-1 Block Diagram 1 .................................... MTKA001071+002AC
2-1-2 Block Diagram 2 .................................... MTKA001071+003AD
2-1-3 Block Diagram 3 .................................... MTKA001071+004AD
2-1-4 AC200V Input ........................................ MTKA001071+005AD
2-1-5 Cpu Box, Main Air Valve, Pressure Sensor
............................................................. MTKA001071+006AD
2-1-6 Vacuum Pump, Bottom Fan, Roof Fan : Ast
............................................................. MTKA001071+007AD
2-1-7 Vacuum Pump, Bottom Fan, Roof Fan : Bst
............................................................. MTKA001071+008AD
