(7) 试打
与「贴片数据」中的设置相同，仅对选择[是]的元件在生产画面(试打模式)中执行贴片。
在元件
数据中设置时，为对该元件所有贴片点进行统一设置。
要对每
一贴片点逐一设置时，请在“贴片数据”中设置。
(8) 释放检查
设置本功能，可在以激光定心的元件为对象进行贴片动作后，通过激光检查元件是否仍吸附在吸
嘴上。
确认元
件释放要花时间(因为需在停止状态下执行)。
所以通常请将初始值设置为[否]。
(9) 跳过元件
如果将跳过元件设置为「是」，则生产时将跳过指定的元件，不进行贴片。
使用被
指定为跳过的元件的贴片记录，在生产时虽然不进行贴片，但不加到未贴片列表中。
从数据
库读入元件信息时，「跳过元件」数据将被更改为「否」。
操作手册Ⅱ
2-89
2-3-5-2-6 检查
对“芯片站立”、“吸取位置偏移”、 “判断异元件”、“判断是否为可插入元件”进行设置。
(1)
芯片站立
指定是
否对芯片站立进行检查。
通常对32
16以下的芯片元件推荐执行检查，因此选择元件类别为「方形芯片」时，自动设置为[是]。
※判定值： 根据已输入的元件高度尺寸计算并自动输入。
(2)
吸取位置偏移
使用此
项功能，可以检查元件中心偏离吸嘴中心是否超过判定值。
但此项
功能只限包装方式为带状供料器有效。除此之外，显示无效。
需要使
用该项功能来检测元件的吸取位置偏移时，请选择[是]，并输入判定值。
判定值的输入范围为：
0～元件外形的纵向尺寸。（元件供应角度为90°、270°时，元件的外形尺
寸为横向。）
检查设
置为[是]时，默认判定值为：
设定值
，在编辑程序的环境设置中进行设置。默认值为 50(%)。
元件外形纵向尺寸（或外形横向尺寸）÷2×（设定值/100）
操作手册Ⅱ
2-90
(3)

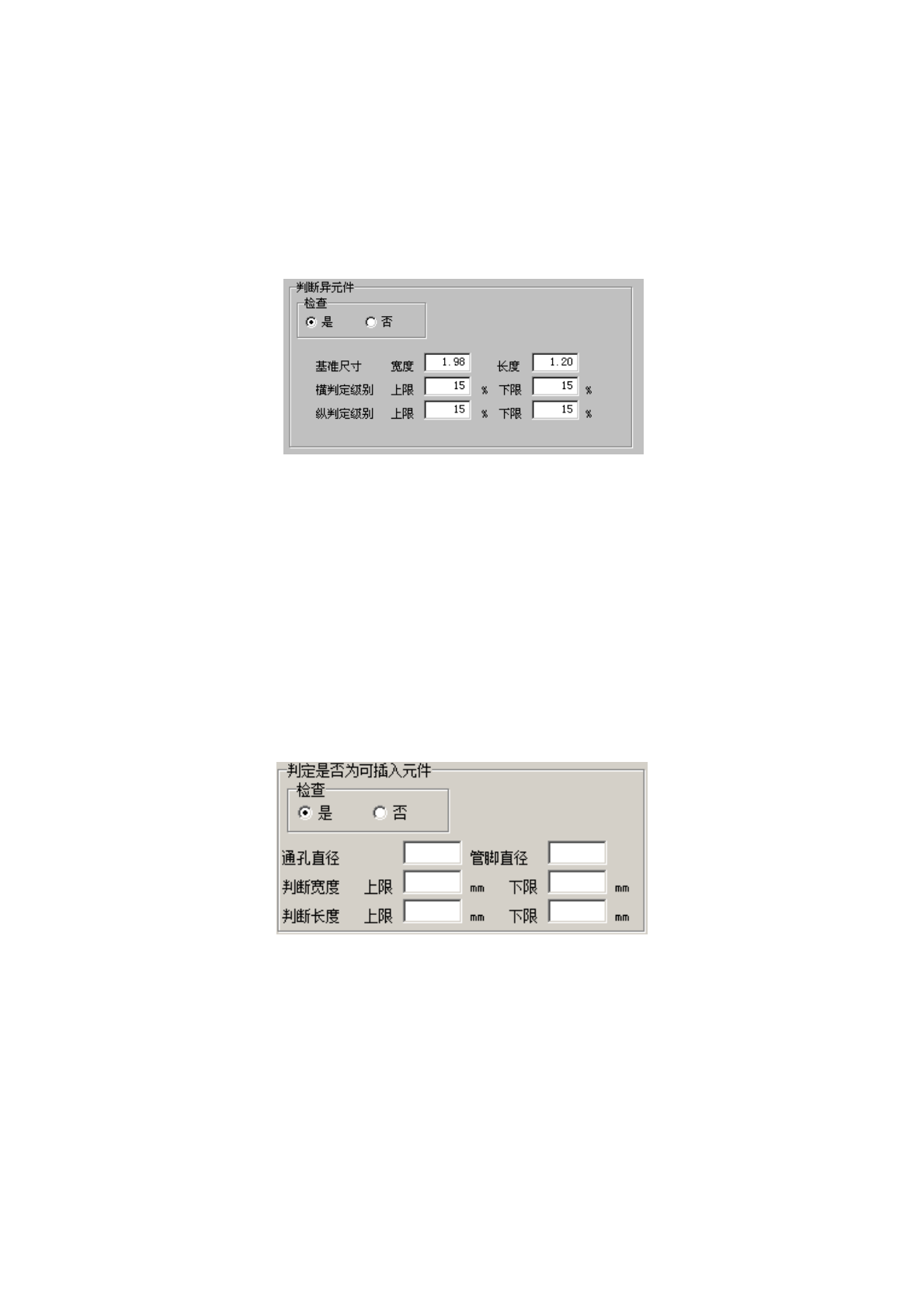

判断异元件
设置是
否进行异类元件判断、实施时的基准尺寸、判断级别。
进行异
类元件判断时，将检查定心时的元件的长宽尺寸。与设置值不一致时，即判断为异类元件
错误。
主要用于
检查不同尺寸元件的挂置错误等。
检查与
生产时的定心同时进行。
判断为对象元件，要根据激光定心方式和外形识别元件的组合确定。
(4) 插入可能元件判定
判断是否为可插入元件是根据设定的值，判断元件是否能插入基板通孔的功能。为了防止插入错
误造成基板及元件破损，在插入元件时请务必进行设定。(仅在元件种类区别中为插入元件时可以
设定和实施。)
设定是否实施可插入元件判定，以及球径尺寸、管脚径尺寸、实施判定时的判定尺寸。
可插入
元件的判定设定为「是」时，需要手动输入球径尺寸与管脚径尺寸。输入球径尺寸与管脚
径尺寸后，将根据外形尺寸值自动计算出判定尺寸的上限和下限，从而设定判定值。
实施可插入元件的判定后，激光对中心时检查元件的横纵尺寸，因管脚弯曲等判断为不能插入通
孔的值时，做出错误判定。
检查与
生产时的激光对中心同时进行。
