操作手册Ⅱ
2-212

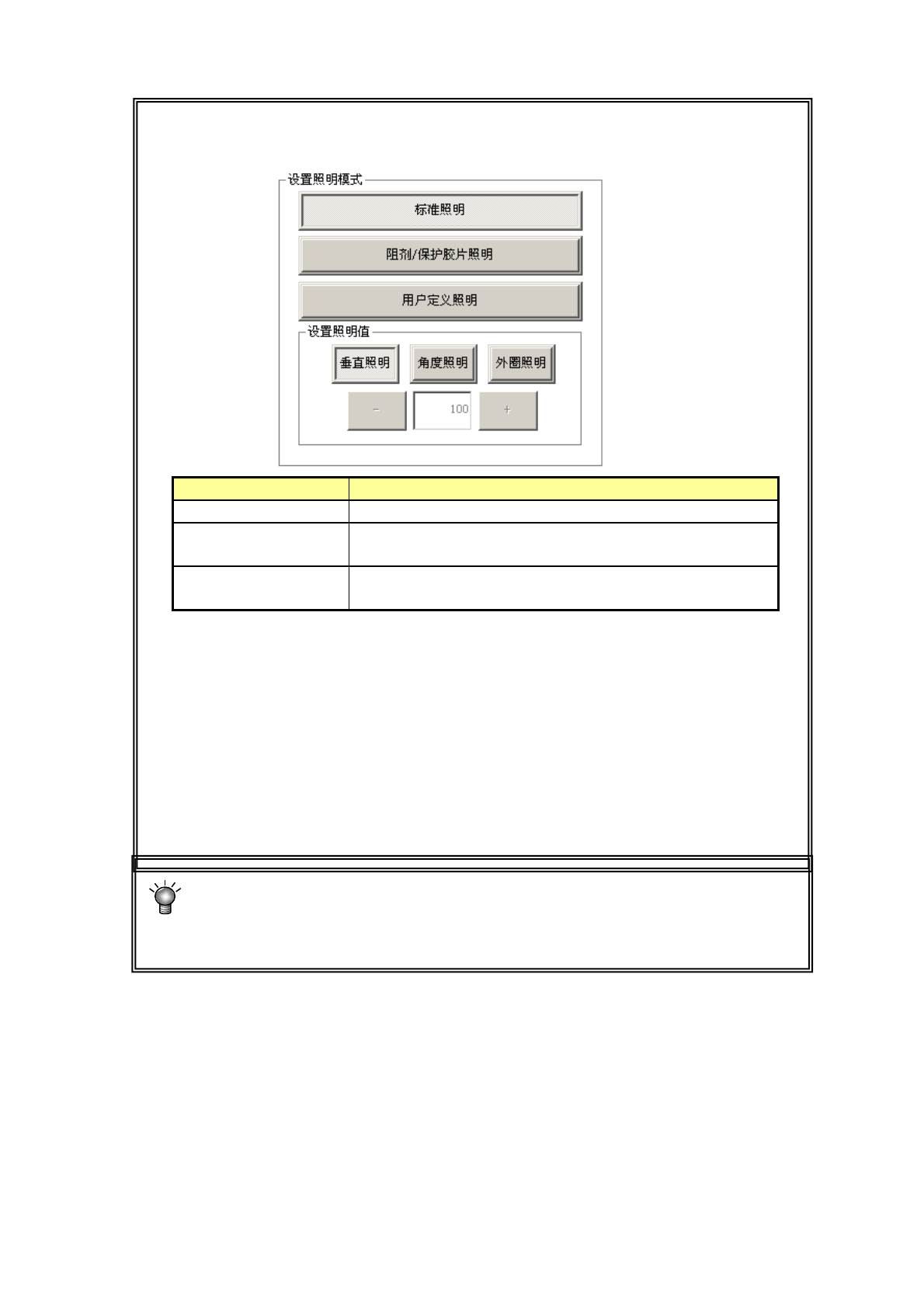

● 当标记识别不稳定时，请按下照明条件设置按钮，设置照明模式。
请在指定测量框的左上方前，设置照明模式。
照明模式
处 理
标准照明
识别通常的基板标记时使用。
阻剂
/
保护胶片照明
在标记上有阻剂
/
保护胶片，标准照明时标记反射不佳，
识别不稳定时使用。
用户定义照明
当上述
2
种情况下标记的反射均不佳，识别不稳定时，
直接设定垂直、角度、外圈照明的光量时使用。
在选择了用户定义时，需要直接输入照明值。请选择[角度照明]、[垂直照明]或
[外圈照明]按钮，在编辑框里输入数值，或按[+]、[-]按钮变更数值。
※选择用户定义照明模式时，一般设置在50～200之间。设置50 以下时，
有时光量不稳定。
[外圈照明]按钮，仅当设置了「镀锡印刷识别贴片位置校正（选项）」时显示。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下[NEXT]按钮，即可略
过③的操作。
此时，新识别标记时，[NEXT]按钮无效。
操作手册Ⅱ
2-213
④
请选择标记形状。
在画面中显示如下提示信息。
设置标记判定，选择 PR。
请用上下方向按钮将*标记对准 PR 的位置，然后按下[确定]按钮。
模板的最大尺寸为 256×256 像素(画面的 1/4 左右)。
当模板过大时，会显示错误并返回③。
⑤ 进行模板画面重心示教。
在画面中显示刻度框和十字光标。
用 8 个方向按钮移动十字光标，决定模板的重心(该位
置与基板数据的标记坐标一致)。
操作手册Ⅱ
2-214
⑥ 请进行检出框的示教。
完成⑤的操作后，自动显示按⑤的操作设置的框尺寸 1.5 倍的窗口，与画面中心一致(默认窗口)。
要改变检出框时，请执行与③的步骤相同的操作。
当不需要改变检出框时，仅按下[OK]按钮即可。
此时，如果按下[Previous]按钮，可以返回刻度框的示教(③的操作)中。
⑦ 识别的示教结束后，标记数据的旁边会显示(＊)，表示已完成示教。
请对需要使用的全部标记进行识别示教。
在示教过程中按下[CANCEL]按钮，可结束当前的示教。
(此时，至此输入的数据全部无效)
按下[CANCEL]按钮时，装置不移动。
● 关于设置模板时的注意事项
1) 请确认在检出框内没有与已设定的模板相类似的模式图形（Pattern）。
2) 模式图形（Pattern）的大小与标准标记相同，请设置为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。使用用户指定的模板数据，不能求出精确的模式图形
（Pattern）中心位置。由于是以十字光标的移动来进行示教，所以用户指定的位置会直接
被视作中心位置(而通常的标记，是通过计算获得重心位置，以此作为模式图形（Pattern）
的中心位置，不会产生误差)。
4) 用户指定的模板，不能进行图像复制。
5) 要复制 SSD 保存的生产程序时，请使用主菜单的[文件]－[文件管理(资源管理器)]，其操作
类似复制到 HDD 或者 USB 外部存储装置中。
与刻度框同样，设定检出框。
设定方法与刻度框的设定方法相同。
虚线部分为模板设定框，实际上不显示。
调整完成后按下[确定]按钮。
