BM123 Mechanical20071204.pdf - 第179页
PART NAME REMARKS Q'TY 23 CNTﾉｽﾞﾙ部(専用部) CNT NOZZLE SEC T.(EXCLUSIVE SECT .) ｲﾗｽﾄ No. REF No. PART No. 部 品 名 品 番 個数 備 考 R 1 R 2 NON SUPPLY 1 1080788180 NOZZLE UNIT(C NT) ﾉｽﾞﾙﾕﾆｯﾄ(CNT) 1 181 1081789830 SPRING ﾊﾞﾈ 1 18…

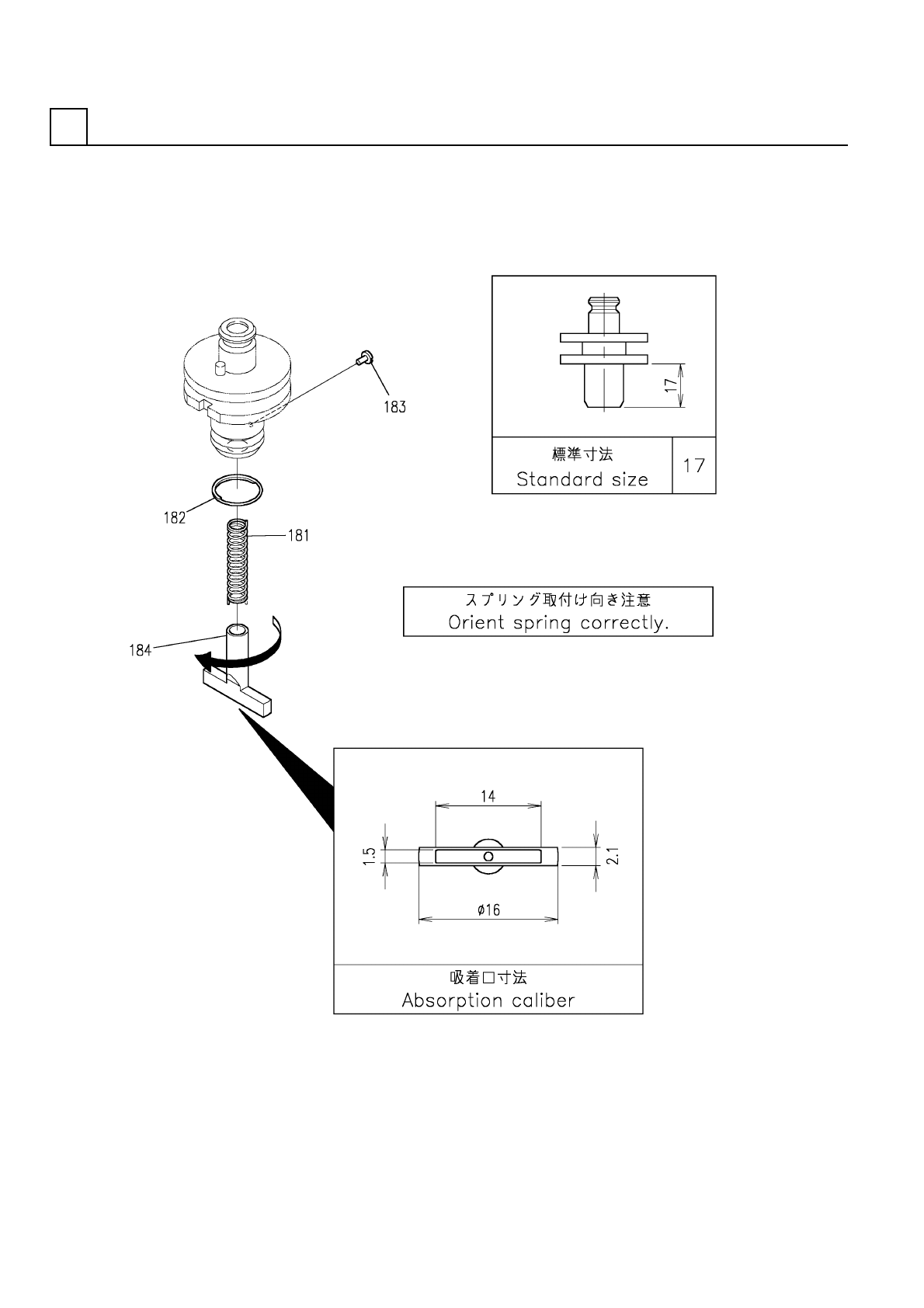

CNTﾉｽﾞﾙ部(専用部)
CNT NOZZLE SECT.(EXCLUSIVE SECT.)
23
F10807-88-180
M155
PART NAME
REMARKS
Q'TY
23
CNTﾉｽﾞﾙ部(専用部)
CNT NOZZLE SECT.(EXCLUSIVE SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 名 品 番 個数 備 考
R
1
R
2
NON SUPPLY
1 1080788180
NOZZLE UNIT(CNT) ﾉｽﾞﾙﾕﾆｯﾄ(CNT)
1
181 1081789830
SPRING ﾊﾞﾈ
1
182 1080708602
RING ﾘﾝｸﾞ
1183 108070860301
GUIDE PIN ｶﾞｲﾄﾞﾋﾟﾝ
1184 104590822405
NOZZLE(CNT M) ﾉｽﾞﾙ(CNT M)
M156
F10807-88-180
CNTﾉｽﾞﾙ部(CN-R4)
CNT NOZZLE SECT.(CN-R4)
23
F10807-GH-820-AF
M157
