NPM- TT2 EJM1EC-MB-11 M-02 对贴装头的使用方法进行说明。 使用工具 : 扭矩扳手 (N510050388AA) 、长钻头 ( 六角对边 5 mm 、 N 510046662AA) 所需时间 :10 分钟 维修保养篇 11 - 1 11 - 1 -3 6 卸下贴装头 ●握住贴装头上部的把手往上取出， 注意避免碰触到安全盖。 ●卸下的贴装头请保管在贴装头架等 。 种类 重量 8 吸嘴贴装头 8.3 kg 3 吸嘴贴…
NPM-TT2 EJM1EC-MB-11M-02
11-1-2
更
换

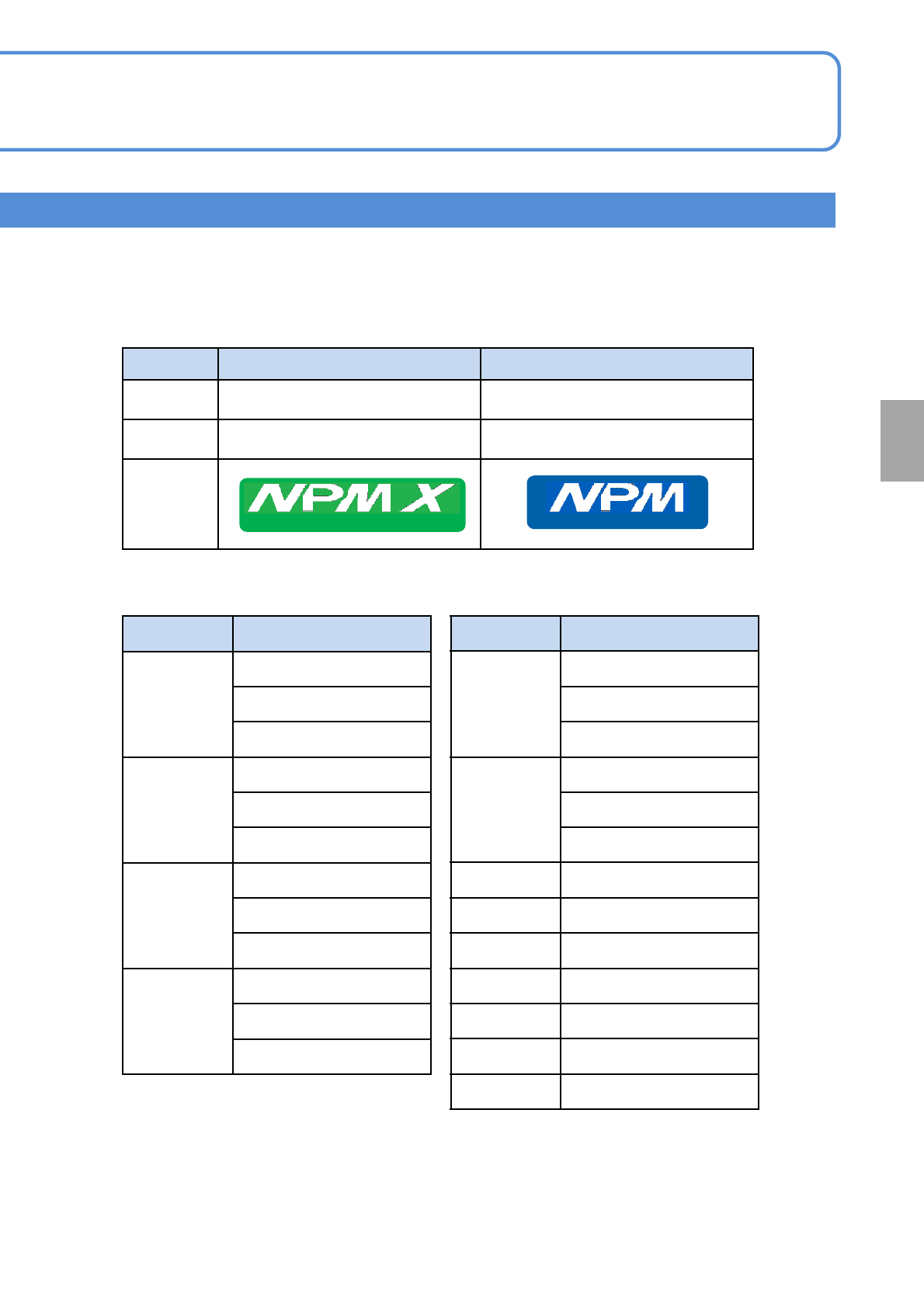

■关于轻量16吸嘴头的粘贴标签
轻量16吸嘴头有2种，其粘贴的标签的颜色、内容是不同的。
轻量16吸嘴贴装头V2 轻量16吸嘴贴装头
背景色 绿色 蓝色
文字色 白色 白色
标签
外观
[参考] 机种名和产品品号的对应表
LIGHT WEGHT 16-NOZZLE HEAD V2
LIGHT WEGHT 16-NOZZLE HEAD
机种名
产品品号
NPM
NM-EJM9B
NM-EJM9B -MA
NM-EJM9B -MD
NPM-D
NM-EJM1D
NM-EJM1D-MA
NM-EJM1D-MD
NPM-D2
NM-EJM5D
NM-EJM5D-MA
NM-EJM5D-MD
NPM-D3
NM-EJM6D
NM-EJM6D-MA
NM-EJM6D-MD
机种名
产品品号
NPM-W
NM-EJM2D
NM-EJM2D-MA
NM-EJM2D-MD
NPM-W2
NM-EJM7D
NM-EJM7D-MA
NM-EJM7D-MD
NPM-W2S NM-EJM5E
NPM-TT NM-EJM3D
NPM-TT2 NM-EJM1E
NPM-DX NM-EJM8D
NPM-WX NM-EJM9D
NPM-WXS NM-EJM2E
VM101 NM-EJM3E
NPM-TT2 EJM1EC-MB-11M-02
对贴装头的使用方法进行说明。
使用工具:扭矩扳手 (N510050388AA)、长钻头 (六角对边5 mm、N510046662AA) 所需时间:10分钟
维修保养篇
11-1
11-1-3
6
卸下贴装头
●握住贴装头上部的把手往上取出，注意避免碰触到安全盖。
●卸下的贴装头请保管在贴装头架等。
种类 重量
8吸嘴贴装头
8.3 kg
3吸嘴贴装头
8.6 kg
■各种贴装头的重量
贴装头和吸嘴交换器的更换 2
2
贴装头的拆卸
确认连接器
是否已卸下
●把贴装头上部往里推，在倾斜状态下操
作。
●贴装头挡块部 (左右2块) 是可以防止贴装
头落入设备内部的构造。
5
卸下连接器
贴装头挡块
1
OFF
主电源开关置于
OFF，上锁
3
卸下托盘供料器或
者交换台车
●托盘供料器时(→P.14-8)
●交换台车时(→P.3-2)
NPM-TT2 EJM1EC-MB-11M-02
11-1-4
更
换
4
贴装头右下部
1
贴装头右上部
3
贴装头左上部
4
贴装头左下部
2
贴装头单元
卸下贴装头的固定螺栓
●确认 的贴装头右上部的螺栓，已经将贴装头单元滑动到内侧，螺栓的螺丝部分完全拔出。
如果安装面紧贴，有时无法全部拔出螺丝部。
3
●按照 ～ ()的顺序卸下固定螺栓(4处)。如果按照错误的步骤实施了作业，有可能
会导致固定螺栓或者塞孔发生破损。
1
4
拧松螺栓
挡板
●打开挡板，将贴装头移动
到可看见螺栓的位置。
