执行维护工作 5.4.3 清洁 / 更换附加的容量过滤器
62 预防性维护 SIPLACE CPP / C&P20 / Twin
5.4.3
5.4.3 清洁/更换附加的容量过滤器
清洁 / 更换附加的容量过滤器
过滤器 （示例为双头）
► 拧松过滤器的盖子 (1)。
提示
如果很难接触到过滤器，可以使用尖嘴钳来帮助您。
► 拆卸过滤器 (2)。
► 用压缩空气吹透过滤器进行清洁。
► 检查过滤器上是否有破损。
► 如有破损，请换新。
► 将过滤器再次拧紧。
► 必要时可对第二个双头模块重复这些步骤。
压力控制阀的维护任务
工具、耗材、零备件和磨损部件
预防性维护 SIPLACE CPP / C&P20 / Twin 63
6
6 压力控制阀的维护任务
压力控制阀的维护任务
6.1
6.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
以下列表包含了对压力控制阀执行维护任务所需的所有必需的耗材、易损件、零备件及工具。
HMK = 包含在贴片头维护套件中
参阅 :
8.2 工具、耗材、零备件和磨损部件 [ ➙ 79]
耗材 物件号 HMK
无绒布，KM 擦拭 03082092- xx
乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
清洁棒 00388764- xx X
蒸馏水
压缩空气
ISOFLEX Topas 5051 50 ml 03078517- xx
工具 物件号 HMK
ESD 腕带 TYP.OK/WRS 00320279- xx
内六角扳手套件 0.7 – 2 mm 00320265- xx X
扭矩可换刀片 3 mm，六角 03109522- xx X
防静电扭矩螺丝刀 0.1-0.6 Nm 00386132- xx X
扭矩可换刀片 1.5 mm，六角 00386135- xx X
扭矩可换刀片 2 mm，六角 00386136- xx X
Torx 刀片 TX6 150 03076647- xx X
尺寸为 1 的十字螺丝刀的压接刀片
尺寸为 0 的平口螺丝刀
PH1 十字批头 03075861- xx
尺寸为 8 的套筒扳手
150 mm 尖头弯角镊子 00096487- xx
压力控制阀的维护任务
概述 6.3.1 检查 / 清洁压力控制阀
64 预防性维护 SIPLACE CPP / C&P20 / Twin
6.2
6.2 概述
概述
6.3
6.3 执行维护工作
执行维护工作
6.3.1
6.3.1 检查/清洁压力控制阀
检查 / 清洁压力控制阀

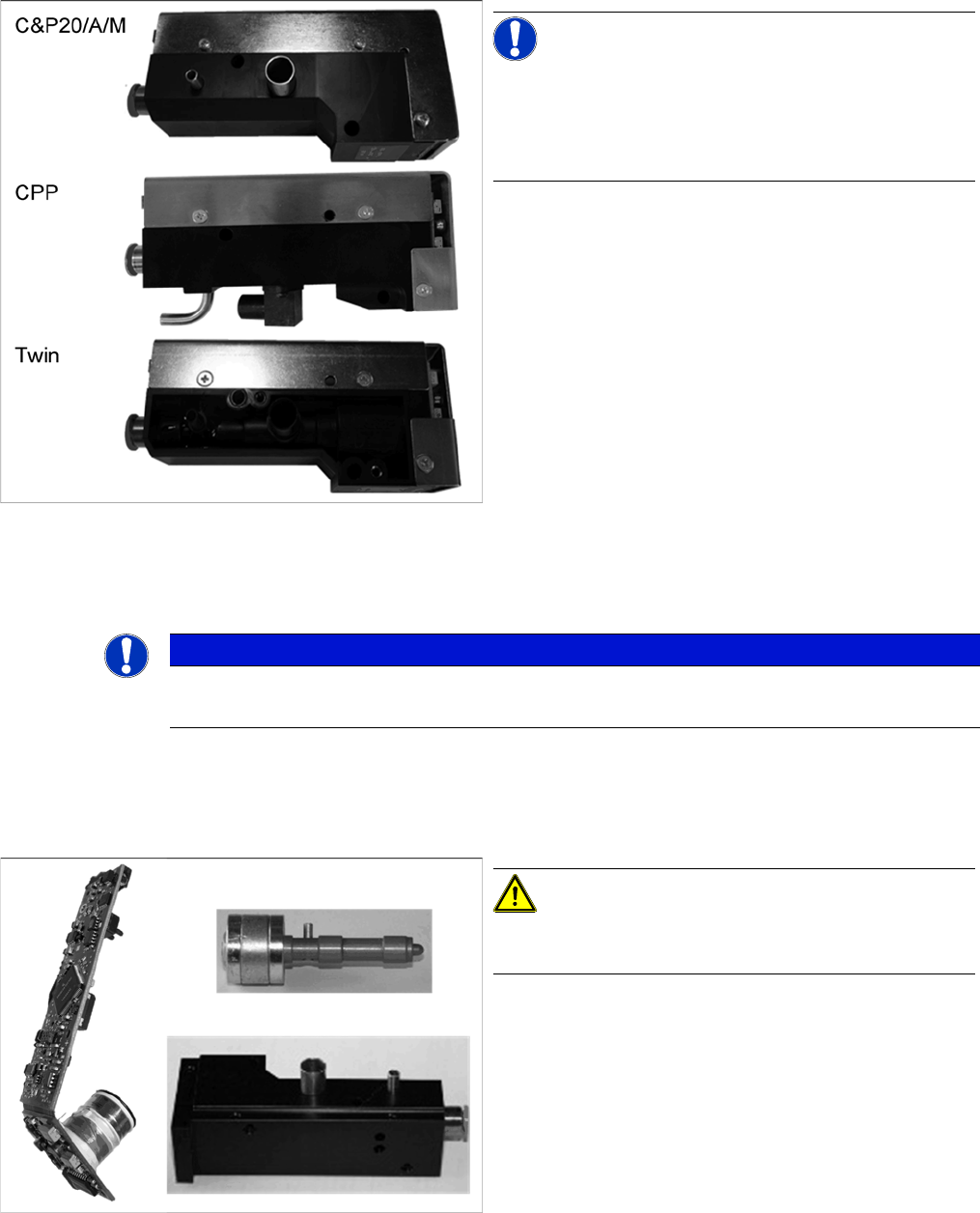

拆卸压力控制阀
压力控制阀的概述
提示
不在 C&P20 P 上
这项维护任务必须在所有双头、CPP、C&P20、C&P20
A 以及 C&P20 M 贴片头上执行。
C&P20 P 不需要此类维护任务。
描述以下任务时，使用了 C&P20 的压力控制阀作为示
例。其它类型使用的程序与此一致。
提示
镊子
在替换软管时，请使用 “ 镊子，钝 145 mm 尺寸 3 mm” [00376493-xx]，如有需要。
注意
外壳、印刷板以及柱塞互相之间存在对应关系。请确保
这些部件不会与其它压力控制阀的零部件混淆。
