CTFR 使用说明书 8-1-2 供料轮孔的检查 传送轮孔部附着异物时， 会影响吸取位置的精度、 传送动作的稳定。 因此建议每次更换带盘时进行 检查。 指定的润滑油： 昭和 SHELL 石油 阿尔尼亚润滑油 No.2 同等产 品 ラチ ェ ッ ト 部 棘轮部 スプロ ケ ッ ト 部 轮片齿轮 缺乏日常检查长期使用时， 棘轮部与轮片齿轮部可能会附着带子的磨损粉末和元件。 请用棉棒等沾 上 IPA （异丙醇）去除或用吹气机清洁。 清洁后，在…
CTFR 使用说明书
8-1 日常检查详细说明

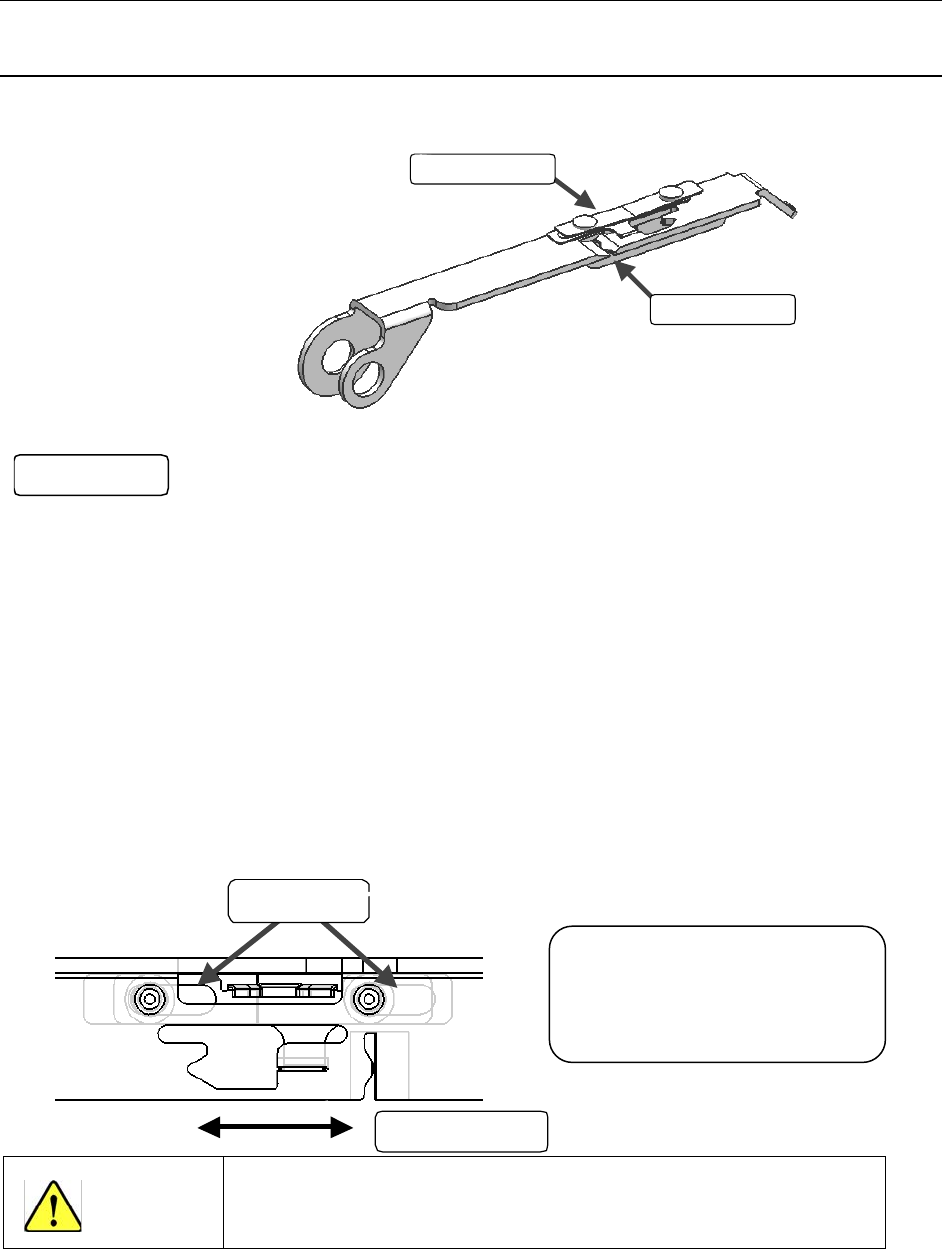

8-1-1 上护罩部的检查
上护罩部对供给的可靠性影响很大，建议每次更换带盘时进行检查。
剥离夹缝部：
请检查是否沾有带屑或上护罩带的胶液。若有，请用棉棒沾上 IPA（异丙醇）酒精清除。
遮挡部：
请检查遮挡部缝隙及滑动部附近是否沾有异物。
容易去除的可以去除，但为防止元件变形，不能去除时，请与弊公司联系。
加油：
需要吹气时，可能因油脂飞散造成功能元件滑动不良。
请按如下图示，给以下位置注入指定的滑油。
可以从上护罩里侧给遮挡部长孔上油。上油后，让遮挡部前后活动数次，使润滑油均匀。
長穴 2箇所
吹气时请注意付着油雾（吹气时从滑动部位出来的油）。
有可能沾污元件、使上护罩带绕卷不畅。
前後に動かす
シャッタ部
確認項目
注意
检查项目
前后滑动
2
个长孔
遮挡器部
剥離スリット部
剥离夹缝部
阿尔巴尼亚润滑油 No.2 同等产品
昭和 SHELL 石油
指定的润滑油：
18
CTFR 使用说明书
8-1-2 供料轮孔的检查
传送轮孔部附着异物时，会影响吸取位置的精度、传送动作的稳定。因此建议每次更换带盘时进行
检查。
指定的润滑油：
昭和 SHELL 石油
阿尔尼亚润滑油 No.2 同等产品
ラチェット部
棘轮部
スプロケット部
轮片齿轮
缺乏日常检查长期使用时，棘轮部与轮片齿轮部可能会附着带子的磨损粉末和元件。请用棉棒等沾
上 IPA（异丙醇）去除或用吹气机清洁。
清洁后，在棘轮部圆周上约 8 处涂上薄薄的润滑油，用手动传送操作使润滑油涂得均匀。
8-1-3 带子行走途径的检查
带子行走途径粘付油脂、途径内部有伤、碰伤时，会造成供应元件的传送不畅，建议进行定期检查。
テープ走行経路
带子的行走途径
附着油脂时，请用市场销售的清洁纸等沾上 IPA（异丙醇）加以清除。如有伤、碰伤，请向本公司
联系。
19
CTFR 使用说明书
20
8-1-4 X 基准销检查
基准销的磨损及变形对供给的可靠性会有较大影响，建议进行定期检查。
有磨损或变形时，必需更换元件、重新调整吸取位置。
请与本公司联系。
8-1-5 吸取位置的调整方法
元件吸取、带子的传送等出现问题时，需要进行重新调整。
调整时需要调整模具。
有关调整模具问题，请参见「JM01 带监视器的供料器调整夹具使用说明书」。
X基準ピンB
X基準ピンA
X 基准销 A
X基准销 B
