CTFR 使用说明书

8-1-2 供料轮孔的检查

传送轮孔部附着异物时，会影响吸取位置的精度、传送动作的稳定。因此建议每次更换带盘时进行

检查。

指定的润滑油：

昭和 SHELL 石油

阿尔尼亚润滑油 No.2 同等产品

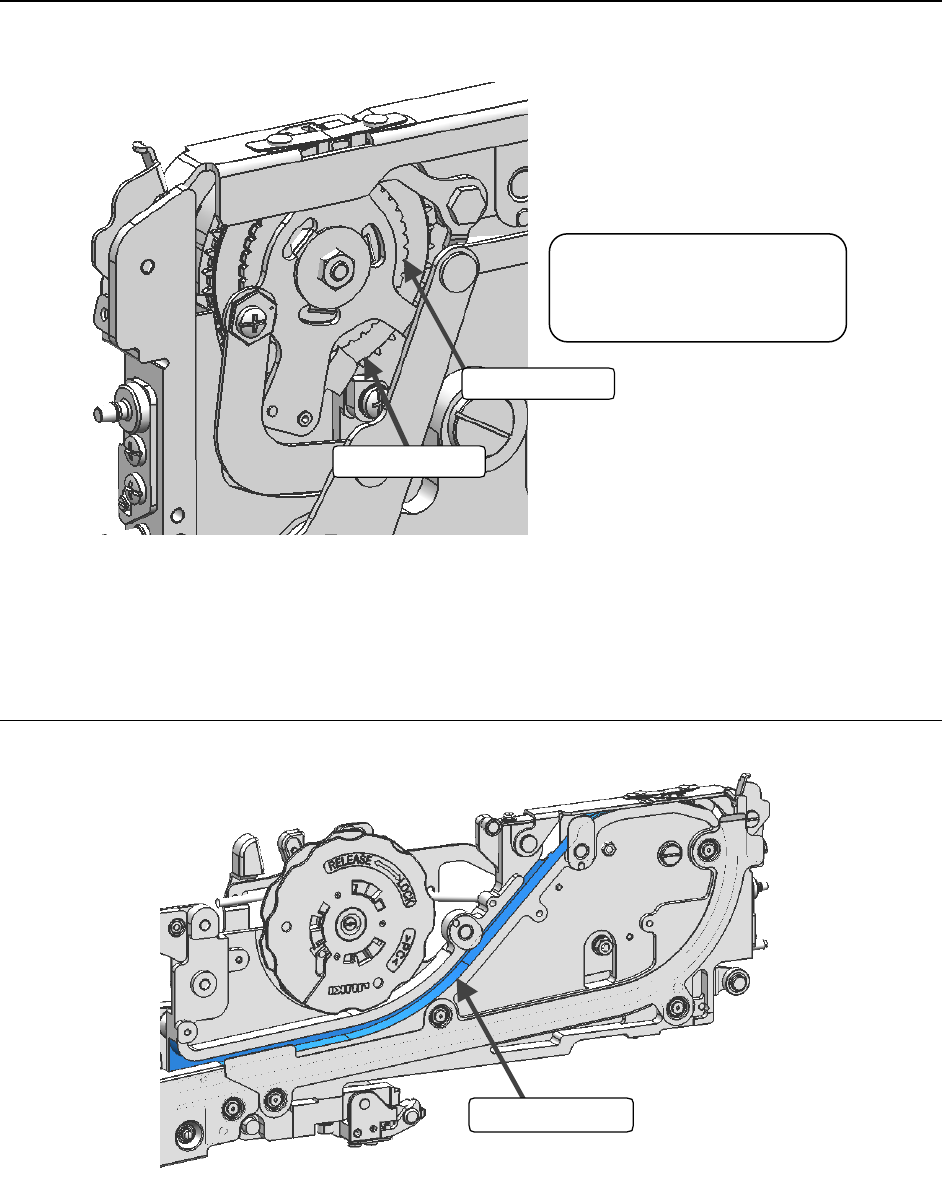

ラチェット部

棘轮部

スプロケット部

轮片齿轮

缺乏日常检查长期使用时，棘轮部与轮片齿轮部可能会附着带子的磨损粉末和元件。请用棉棒等沾

上 IPA（异丙醇）去除或用吹气机清洁。

清洁后，在棘轮部圆周上约 8 处涂上薄薄的润滑油，用手动传送操作使润滑油涂得均匀。

8-1-3 带子行走途径的检查

带子行走途径粘付油脂、途径内部有伤、碰伤时，会造成供应元件的传送不畅，建议进行定期检查。

テープ走行経路

带子的行走途径

附着油脂时，请用市场销售的清洁纸等沾上 IPA（异丙醇）加以清除。如有伤、碰伤，请向本公司

联系。

CTFR 使用说明书

8-1-4 X 基准销检查

基准销的磨损及变形对供给的可靠性会有较大影响，建议进行定期检查。

有磨损或变形时，必需更换元件、重新调整吸取位置。

请与本公司联系。

8-1-5 吸取位置的调整方法

元件吸取、带子的传送等出现问题时，需要进行重新调整。

调整时需要调整模具。

有关调整模具问题，请参见「JM01 带监视器的供料器调整夹具使用说明书」。

X基準ピンB

X基準ピンA

X 基准销 A

X基准销 B

注意

CTFR 使用说明书

9 定期更换零部件一览表

使用条件不同更换条件也不同。（元件插装数：15,000 个／日、500 万个／年）

数量

No 货号品名

CF03HPR

CF05HPR

CF08HER

CF081PR

CF081ER

CF8L1PR

CF8L1ER

CN05HER

CN08HER

CN081CR

CN8L1CR

更换期限

(年)

1 40081833 UP_CV_03_05_ASM 1 - 1 - 3

2 40081845 UP_CV_08_ASM - 1 - 1 3

3 40081909 LOCK_HOLDER_LINK_ASM 1 1 1 1 3

4 40081796 SWING_PLATE_2MM_ASM 1 - 1 - 3

5 40081825 SWING_PLATE_4MM_ASM - 1 - 1 3

6 40081816 KNOCK_LEVER_ASM 1 1 1 1 3

7 40081808 FREE_LINK_JOINT_COLLAR 1 1 1 1 3

8 40081777 X-AXIS_ADJUST_BR_ASM 1 1 1 1 3

9 40081788 X-AXIS_POSITIONIG_PIN_B_ASSY 1 1 - - 3

10 40081910 UP_CV_HOOK_ASM 1 1 1 1 3

11 40081839 UP_CV_HOOK_SP 1 1 1 1 3

12 40081800 STOPPER_CLICK 1 1 1 1 3

13 40081801 STOPPER_CLICK_SHAFT 1 1 1 1 3

14 40081907 WHEEL_SHAFT 1 1 1 1 3

15 40081849 HOLDER_SHAFT 1 1 1 1 3

16 40081809 RETURN_SP 1 1 1 1 3

17 40081810 REWIND_SP 1 1 1 1 3

18 40081798 SWING_PLATE_SP 1 1 1 1 3

19 40081802 STOPPER_SP 1 1 1 1 3

20 40081835 UP_CV_FLOATING_SP 1 1 1 1 3

※更换期限并不保证耐久年数。
