Platinenbeschreibung
Elektrik und Steuerung 5.1.1 CAN-Switch [03083844-xx]
298 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
DIP-Schalter S1.3 - S1.5 Error Frame Limits [03083844-02]
Taster S2 [03083844-02]
S1.3 S1.4 S1.5 Funktion
OFF OFF OFF 1 Error Frame
ON OFF OFF 5 Error Frames/min
OFF ON OFF 10 Error Frames/min
ON ON OFF 10 Error Frames/h
OFF OFF ON 50 Error Frames/h
ON OFF ON 100 Error Frames/h
OFF ON ON 500 Error Frames/h
Taster Status Signalname Beschreibung
S2 Gedrückt SWITCH_TACT Reset Error Frame
Platinenbeschreibung
5.1.2 GCU/MGCU Elektrik und Steuerung
Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02 299
5.1.2
5.1.2 GCU/MGCU
GCU/MGCU
5.1.2.1
5.1.2.1 Regeleinheit GCU-CM [03060951-xx]
Regeleinheit GCU-CM [03060951-xx]
03060951-03
Diese Platine ist in der GCU verbaut.
DIP-Schalter S1 [03060951-03]
Schalter Status Signalname Beschreibung
GCU1 GCU2 GCU3
S1.1 ON/OFF Portal_ID_0 ON OFF OFF
S1.2 ON/OFF Portal_ID_1 OFF OFF ON
S1.3 ON/OFF Portal_ID_2 ON OFF ON
S1.4 ON/OFF Portal_ID_3 OFF OFF OFF
Platinenbeschreibung
Elektrik und Steuerung 5.1.2 GCU/MGCU
300 Serviceanleitung SIPLACE SX1/SX2/DX1/DX2 FS02
5.1.2.2
5.1.2.2 Diagnose-Interface [03075813-xx]
Diagnose-Interface [03075813-xx]
03075813-01
Diese Platine ist in der GCU verbaut.

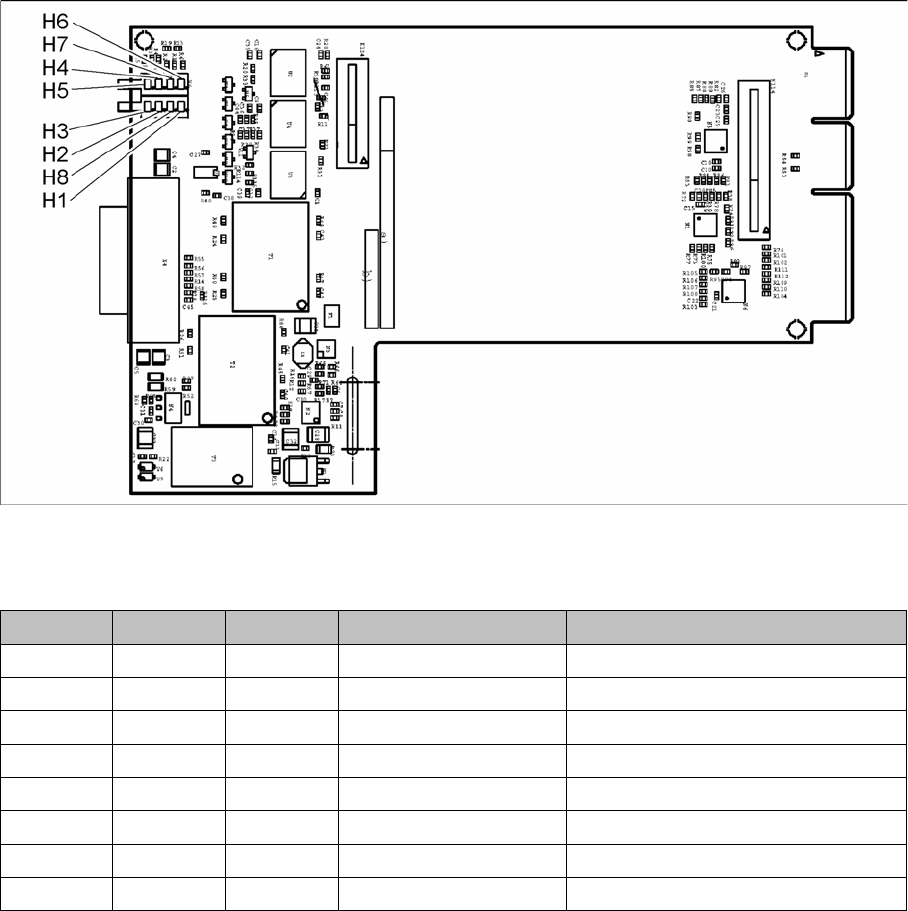

LED [03075813-01]
LED Farbe Status Signalname Beschreibung
H1 RD ON LED_ERROR Fehleranzeige
H2 GN ON A1_LED_PM_ON_N Powermodul aktiviert, Achse 1
H3 GN ON A2_LED_PM_ON_N Powermodul aktiviert, Achse 2
H4 GN ON A1_LED_END Endemeldung, Achse 1
H5 GN ON A2_LED_END Endemeldung, Achse 2
H6 GN ON LED_READY Ready
H7 GN ON P24V +24VDC
H8 GN ON P5V +5VDC
