Ref No. Remarks R 1 Q'ty 2-B 基板ホルダシングル対応:NPM-W2 Board Holder For Single:NPM -W 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610164023AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R …

100%1 / 800
2-B
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2

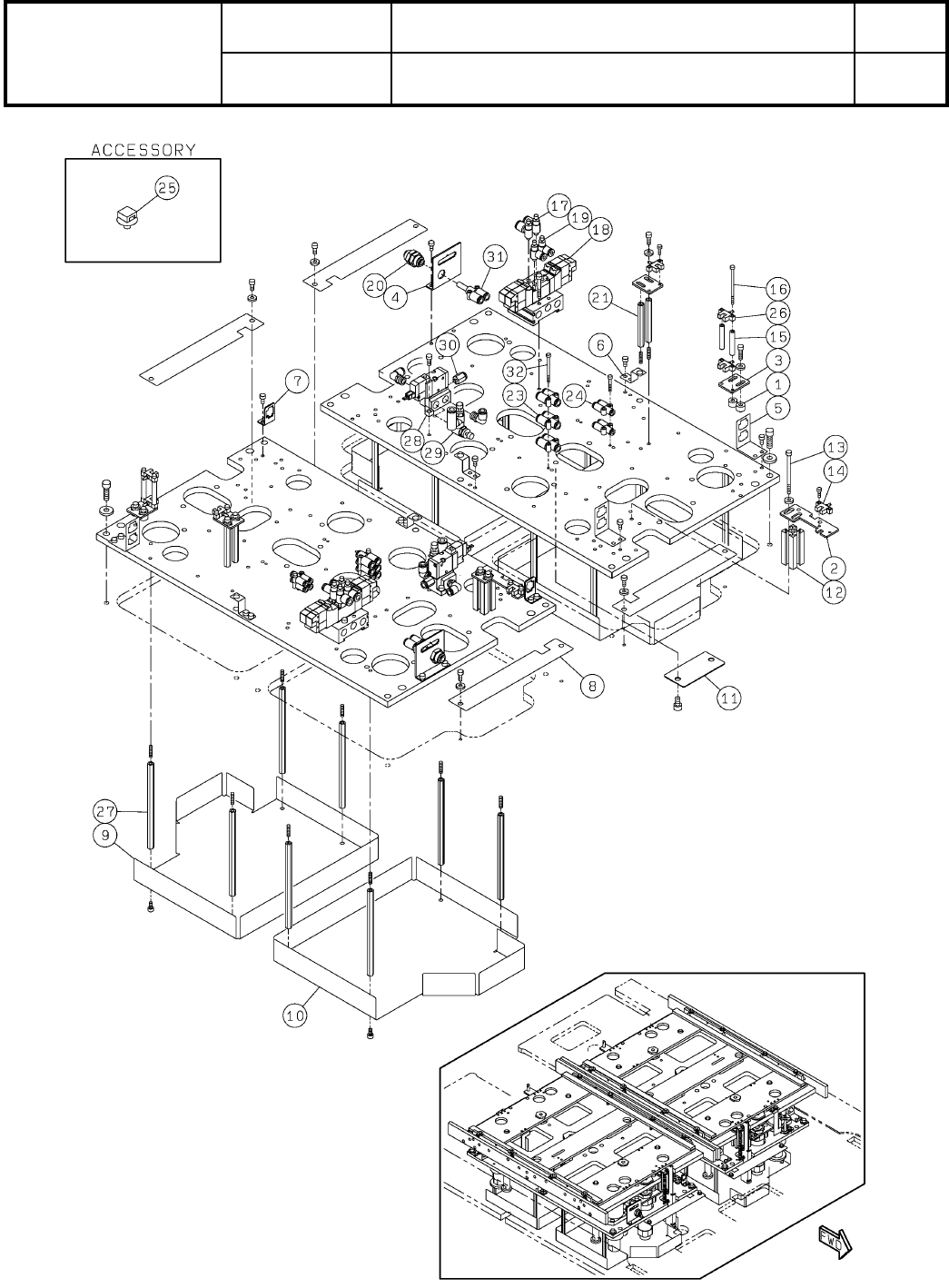

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O15
( KN610164023AA-08-2 )
Ref
No.
Remarks R
1
Q'ty
2-B
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 N210199299AC
PLATE
4
2 N210199301AA
WASHER
4
3 N210139772AA
CYL-NUT
4
4 N210161422AA
CYL-NUT
4
5 N210198136AA
WASHER
4
6 N210170136AA
DOG
2
7 N210146952AA
LINEAR-BUSH
8
8 N510048348AA CFTBCW-30UU
SHAFT
8
9 N510064588AA LSW30g6-163-M6-M10-SC148
CYLINDER
4
10 N510068620AA CM2F32-50Z
JOINT
12
11 N510066470AA KQ2L06-01AS
SPACER
8
12 N510038214AA ASF-630E
SCREW
8
13 XXE6D25FT
Hexagon socket set screw Cup point M6X25-45H SOB
BOLT
16
14 N510017441AA
Hexagon socket head cap screw M6X35-10.9 A2J (Trivalent) Full thread
O16
--
( KN610164023AA-08-2 )
2-C
基板ホルダシングル対応:NPM-W2
Board Holder For Single:NPM-W2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610164023AA
セクションNo.
PARTS LAYOUT
Section No.
--
O17
( KN610164023AA-08-3 )
