Service-Arbeiten Portale 3.3.6 Inkrementalgeber X-Achse tauschen 62 Serviceanleitung (interne Vers ion) SIPLACE H F und X-Serie Ausbau Einbau 1. Kopfplatte – Vorderansicht 2. Inkrementalgeb er 3. Drei Befestigungsschraub…
Service-Arbeiten
3.3.6 Inkrementalgeber X-Achse tauschen Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 61
3.3.6
3.3.6 Inkrementalgeber X-Achse tauschen
Inkrementalgeber X-Achse tauschen
Beachten Sie dazu auch die technische Information "Übersicht Maßstäbe und Leseköpfe" [DE: TI2014-
05D11] [EN: TI2014-05E11].
Teile, Hilfsmittel und Werkzeug
▪ Lesekopf MS22.74 X/Y 677mm [03090201-xx] (Ersetzt: [03020588-xx])
Übersicht
Steckverbindungen
HINWEIS
Kopfinterface
Der neue Lesekopf für die X-Achse „Lesekopf MS22.74 X/Y 677mm“ [03090201-xx] kann nur
mit einem "Kopfinterface" ab FS06 [03000901-06] bzw. einem "Kopfinterface gespiegelt" ab
FS03 [03029048-03] verbaut werden.
Der Lesekopf kann nur zusammen mit einem neuen "Massband X-Achse SX4“ [03092558-xx]
eingesetzt werden. Wird ein alter Lesekopf auf die neue Version MS22 hochgerüstet, dann
muss auch der Maßstab getauscht werden.
1. Einbauplatz für Kopf-Interface und Vision-Platine
2. Lage des Inkrementalgebers
► Lösen Sie die Steckverbindung des
Inkrementalgebers (2) vom Kopf-Interface (1).
1
2
Baugruppe Portal Platine Anschlüsse
Inkrementalgeber der
X
-
Achse
Portal 1 (C&P-Kopf) Kopf-Interface
[03000901
-
xx]
X15ac
Inkrementalgeber der
X
-
Achse
Portal 2 (TwinHead) Kopf-Interface
[03000901
-
xx]
X15bc
Service-Arbeiten
Portale 3.3.6 Inkrementalgeber X-Achse tauschen
62 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Ausbau
Einbau
1. Kopfplatte – Vorderansicht
2. Inkrementalgeber
3. Drei Befestigungsschrauben
4. Madenschraube (mit Loctite Nr. 241 gesichert)
HINWEIS!
Madenschraube am Inkrementalgeber
Ist der Inkrementalgeber an die Kopfplatte eines CFK 04
oder 06 Portals montiert, ist die Madenschraube ohne
Funktion. Sie dürfen diese Madenschraube nicht lösen
oder einschrauben.
VORSICHT!
HF – CFK02-Portal
Für das CFK02-Portal sehen Sie bitte in der entsprechen
-
den Anleitung nach.
► Fädeln Sie das Anschlusskabel bis zum
Inkrementalgeber (2) aus.
► Lösen Sie die drei Befestigungsschrauben (3) am
Inkrementalgeber (2) der X-Achse und heben Sie
den Inkrementalgeber vorsichtig ab.
3
4
1
2
► Reinigen Sie die Lesefläche des Inkrementalgebers
mit einem mit Ethylalkohol getränkten Tuch oder mit
einem Reinigungsstäbchen.
► Befestigen Sie den Inkrementalgeber (2) locker mit
den drei Befestigungsschrauben (3).
► Der Inkrementalgeber muss mit einem Luftspalt von
0,75 mm (beim alten Lesekopf [03020588-xx]
0,4 mm) zum Maßstab ausgerichtet werden. Verwen
-
den Sie dazu die entsprechende Folienlehre.
3
4
1
2
Service-Arbeiten
3.3.7 Y-Maßstab tauschen [03005490-xx] Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 63
3.3.7
3.3.7 Y-Maßstab tauschen [03005490-xx]
Y-Maßstab tauschen [03005490-xx]
Beachten Sie dazu auch die technische Information "Übersicht Maßstäbe und Leseköpfe" [DE: TI2014-
05D11] [EN: TI2014-05E11].
Hilfsmittel
▪ Set Maßstab-Klebevorrichtung (HF/X-Serie) [00377013-xx]
▪ Doppelseitiges Klebeband Scotch Y-9460 [00343774-xx]
▪ Schutzfolie 12 mm breit [00378511-xx]
▪ Ethylalkohol (im Set enthalten)
▪ Arbeitshandschuhe (im Set enthalten)
Vorabprüfung

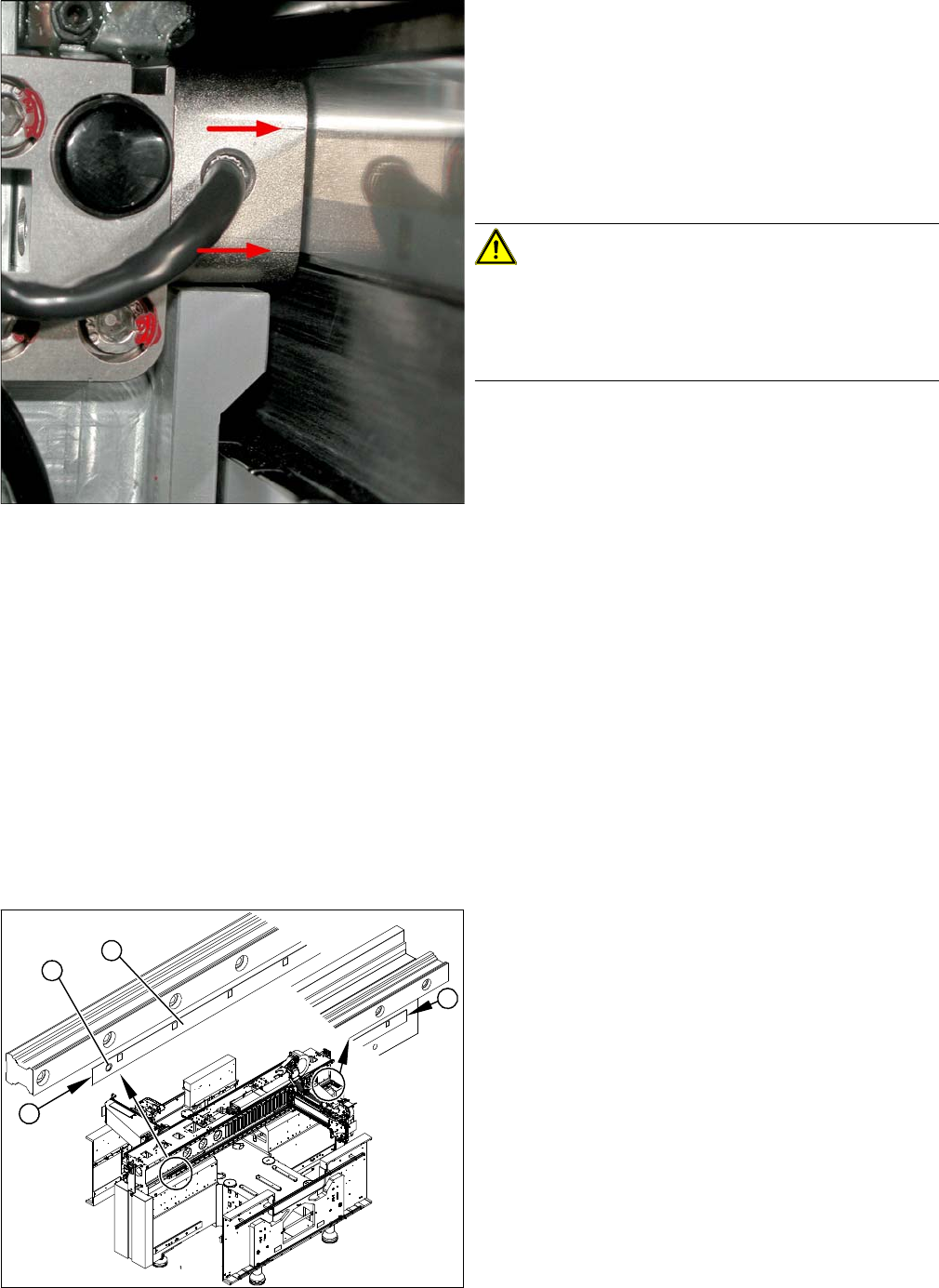

Gussmarken am Inkrementalgeber
► Sie müssen die exakte Höhe zum Maßstab einstel
-
len.
► Richten Sie den Inkrementalgeber an den beiden
Gussmarken (Pfeile) die das Lesefenster kennzeich
-
nen aus.
► Ziehen Sie die Befestigungsschrauben an.
► Stellen Sie die elektrische Verbindung wieder her
(X15 bzw. X24).
VORSICHT!
Kabelführung überprüfen!
Achten Sie darauf, dass die Kabel beim Verfahren der
Achsen nicht beschädigt werden können.
Befestigen Sie die Kabel mit Kabelbindern.
► Verschieben Sie das Portal in den Endanschlag und
kontrollieren Sie, dass der Puffer das Kabel nicht
berührt.
► Kontrollieren Sie, ob eine Bohrung (1) am
Maschinenständer vorhanden ist. Falls nicht, dann
müssen Sie die Anfangs- und Endeposition (2) des
alten Maßstabes (3) mit einer Reißnadel markieren.
► Kontrollieren Sie die Länge des eingebauten
Maßstabes. Sollte dieser kürzer als das Ersatzteil
sein, dann müssen Sie den neuen Maßstab vom
Stellplatz 1 bzw. 3 ausgehend aufkleben.
2
1
3
2
