2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2
2.2 Advarselsskilte Fra softwareversion SR.605.xx Udgave 07/2008 DK
50
2.2.4 Advarselsskilte på strømforsyningen
2
Pos. W206 i Fig. 2.2 - 7, artikel-nr. 03009345-01 (antal pr. automat: 2), pos. W og pos. W1

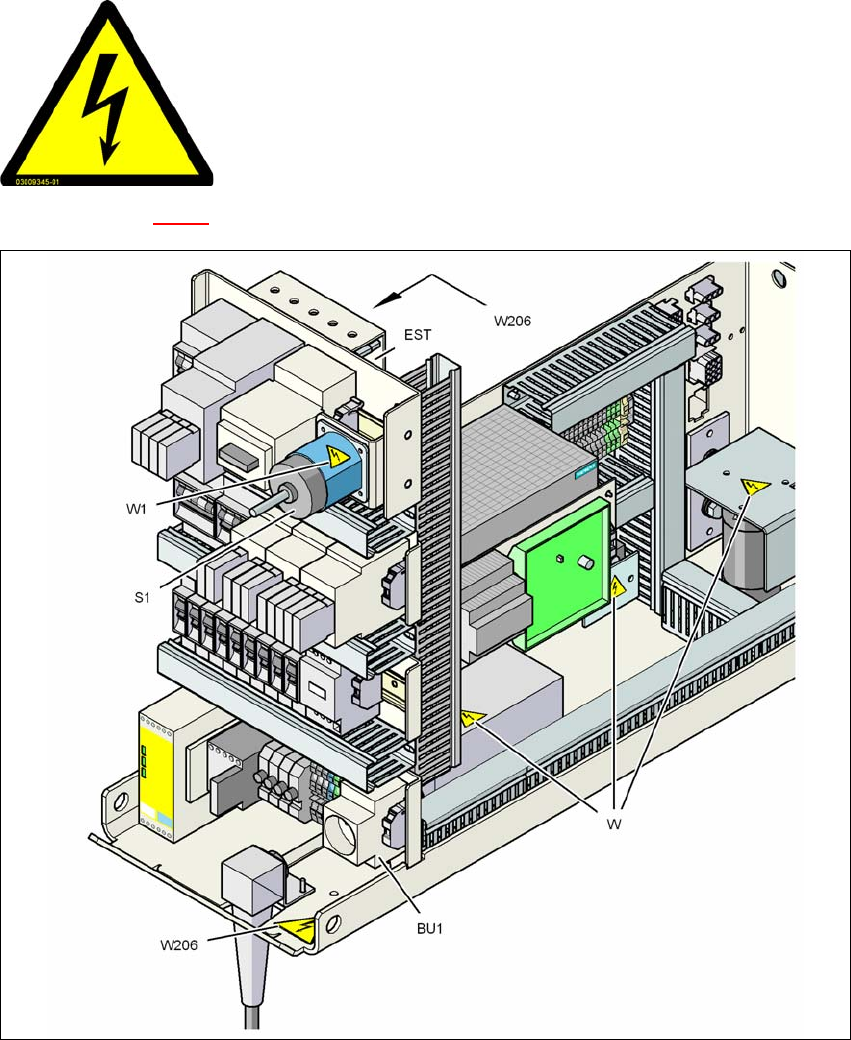

Fig. 2.2 - 7 Advarselsskilt W206, W og W1 på strømforsyningen
Pos. W206 Under servicestikdåsen BU1 og på afdækningskappen over indkoblingsstrøm-
begrænsningen (EST)
Pos. W Advarselsskilt på netfilteret og afdækningerne til ensretter og
elektrolytkondensator
Pos. W1 Advarselsskilt på hovedafbryderen S1
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
Driftsvejledning SIPLACE D1/D2 2 Driftssikkerhed
Fra softwareversion SR.605.xx Udgave 07/2008 DK 2.2 Advarselsskilte
51
2.2.4.1 Advarselsskilt W på afdækningskappen over strømforsyningen for
servoforstærkeren
Fig. 2.2 - 8 Advarselsskilt W på afdækningskappen over strømforsyningen for servoforstærkeren
2
Pos. W i Fig. 2.2 - 8 (antal pr. strømforsyning: 4) se også Fig. 2.2 - 7, side 50.
2 Driftssikkerhed Driftsvejledning SIPLACE D1/D2
2.2 Advarselsskilte Fra softwareversion SR.605.xx Udgave 07/2008 DK
52
2.2.5 Advarselsskilt på akseenheden
2
Pos. W207 i Fig. 2.2 - 9, artikel-nr. 03009346-01 (antal pr. automat: 1)
2
Fig. 2.2 - 9 Advarselsskilt W207 på akseenhedens makrolonskive
Pos. W207, artikel-nr. 03009346-01
2
2
NETSPÆNDING!
Slå hovedafbryderen fra og vent i 30 sekunder, til kondensato-
rerne er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
