950241.R17 38 16.4 M10 + FTF
950241.R17
37
16.3 M10 + CTF
950241.R17
38

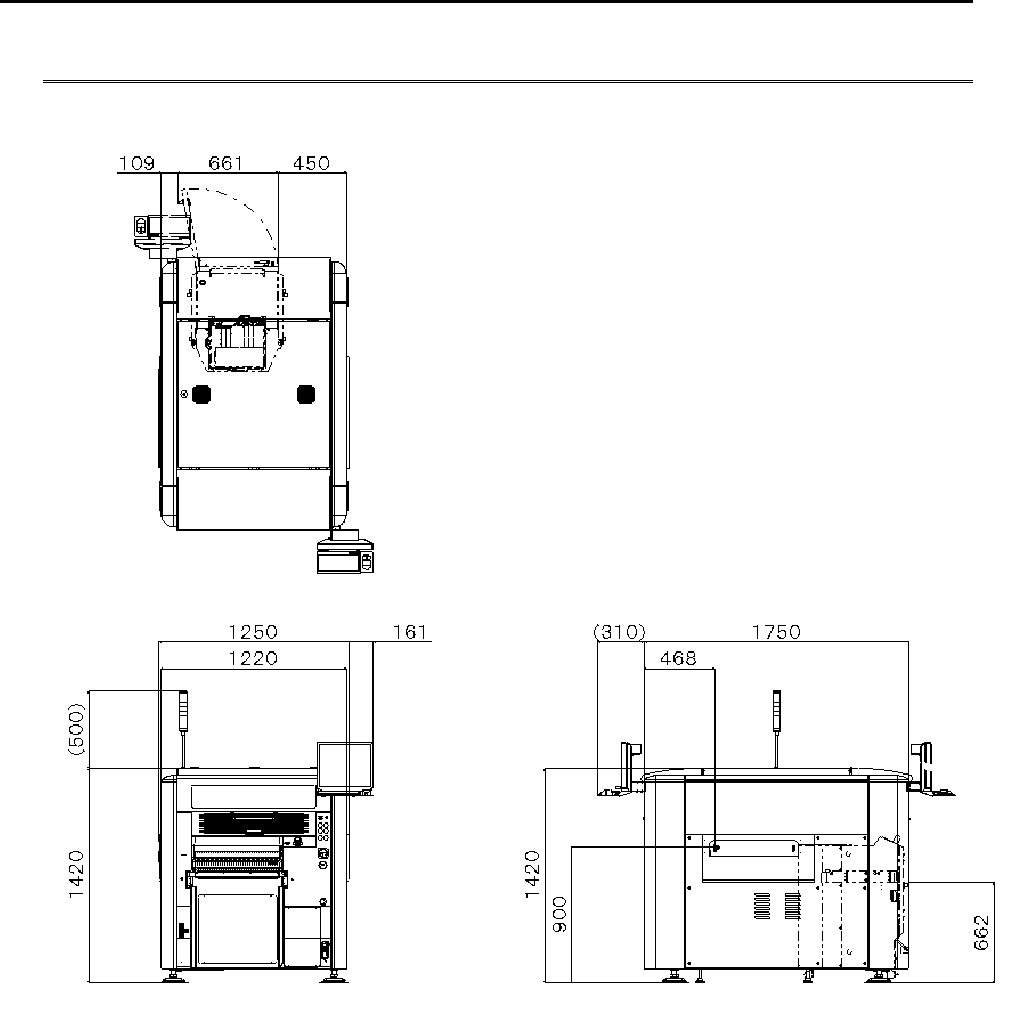

16.4 M10 + FTF
950241.R17
39
17 付属書 1
基板⻑さによるヘッド制約
○ヘッド制約が発⽣しない場合
基板⻑さ（L ⼨法）が下表の時、全てのヘッドで搭載出来ます（単位：mm）
１⼯程実装 ２⼯程実装
ヘッド仕様 コンベア延⻑なし 両側 250mm 延⻑ 両側 375mm 延⻑
4x1 ヘッド
4x4 ヘッド
(1) 50≦ L≦ 651 (3)
740<L≦
935
(5)
740<L≦
1185
(7)
740<L≦
1302
6x2 ヘッド (2) 50≦ L≦ 531 (4)
740<L≦
875
(6)
740<L≦
1062
(8)
740<L≦
1062
標準 オプション
(1)４ヘッド仕様（１⼯程実装）
(2)６ヘッド仕様（１⼯程実装）
50≦ Ｌ≦ 531
６ ５ ４ ３ ２ １ ６ ５ ４ ３ ２ １
50≦ L≦ 651
４ ３ ２ １ ４ ３ ２ １
MTヘッド
フィデューシャル
カメラ
