7 Barcodeleser-Erweiterung Montage- und Betriebsa nleitung 7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018 84 7.4.9 Schritt 9 Legen (1) Sie das vormontiert e Ba rcodeleser-Erwei terungskit an und schieben (2) Si…
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
83

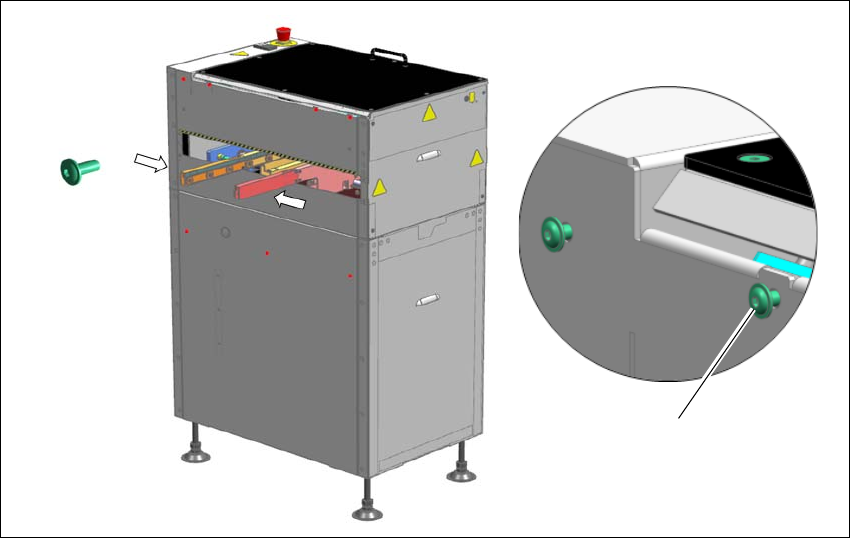

Abb. 7.4 - 8 Schritt 8
Schrauben locker anziehen, um
die Montag der Abdeckung zu
ermöglichen
7x 03099579
ISO7380-2 M4x10
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
84
7.4.9 Schritt 9
Legen (1) Sie das vormontierte Barcodeleser-Erweiterungskit an und schieben (2) Sie es
nach rechts durch die 7x schlüsselförmigen Öffnungen.
Ziehen Sie die 7x Halbrundschrauben an.
7
Abb. 7.4 - 9 Schritt 9
7x schlüsselförmige Öffnungen
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
85
7.4.10 Schritt 10
Ziehen Sie die 2x Kopfschrauben 03042560- ISO4762-M5x10 mit 2x 03042560- ISO7093-1
M5-Unterlegscheibe an, um 03130795- Montagekit LP-Barcode oben zu befestigen.
7
Abb. 7.4 - 10 Schritt 10
2x 03022708
ISO7093-1 M5-Unterleg
-
scheibe
2x 03042560
ISO4762-M5x10
