00198320-02_UM_ShuttleExtension-DE-EN-ZH.pdf - 第90页
7 Barcodeleser-Erweiterung Montage- und Betriebsa nleitung 7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018 86 7.4.11 Schritt 11 Führen S ie die Kabelkonfektion 0312 3643- zur TSP420 der Shuttle Extension und das…
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
85
7.4.10 Schritt 10
Ziehen Sie die 2x Kopfschrauben 03042560- ISO4762-M5x10 mit 2x 03042560- ISO7093-1
M5-Unterlegscheibe an, um 03130795- Montagekit LP-Barcode oben zu befestigen.
7
Abb. 7.4 - 10 Schritt 10
2x 03022708
ISO7093-1 M5-Unterleg
-
scheibe
2x 03042560
ISO4762-M5x10
7 Barcodeleser-Erweiterung Montage- und Betriebsanleitung
7.4 Montageanleitung Shuttle Extension Ausgabe 11/2018
86
7.4.11 Schritt 11
Führen Sie die Kabelkonfektion 03123643- zur TSP420 der Shuttle Extension und das LAN-
Kabel 03152764- durch die Öffnung (1) zum SIPLACE TX RJ45-Adapter.
7
Abb. 7.4 - 11 Schritt 11
(1)
Montage- und Betriebsanleitung 7 Barcodeleser-Erweiterung
Shuttle Extension Ausgabe 11/2018 7.4 Montageanleitung
87
7.4.12 Schritt 12
7
7

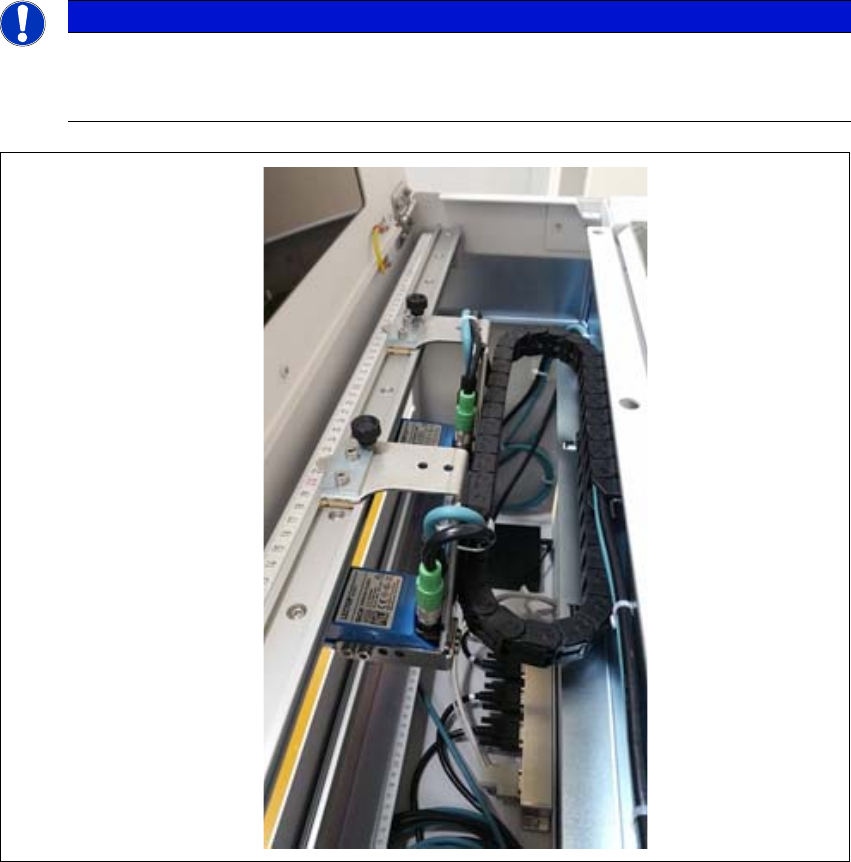

Abb. 7.4 - 12
Barcodeleser - Beispiel
HINWEIS
Barcodeleser werden gemäß Kundenauftrag montiert
Die Anzahl der Barcodeleser wird gemäß Kundenauftrag montiert Max. Anzahl an Bar
-
codelesern ist 4 Stück pro Montagekit.
